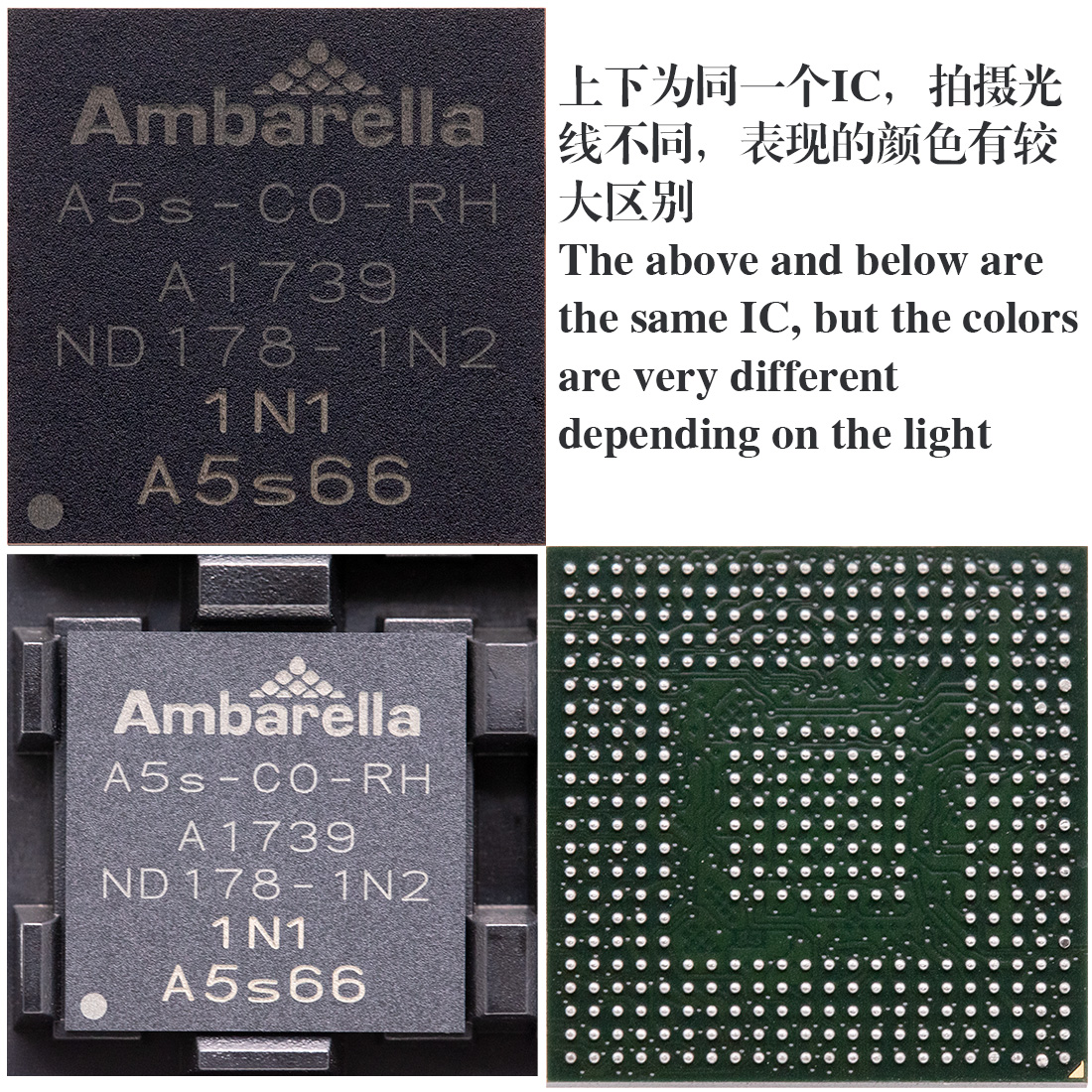

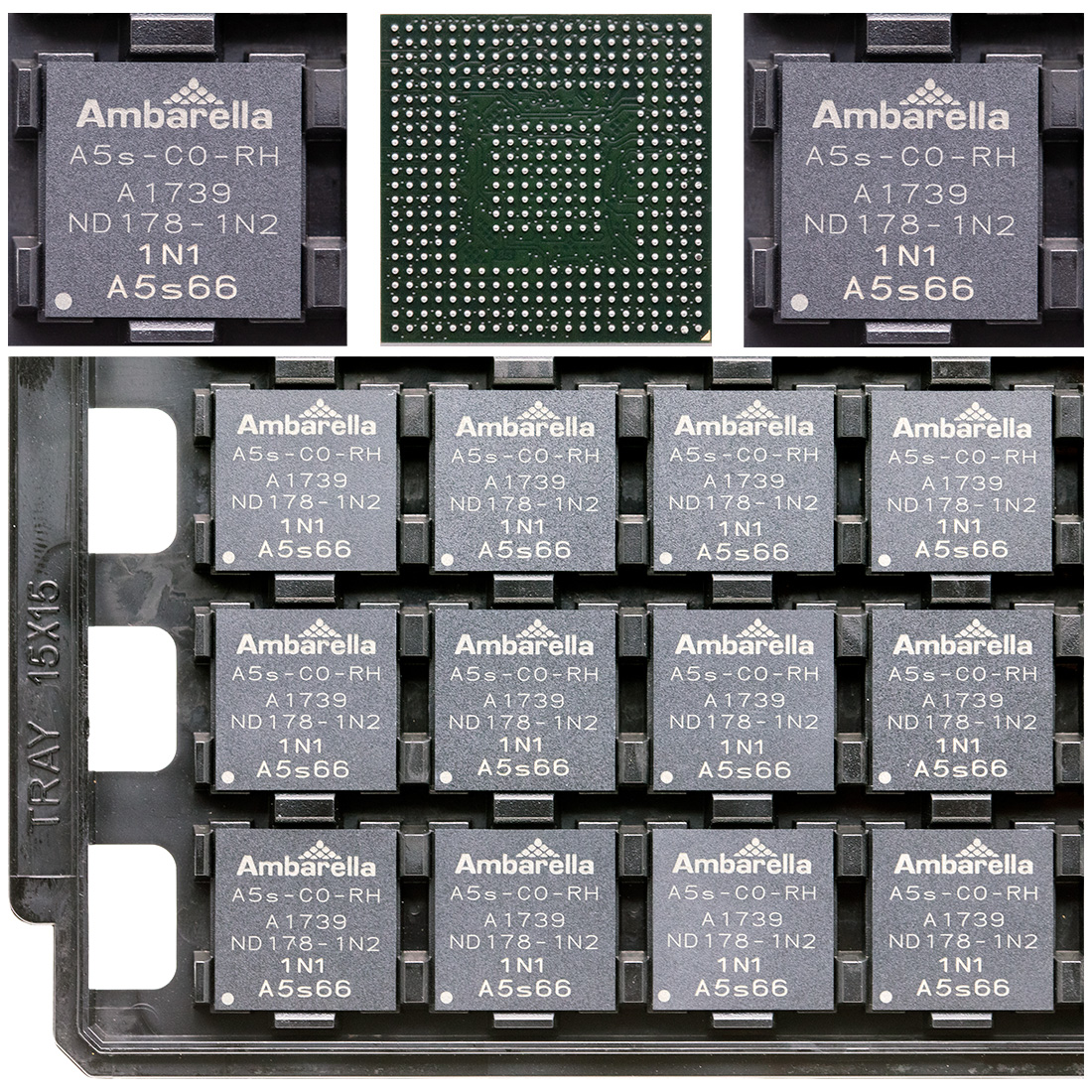

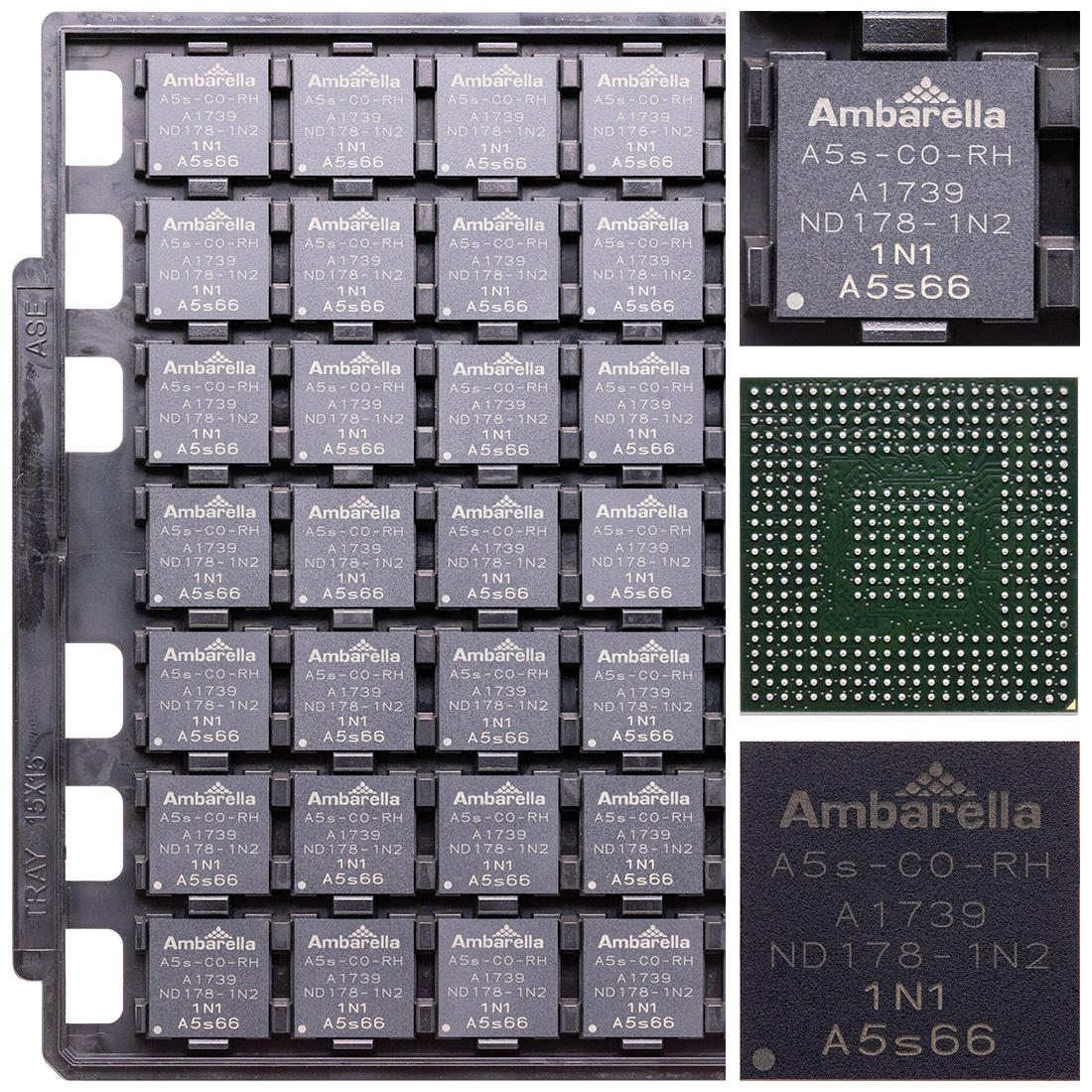

安霸A5S66-C0-RH安防网络摄像机编码器DSP isp 主控IC

A5S66-C0-RH,安霸Ambarella芯片代理商,网络摄像机头视频解码压缩芯片,1080p@30fpsH.264解码器,H.264自适应编码器DSP处理器主控芯片,监控摄像机视频编码芯片,H.264 encoder chip for security camera

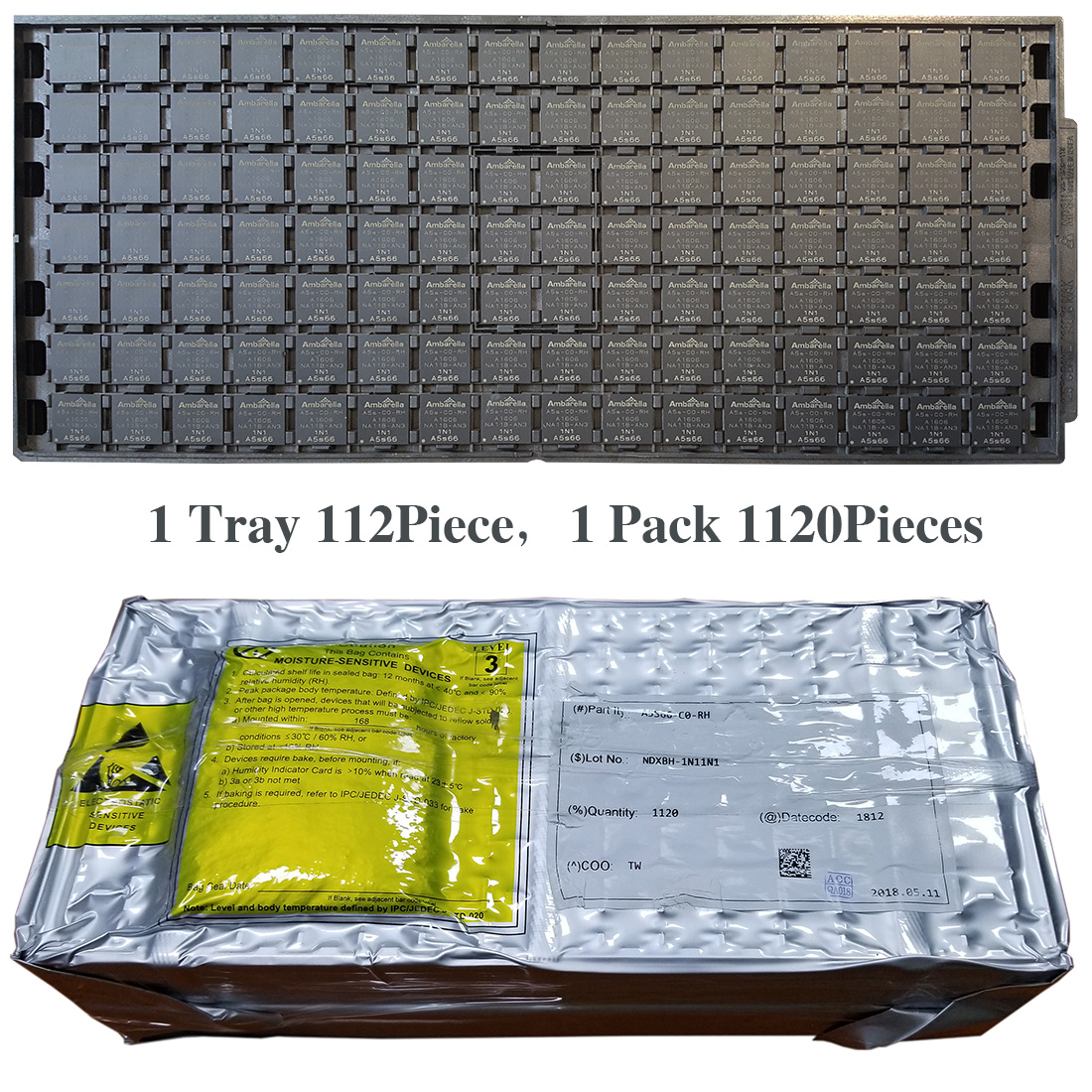

此页面是原装A5S66-C0-RH原装的,和带板的A5S66均有货,只是价格不同而已,带板(全新板)的价格只有市场价的一半。

1 General Description

1.1 Overview
The A5s family of digital media system-on-chip (SoC) solutions represents the state-of-the-art in embedded video processing. It offers ultra-low power operations while integrating an image
sensor processor (ISP), high-quality H.264 encoding/decoding, and a high-performance ARM11 CPU.

The A5s66 is the performance value member of the A5s family, delivering H.264 encoding at full HD (1920x1080p30), providing an efficient platform for 1080p IP cameras.

 For IP Camera designers, the A5s family enables a low-power, small-footprint system where a rich set of peripheral I/O simplifies interconnectivity and a fully-featured SDK provides the basis for efficient product development. A high-speed image sensor interface supports a wide range of CMOS sensors, while a powerful image pipeline applies innovative processing to deliver clear images even in challenging conditions. Such innovations include 14-bit
processing, Local Exposure Correction for improved dynamic range, and 3D noise reduction using Motion Compensated Temporal Filter (MCTF) for improved low-light capabilities.

 The video compression subsystem features low-delay, high-quality H.264 and MJPEG encode/decode with multiple independent video streams. Based on Ambarella's award-winning broadcast encoder technology, A5s offers industry-leading video quality at very low bitrates.

The A5s CPU is a 528 MHz ARM1136J-S that controls high-level operations and supervises the image sensor and video compression subsystems. All these computationally intensive functions are implemented in special hardware units (which can be programmed to user specifications), allowing the ARM to be free for user applications

1.2 Feature Summary
▄ ARM1136J-S Processor Core
  - Clock frequency up to 528 MHz
  - 16 KB Data Cache, 16 KB Instruction Cache
  - Internal memory management unit (MMU)
▄ Image Sensor Processing Subsystem (iDSP)
  - 3D noise reduction with MCTF
  - Local Exposure Correction
  - AE and AWB with histograms and statistics
  - Video stabilization support
  - Smooth digital zoom
  - OSD with alpha-blending for text, time, logo and privacy masking
▄ Video Processing Subsystem (vDSP)
  - Baseline and Main Profile H.264 @ L4.1 encode /decode
  - Simultaneous1920x1080p30 and VGAp30 H.264 encode
  - MJPEG at 10 fps
  - JPEG processing up to 90 Megapixels/s
▄ Sensor /Video Input Interface
  - Parallel interface
  - MIPI CSI-2 interface, up to 3 lanes
  - CCIR601 / CCIR656 video input
▄ Video Output Interface
  - NTSC/PAL analog output
  - CCIR601 type YUV output (16-bit mode)
  - HDMI 1.3a transmitter
▄ Memory Interface
  - Single 16-bit SDRAM for full feature set
  - Support for DDR2 / DDR3
▄ Flexible Storage Media Interface (SMIO)
  - NAND, CF, SD/MMC
  - Additional SDIO interface
  - Support for Micro Drive hard drive (IDE)
  - NAND or USB initiated Boot
▄ I2S Audio Interface
  - AAC, G.711 and G.726
▄ USB2.0 HS device supported with embedded transceiver
▄ 16-bit Parallel Host Interface to connect to optional system host
▄ General Interface Ports
  - SSI/SPI interface (3)
  - UART (2)
  - Two wire serial interface, IDC (3)
  - JTAG for debugging (1)
▄ 5 PWM control outputs
▄ 4 input ADC channels
▄ Real Time Clock (RTC)
▄ Built-in power controller for power up/down sequencing
▄ GPIO - Up to 88 GPIO pins
▄ Stepper Motor Interface (3 sets)
▄ Watchdog Timer (1)
▄ General Purpose Timers for Waveform Generation and Event Monitoring (3)
▄ 404-ball FBGA Package, 15mm x 15mm

1一般描述

1.1概述
A5s系列数字媒体片上系统(SoC)解决方案代表了嵌入式视频处理的最先进水平。 它提供超低功耗的操作,同时集成一个图像传感器处理器(ISP),高质量的H.264编解码,高性能ARM11 CPU。

A5s66是A5s系列中的高性能成员,在全高清(1920x1080p30)下提供H.264编码,为1080p IP摄像头提供了一个高效的平台。

对于IP摄像头设计人员来说,A5s系列实现了低功耗、小占用空间的系统,丰富的外设I/O简化了互连,功能齐全的SDK为高效的产品开发提供了基础。 高速图像传感器接口支持广泛的CMOS传感器,而强大的图像管道应用创新处理,即使在具有挑战性的条件下也能提供清晰的图像。 这些创新包括14位使用运动补偿时间滤波器(MCTF)进行3D降噪,以改善弱光能力。

视频压缩子系统具有低延迟、高质量的H.264和MJPEG编码/解码和多个独立视频流。 基于Ambarella屡获殊荣的广播编码器技术,A5s以极低的比特率提供业界领先的视频质量。

A5s CPU是一个528 MHz的ARM1136J-S,控制高级操作并监督图像传感器和视频压缩子系统。 所有这些计算密集型的功能都是在特殊的硬件单元中实现的(可以根据用户的规格编程),这使得ARM对用户应用程序是免费的

1.2功能总结
▄ ARM1136J-S处理器核心
  - 时钟频率可达528 MHz
  - 16kb数据缓存,16kb指令缓存
  - 内存管理单元(MMU)
▄ 图像传感器处理子系统(iDSP)
  - MCTF 3D降噪
  - 局部曝光校正
  - AE和AWB与直方图和统计
  - 视频稳定支持
  - 平滑数码变焦
  - OSD的阿尔法混合文本,时间,logo和隐私掩蔽
▄ 视频处理子系统(vDSP)
  - 基线和主配置文件H.264 @ L4.1编码/解码
  - 同时1920x1080p30和VGAp30 H.264编码
  - MJPEG 10帧
  - JPEG处理高达9000万像素/秒
▄ 传感器/视频输入接口
  - 并行接口
  - MIPI CSI-2接口,最多3车道
  - CCIR601 / CCIR656视频输入
▄ 视频输出接口
  - NTSC/PAL模拟输出
  - CCIR601型YUV输出(16位模式)
  - HDMI 1.3a发射器
▄ 存储接口
  - 单16位SDRAM全功能集
  - 支持DDR2 / DDR3
▄ 灵活的存储媒体接口(SMIO)
  - nand, cf, sd / mmc
  - 附加的SDIO接口
  - 支持Micro Drive硬盘(IDE)
  - NAND或USB启动启动
▄ I2S音频接口
  - AAC, G.711和G.726
▄ USB2.0 HS设备支持嵌入式收发器
▄ 16位并行主机接口连接到可选的系统主机
▄ 通用接口
  - SSI/SPI接口(3)
  - UART (2)
  - 数据线串行接口,IDC (3)
  - JTAG调试(1)
▄ 5个PWM控制输出
▄ 4个输入ADC通道
▄ 实时时钟(RTC)
▄ 内置电源控制器,用于上/下电排序
▄ GPIO -多达88个GPIO引脚
▄ 步进电机接口(3套)
▄ 看门狗定时器(1)
▄ 用于波形生成和事件监控的通用定时器(3)
▄ 404球FBGA封装,15mm x 15mm

A5S66技术特点概述
ASS66是 ambarella公司生产的专门为IP摄像头和视频编解码提供解决方案的一款低功耗专用IC,ASS66芯片集成了一个图像传感器流水线,一个基于H.264的支持1920x1080p30的多路视频编解码器和一个基于ARM 1136J-S内核的528MHZ CPU;支持3D降噪、自动范围增强、自动曝光、自动白平衡、自动对焦、全方位(上下、左右)移动及镜头变倍、变焦控制等;并能处理高达2M像素的图像; H.264编解码器可以同时为多达4路视频数据流提供关于动态平衡、帧率,图像质量及画面组的基线和鲜明框架。对于H.264或者MJPEG来说具有高达285300宏块每秒的处理速率;通过可编程技术、低功耗、DSP硬件单元等实现了计算密集型的视频处理器; 同时利用ARM11处理器可以实现很多用户功能,比如TCP/P网络应用等。

A5S66技术特性:
·LPDDRZ/DDR2/DDR3存储器控制器
.AHB总线DMA控制器
·支持线性复制, 3D复制和混合操作的图形DMA单元
·图像传感器流水线:
    ·最高支持2M像素
    .H.264格式编解码器
    ·环境自适应算法编码
    ·多路实时视频帧率、图像质量可调
    ·从1帧/秒到60帧/秒可调,精度为1帧/秒
·传感器/视频输入接口/视频输出接口/2C数字音频接口
USB2.0接口,内嵌收发器,支持直接打印
·以太网MIC地址控制器·灵活的媒体存储器接口
.16位宽主机接口
.3个SPISSI总线控制接口/2个UART,其中一个可以支持流控制/4个10位ADC

.89个可以单独的配置上下拉电阻的GPIO
·内嵌电源上电和掉电序列控制器
.3个通用定时器,一个看门狗定时器/RTCI5个PWM控制器
·微型步进电机控制器
·通用JTAG调试接口

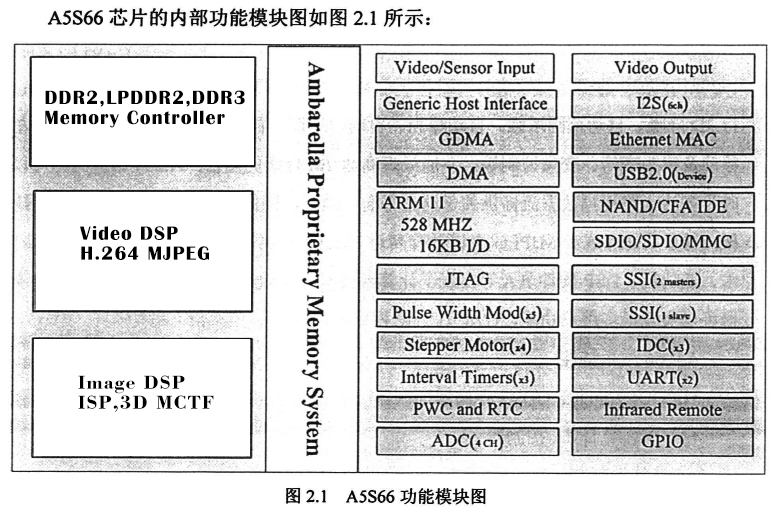

ASS66芯片的内部功能模块图如图2.1所示:
A5S66-C0-RH,安霸Ambarella芯片代理商,网络摄像机头视频解码压缩芯片,1080p@30fpsH.264解码器,H.264自适应编码器DSP处理器主控芯片,监控摄像机视频编码芯片,H.264 encoder chip for security camera
A5S66-C0-RH,安霸Ambarella芯片代理商,网络摄像机头视频解码压缩芯片,1080p@30fpsH.264解码器,H.264自适应编码器DSP处理器主控芯片,监控摄像机视频编码芯片,H.264 encoder chip for security camera
                                          图2.1 ASS66功能模块图Fig. 2.1 Functional Block diagram for The ASS66
(1)一款能够用于头戴的高清摄像头装置"(MU) ,可以用来撮取高清的视频图像。该装置以AS566为核心,配合CMOS sensor,镜头来摄取视频图像。通过ASS66控制sensor的曝光时间以及采取图像的亮度,同时还可以控制视频图像的帧率,并自动调节白平衡。

·可远程控制摄像头;
·可同时通过其他视频接口输入视频数据;
·可为摄像头供电.

(2)视频图像处理功能:
·自动对输入的视频数据进行反像等处理,并通过两种不同的总线接口输出视频数据,并能驱动SDI显示器或者HDMI显示器实时的显示视频图像。功能由系统独立完成,无需后台軟件支持:

(3)液晶屏显示功能
·液晶屏显示,菜单显示,操作简便,智能化程度高;
·在进行视频格式的设置时能实时的显示.
·实时显示正在处理的图像(正像).

(4)人机互交功能通过按键实现人机互交,设定摄像头采集的数据和要输出的视频格式,同时还可以通过按键设定曝光时间等。设备具有操作简单方便的特点.
(5)远程控制及通信功能
·可以分别远程控制摄像头或者通过网络控制本系统;
·能实现以太网控制及视频播放。
PC通过RS-232C接口遥控CCU,并能模拟CCU的OSD按键操作

(6)功能灵活:
·录像和输出正反相图像能够同时进行.
·录像和LCD输出能够同时进行.,
·录像和网络播放能够同时进行
·录像、LCD输出、网络播放三者能够同时进行.

(7)数据存储功能:
视频图像存储在SD卡中,存储格式MP4,最大支持32GB.

(8)可靠性:
·系统内具有看门狗功能, CPU冻结一段时间后能自动恢。
·系统具有超级电容,录像时发生断电,当前的录像文件被正确保存,并记录录像状态; 重新上电后, CCU自动进入录像状态;
