KAI-02050 ON/ONSEMI柯达大像素大尺寸200万像素（2MP）5.5μm (H)×5.5μm (V)，高速线阵工业相机摄像机CCD
2020-12-13 12:10:00
点击购买

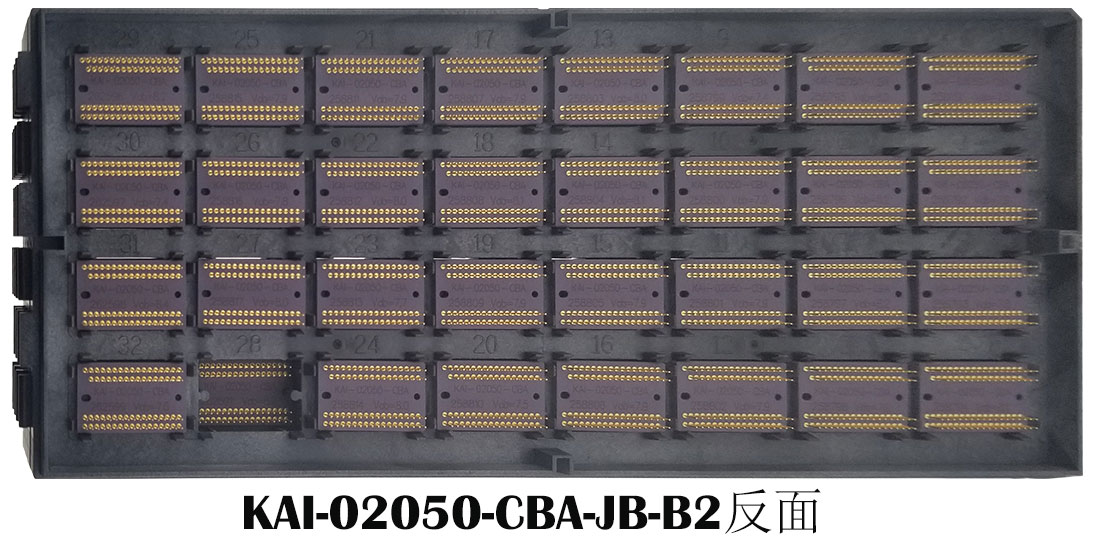

KAI-02050-CBA-JB-B2
1600 (H) x 1200 (V)线阵的CCD图像传感器,200万像素，5.5μm (H)×5.5μm (V)
描述
KAI-02050图像传感器是2百万像素2/3英寸的CCD光学格式。基于5.5微米的真正意义上TRUESENSE线间传输CCD平台，传感器具有宽广的动态范围、卓越的成像性能和灵活的读出结构，可使用1,2或4个输出实现最高每秒68帧的全分辨率读出。垂直溢流排水结构抑制图像晕开，并能实现电子模板精确曝光控制。其他特征包括低暗电流、可忽略延迟和低涂片。
该传感器与基于TRUESENSE 5.5微米内线传输CCD平台的其他设备共享共同的PGA针出和电子配置，允许单摄像头设计支持该传感器家族的多个成员。
表1：通用规范
参数 典型值
结构 : 线阵CCD，渐进式扫描
总像素数 : 1684 (H)×1264 (V)
有效像素数:1640 (H)×1240 (V)
活动像素 : 1600 (H)×1200 (V)
像素大小 : 5.5μm (H)×5.5μm (V)
活动图像大小 : 8.8 mm (H)×6.6 mm (V)，11.0 mm(对角线)，2/3”光学格式
纵横比 : 4:3
输出数量 : 1、2或4
电荷容量 : 20000个电子
输出灵敏度 : 34 V / e-
量子效率:
Mono (-ABA) : 44%
R, G, B (-FBA) : 29%， 37%， 39%
R, G, B (-CBA) : 31%， 37%， 38%
读取噪音 : ( f = 40mhz) 12e ?rms
暗电流光电二极管/ VCCD : 7 / 100e ?/s
暗电流倍增温度光电二极管/ VCCD ：7℃/ 9℃
动态范围 : 64 dB
电荷转移效率 : 0.999999
盛开的抑制:比 ：300 X
涂片 : -100分贝
图像滞后 : <10个电子
最大像素时钟速度 : 40mhz
最大帧速率四/双/单输出 : 68 / 34 / 18 fps
封装 : 68针PGA / 64针CLCC
盖板玻璃 : AR镀膜，双面或透明玻璃
注:除特别说明外，所有参数均在T = 40℃下指定。
特性
●彩色或单色配置
●渐进扫描读出
●灵活的读出架构
●高帧率
●高灵敏度
●低噪音建筑
●良好的涂片性能
●保留用于设备识别的包装Pin
应用：
●工业成像
●医学成像
●安防监控

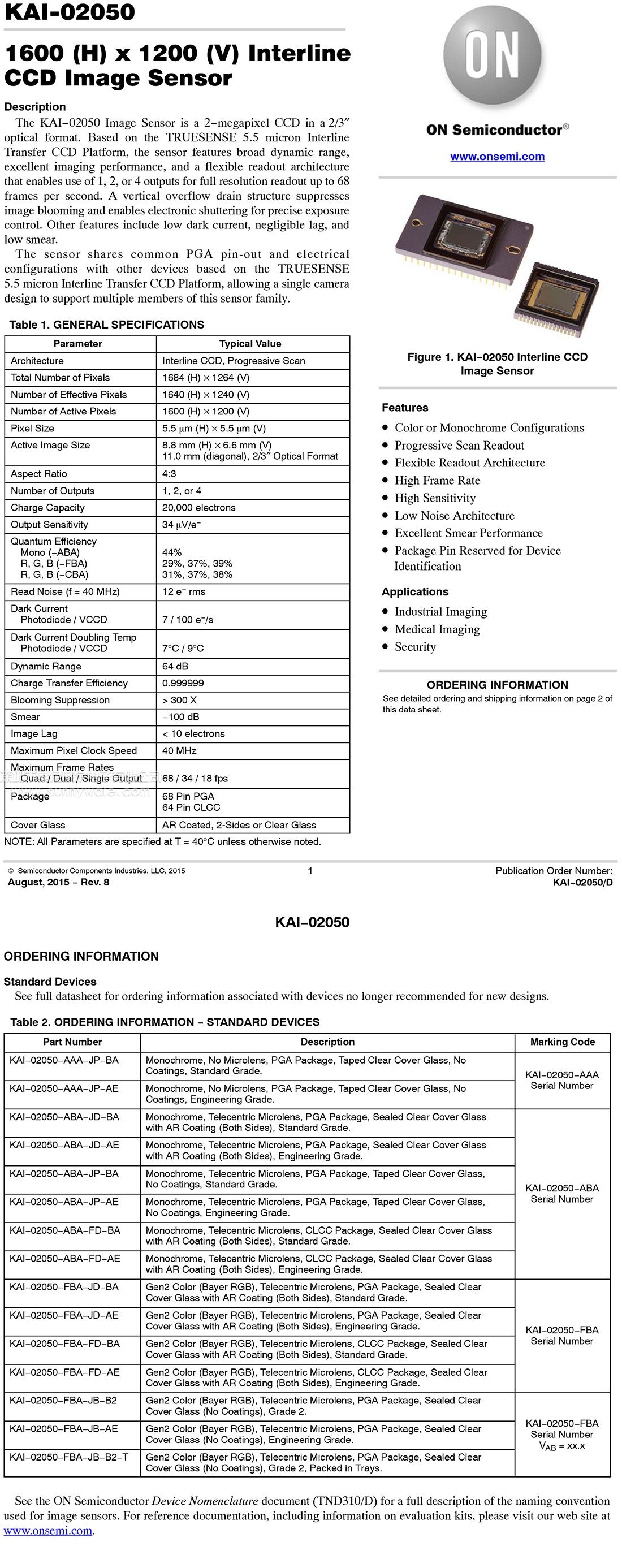

1600 (H) x 1200 (V) Interline CCD Image Sensor
Description
The KAI-02050 Image Sensor is a 2megapixel CCD in a 2/3″
optical format. Based on the TRUESENSE 5.5 micron Interline Transfer CCD Platform, the sensor features broad dynamic range, excellent imaging performance, and a flexible readout architecture that enables use of 1, 2, or 4 outputs for full resolution readout up to 68 frames per second. A vertical overflow drain structure suppresses image blooming and enables electronic shuttering for precise exposure control. Other features include low dark current, negligible lag, and low smear.
The sensor shares common PGA pin-out and electrical configurations with other devices based on the TRUESENSE 5.5 micron Interline Transfer CCD Platform, allowing a single camera design to support multiple members of this sensor family.
Table 1. GENERAL SPECIFICATIONS
Parameter Typical Value
Architecture ：Interline CCD, Progressive Scan
Total Number of Pixels ：1684 (H) × 1264 (V)
Number of Effective Pixels ：1640 (H) × 1240 (V)
Number of Active Pixels ：1600 (H) × 1200 (V)
Pixel Size ：5.5 m (H) × 5.5 m (V)
Active Image Size： 8.8 mm (H) × 6.6 mm (V)，11.0 mm (diagonal), 2/3″ Optical Format
Aspect Ratio： 4:3
Number of Outputs： 1, 2, or 4
Charge Capacity： 20,000 electrons
Output Sensitivity ：34 V/e?
Quantum Efficiency：
Mono (-ABA): 44%
R, G, B (-FBA): 29%, 37%, 39%
R, G, B (-CBA): 31%, 37%, 38%
Read Noise: (f = 40 MHz) 12 e-rms
Dark Current Photodiode / VCCD: 7 / 100 e-/s
Dark Current Doubling Temp
Photodiode / VCCD : 7°C / 9°C
Dynamic Range : 64 dB
Charge Transfer Efficiency : 0.999999
Blooming Suppression : > 300 X
Smear : -100 dB
Image Lag : < 10 electrons
Maximum Pixel Clock Speed : 40 MHz
Maximum Frame Rates Quad / Dual / Single Output: 68 / 34 / 18 fps
Package : 68 Pin PGA / 64 Pin CLCC
Cover Glass : AR Coated, 2-Sides or Clear Glass
NOTE: All Parameters are specified at T = 40°C unless otherwise noted.
Features
●Color or Monochrome Configurations
● Progressive Scan Readout
● Flexible Readout Architecture
●High Frame Rate
● High Sensitivity
●Low Noise Architecture
● Excellent Smear Performance
●Package Pin Reserved for Device Identification
Applications
● Industrial Imaging
●Medical Imaging
● Security
