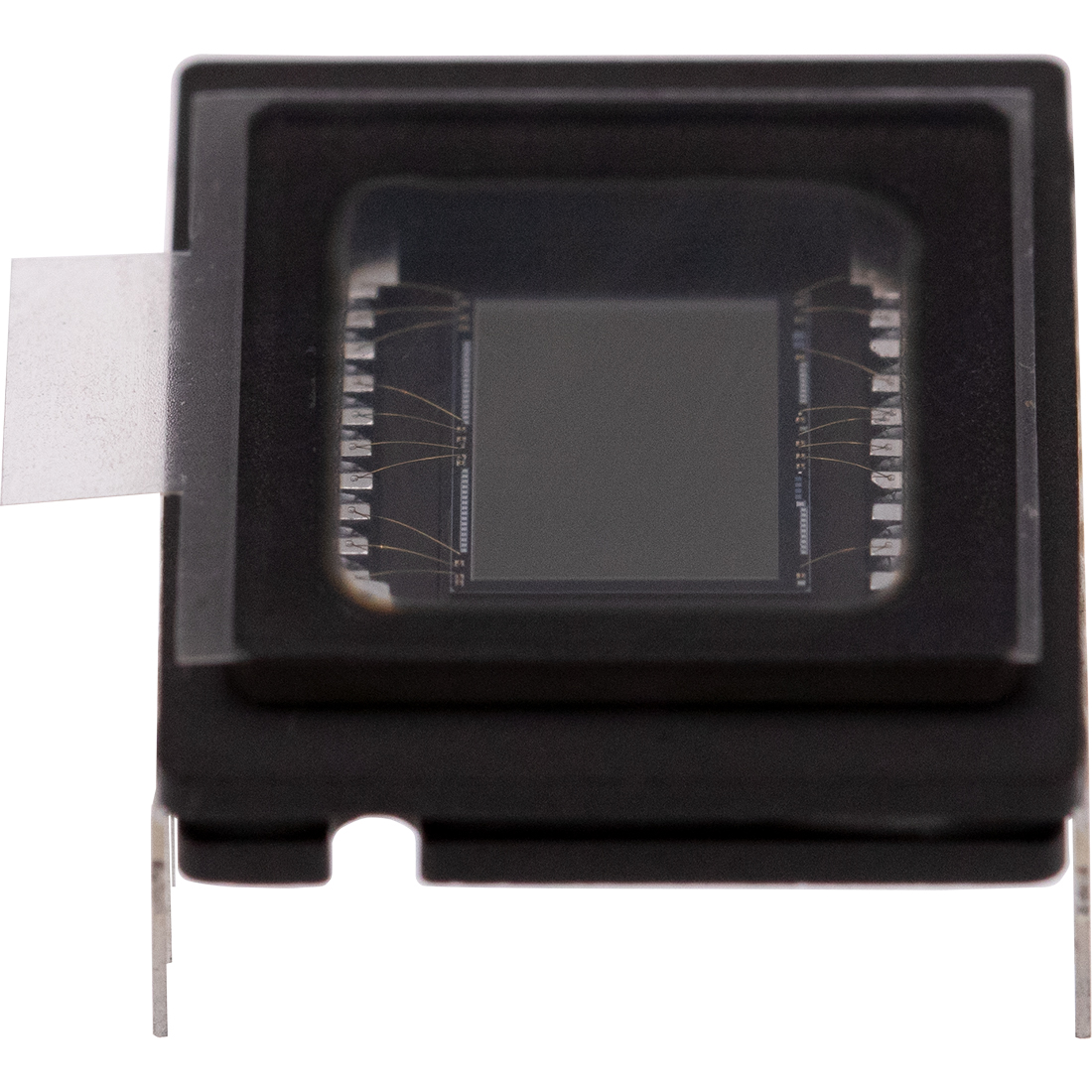

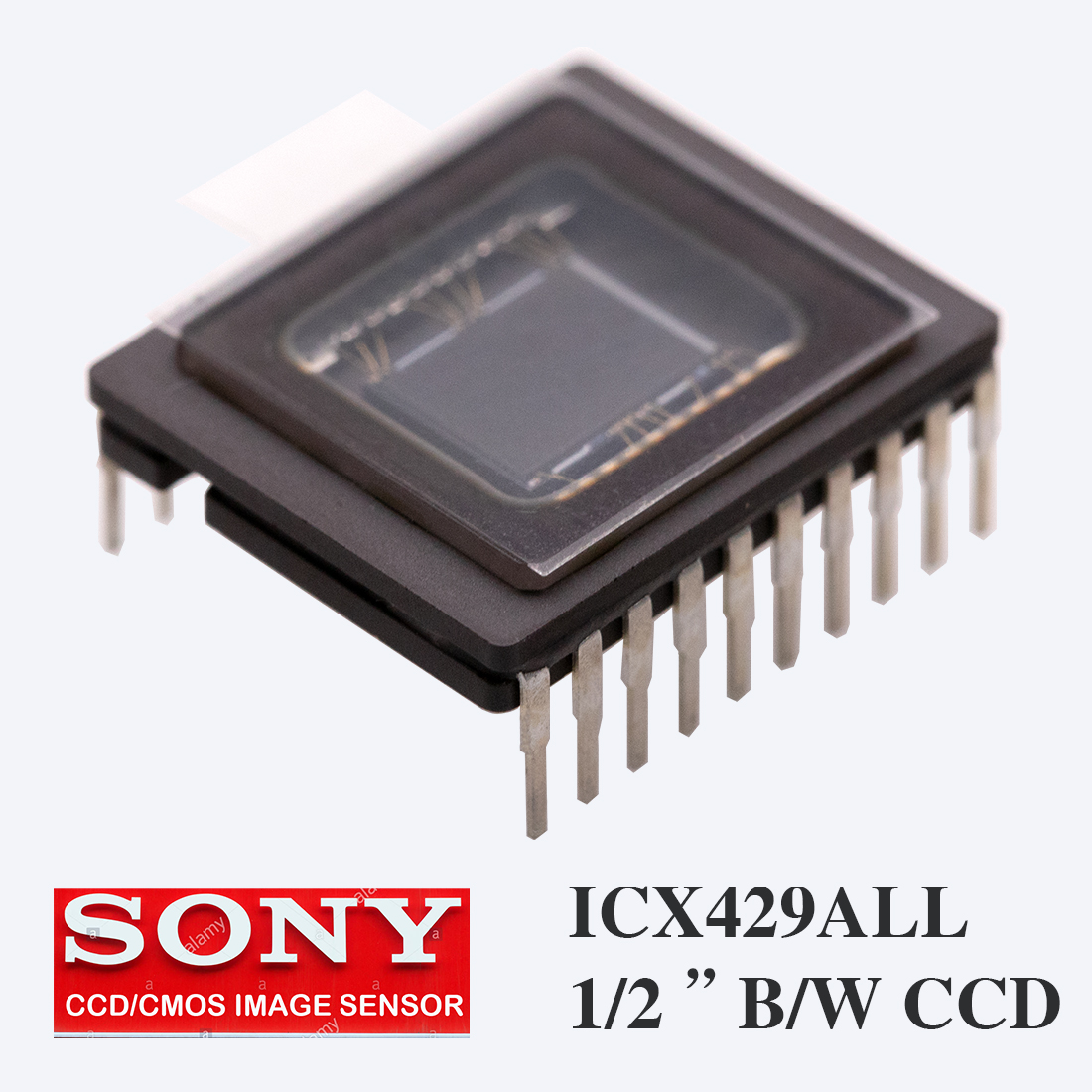

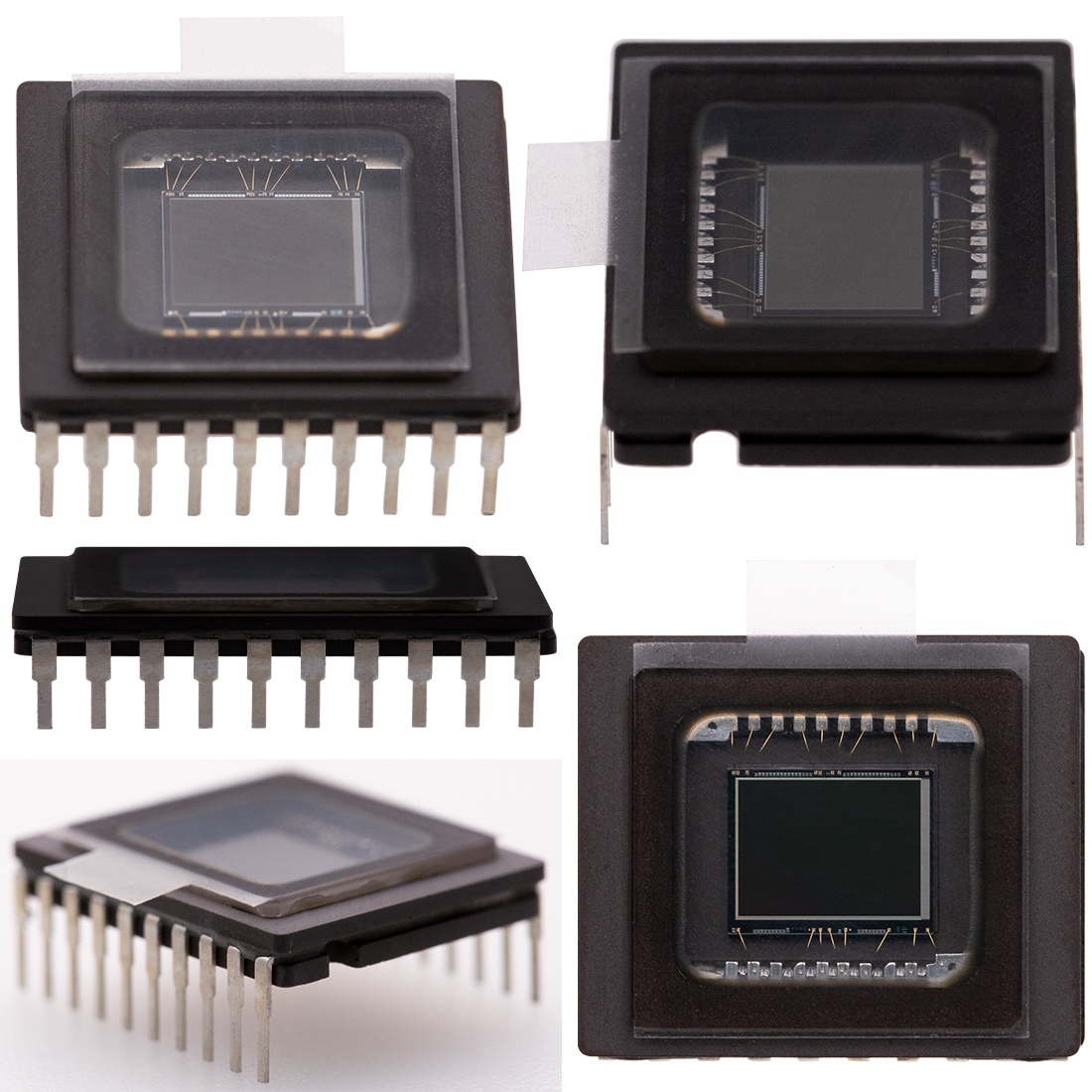

ICX429ALL SONY 索尼1/2-inch监控安防摄像机工业相机黑白图像传感器security camera CCD sensor
2019-02-23 10:15:58
点击购买/BUYamazon

Diagonal 8mm (Type 1/2) CCD Image Sensor for CCIR B/W Video Cameras


Description
The ICX429ALL is an interline CCD solid-state image sensor suitable for CCIR B/W video cameras with a diagonal 8mm (Type 1/2) system. Basic
characteristics such as sensitivity, smear, dynamic range and S/N are improved drastically through the adoption of EXview HAD CCDTM technology.
This chip features a field period readout system and an electronic shutter with variable charge-storage time. This chip is compatible with the pins of the ICX249AL and has the same drive conditions. EXview HAD CCDTM has differrent spectral characteristics from the curreent CCD.

Features
※ High sensitivity
※ Low smear
※ High D range (+1dB compared with the ICX249AL)
※ High S/N
※ High resolution and low dark current
※ Excellent antiblooming characteristics
※ Continuous variable-speed shutter
※ Substrate bias: Adjustment free (external adjustment also possible with 6 to 14V)
※ Reset gate pulse: 5Vp-p adjustment free (drive also possible with 0 to 9V)
※ Horizontal register: 5V drive

Device Structure
※ Interline CCD image sensor
※ Optical size: Diagonal 8mm (Type 1/2)
※ Number of effective pixels: 752 (H) × 582 (V) approx. 440K pixels
※ Total number of pixels: 795 (H) × 596 (V) approx. 470K pixels
※ Chip size: 7.40mm (H) × 5.95mm (V)
※ Unit cell size: 8.6μm (H) × 8.3μm (V)
※ Optical black: Horizontal (H) direction: Front 3 pixels, rear 40 pixels
                         Vertical (V) direction: Front 12 pixels, rear 2 pixels
※ Number of dummy bits: Horizontal 22
                                           Vertical 1 (even fields only)
※ Substrate material: Silicon

对角线8mm(1/2型)CCD图像传感器用于CCIR(欧规的黑白系统) 背白摄像机

描述
ICX429ALL是一款线间CCD固态图像传感器,适用于CCIR 黑白视频摄像机,具有对角线8mm (Type 1/2)系统。 基本采用EXview HAD CCDTM技术,大大提高了灵敏度、涂片、动态范围和信噪比等性能。
该芯片具有场周期读出系统和可变电荷存储时间的电子快门。 该芯片与ICX249AL的引脚兼容,具有相同的驱动条件。 EXview HAD CCDTM与现有CCD具有不同的光谱特性。

特性
※ 高灵敏度
※ 低涂片
※ 高D量程(与ICX249AL相比+1dB)
※ 高信噪比
※ 高分辨率和低暗电流
※ 优异的抗开花特性
※ 连续变速快门
※ 衬底偏压:无调整(外部调整也可与6至14V)
※ 复位门脉冲:5Vp-p调整免费(驱动器也可以与0至9V)
※ 水平寄存器:5V驱动器

设备结构
※ 线间CCD图像传感器
※ 光学尺寸:对角线8mm(1/2型)
※ 有效像素数:752 (H) × 582 (V)约 440 k像素
※ 总像素数:795 (H) × 596 (V)约 470 k像素
※ 芯片尺寸:7.40mm (H) × 5.95mm (V)
※ 单元尺寸:8.6μm (H) × 8.3μm (V)
※ 光学黑色:水平(H)方向:前3像素,后40像素
               垂直(V)方向:前12像素,后2像素
※ 虚位数:水平22
            垂直1(仅限偶数字段)
※ 基材:硅
ICX429ALL,索尼1/2 CCD黑白图像传感器,工业相机黑白图像传感器,1/2 CCD B/W SENSOR, SECURITY CAMERA B/W CCD SENSOR, Industrial camera 1/2 CCD SENSOR,监控安防黑白摄像机1/2 CCD
ICX429ALL,索尼1/2 CCD黑白图像传感器,工业相机黑白图像传感器,1/2 CCD B/W SENSOR, SECURITY CAMERA B/W CCD SENSOR, Industrial camera 1/2 CCD SENSOR,监控安防黑白摄像机1/2 CCD
ICX429ALL,索尼1/2 CCD黑白图像传感器,工业相机黑白图像传感器,1/2 CCD B/W SENSOR, SECURITY CAMERA B/W CCD SENSOR, Industrial camera 1/2 CCD SENSOR,监控安防黑白摄像机1/2 CCD
ICX429ALL,索尼1/2 CCD黑白图像传感器,工业相机黑白图像传感器,1/2 CCD B/W SENSOR, SECURITY CAMERA B/W CCD SENSOR, Industrial camera 1/2 CCD SENSOR,监控安防黑白摄像机1/2 CCD
ICX429ALL,索尼1/2 CCD黑白图像传感器,工业相机黑白图像传感器,1/2 CCD B/W SENSOR, SECURITY CAMERA B/W CCD SENSOR, Industrial camera 1/2 CCD SENSOR,监控安防黑白摄像机1/2 CCD


有关ICX429ALL的价格,datasheet,简介,电路图,文档下载,原装现货,现货库存,芯片,图片,规格书,代理商,技术支持,产品介绍,参数,方案商,分销商,经销商,官网,生产厂家,专卖店,高价收购,模组,模块,特价,库存,生产商,哪里买,性价比,用途,封装厂,晶圆厂,代工厂,可咨询本公司






CCD的CCIR和EIA制式区别:
很久很久以前,有些人发明了电视机,当然,是黑白的!这时,问题来了:大家在做电视机,总得有个标准,否则无法兼容。在美国,制定标准如下:
        1、每一划面525条水平扫瞄线。
        2、每秒30张(frame)
        3、采交错式扫瞄(Interlace,或“交错式”),每秒60个图场(field)

       制定这标准的是“美国电子工业协会”,英文是“Electronics Industry Association”简写就是“EIA” 所以黑白电视的美规,就叫 “EIA”
       后来发明了彩色电视,这时后是由“国家电视系统委员会”来制定标准的,英文是“National Television System Committee”简称为“NTSC”,所以NTSC是彩色系统中的美规。

       而欧洲就跟美国不一样了,就像美国有波音飞机,欧洲就有空巴,欧洲有自己的电视标准,在黑白系统,规格如下:
       1、每一划面625条水平扫瞄线.。
       2、每秒25张(frame)
       3、采交错式扫瞄(Interlace, 或"交错式"),每秒50个图场(field)

其实 30,60,25,50 都跟交流电有关,当时美国电源频率是60Hz,而欧洲是50Hz。
       制定这标准的是“Committee Consultatif International Radiotelecommunique”国际无线通讯谘询委员会,简称“CCIR ”因此CCIR就是欧规的黑白系统。

       到了彩色时代,因为彩电的原理是在原有黑白讯号上加上彩色系色波(Color Carrier),每条扫瞄线有一个系色波,用改变相位的方式得到每条线的颜色,在英文上的说法是“Phase Alternate Line”简写就是PAL,所以 PAL就是欧规的彩色系统。


因此,EIA代表美规黑白,NTSC代表美规彩色,而CCIR是欧规黑白,PAL是欧规彩色(中国也跟随欧规用PAL制式),但现在大家都把NTSC当做“N制”或美规的意思,所以黑白说NTSC也没啥不对。同样的PAL是“P制”或欧规的意思,把中国标准说成PAL也行,只要不把美规彩色说成EIA,欧规彩色说成CCIR就行了,但是把黑白说“EIA,CCIR”,彩色说“NTSC、PAL”,不只会让你显的有学问些! 还能掉掉书袋唬唬所谓的“摄像机专业厂”! 也挺好玩的!


       了解以上背景,就很容易判断哪些国家是用N或P制,像加拿大,日本,韩国等美帝的附庸国,还有一些南美国家,当然是NTSC了,台湾被日本殖过,菲律宾被美帝统治过,也就成了N制了。
