D8800C PIXIM SEAWOLF 690线超宽动态安防监控模拟夜视摄像机图像传感器CMOS SENSOR芯片模组
2020-11-04 22:11:00
点击购买amazon

D8800C
40万像素数字监控摄像机图像传感器 Pixim Seawolf D8800C 1/3英寸传感器, 水平分辨率 690 HTVL-E
Pixim Seawolf技术,提供最佳的低光照性能·高分辨率:690HTVL-E·宽动态范围(WDR),即使在低于背光的环境下,也能拍摄清晰的图像
有效像素 (H x V) 758 x 540

Pixim D8800C Seawolf数字成像系统CMOS图像传感器在具有挑战性的光照条件下提供出色的图像再现。监控摄像头还提供了广泛的动态范围,真正的ICR昼/夜功能,二维运动自适应降噪(2DNR)的优势,使其在同类中最好的;

板子大概参数
图像传感器:Pixim Seawolf D8800C 1/3英寸传感器
水平分辨率:690 HTVL-E
有效像素 (H x V):758 x 540
扫描频率:60Hz (NTSC); 50Hz (PAL)
最低照度:白天模式:50IRE 0.6 Lux夜晚模式:50IRE 0.03 Lux
信噪比 :>50 dB (100 IRE, F1.2)
同步系统 :内同步线路锁定
自动增益控制:白天 0-60,夜晚0-60
自动增益控制动态范围:通常102dB,最大120 dB
AES :是
背光补偿 :全方位
白平衡 :ATW正常,AWB,手动
自动白平衡范围:2800k-9100k(正常);2000k-11000k (ex)
日/夜 :光传感器控制D/N
支持数字变焦放大:X1-X8
亮度 :0-(-60)
清晰度 :(-8)-8
降噪 :3D运动自适应 (0-255)
隐私区域 :12个可编程
镜面 :水平和垂直
屏幕显示 :摄像机名称
视频输出 :复合,带1个VPP
电压 :10.8VDC-13.3VDC;19.2VAC-28.8VAC

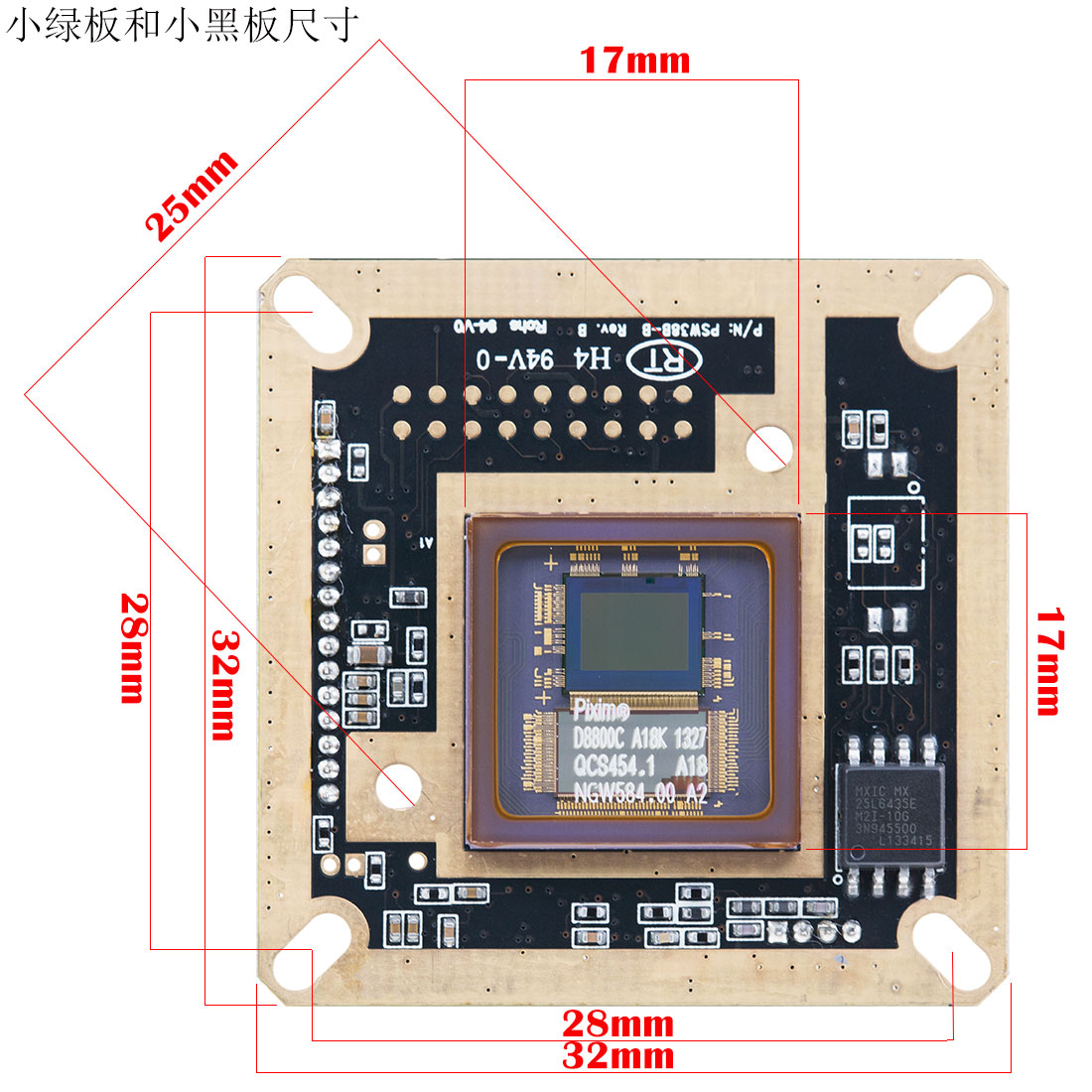

尺寸 :外长宽:38*38mm,螺丝孔距:3232mm
重量 :3克
操作温度 :-10°C至50°C(14°F至122°F)
储存温度 :-20°C 至 60°C(-4°F 至 140°F)
相对湿度 :90%(非冷凝)
电子兼容性FCC:第15部分,B类 CE:EN61000,B 类
防护 CE: EN50130-4
安全 NTSC:UL60950 和 CSAC22.2 No. 60950PAL:IEC60950

专家点评
Pixim®Seawolf技术,提供最佳的低光照性能·宽动态范围(WDR),即使在低于背光的环境下,也能拍摄清晰的图像·高分辨率:690HTVL-E·2.8-10mm或9-22mm/F1.2变焦自动光圈镜头·IR照明灯,用于照度低于.5lux的场景·真实日/夜(TDN)模式·完全可调式安装,易于安放·服务插孔,用于设置摄像机的第二个视频输出·12个可编程隐私区域·12v DC / 24v AC
================================================================================
Image sensor: Pixim Seawolf D8800C 1/3 inch sensor
Horizontal resolution: 690 HTVL-E
Effective pixels (H x V) : 758 x 540
Scanning frequency: 60Hz (NTSC);50Hz (PAL)
Minimum illumination: Day mode: 50IRE 0.6lux Night mode: 50IRE 0.03 Lux
Signal to noise ratio: & GT;50 dB (100 IRE, F1.2)
Synchronous system: Internal synchronous line lock
Automatic gain control: 0-60 during the day and 0-60 at night
Automatic gain control dynamic range: usually 102dB, up to 120dB
AES:yes
Backlight compensation: all directions
White balance: ATW normal, AWB, manual
Automatic white balance range: 2800K-9100K (normal);2000k-11000k (ex)
Day/night: Light sensor control D/N
Supports digital zoom: X1-X8
Brightness: 0 - (60)
Definition :(-8)-8
Noise reduction: 3D motion adaptive (0-255)
Privacy area: 12 programmable
Mirror: horizontal and vertical
Screen display: Camera name
Video output: composite with 1 VPP
Voltage: 10.8 VDC 13.3 VDC;19.2v AC - 28.8v AC
Dimensions: Length width: 38*38mm, screw hole spacing: 3232mm
Weight: 3 grams
Operating temperature: -10°C to 50°C (14°F to 122°F)
Storage temperature: -20°C to 60°C (-4°F to 140°F)
Relative humidity: 90% (non-condensation)
Electronic compatibility FCC: part 15, class B CE: EN61000, class B
Protective CE: EN50130-4
Safety NTSC: UL60950 and CSAC22.2 No. 60950PAL: IEC60950

Expert review
Pixim ® Seawolf technology, provides the best low light performance, wide dynamic range (WDR), even in below backlight environment, also can take clear images, high resolution: 690 HTVL - e. 2.8 or 9-22 mm - 10 mm/pro series automatic aperture zoom lens, IR illuminator, used for illumination below. 5 lux scene true day/night (TDN) mode, fully adjustable to install, easy to put service, jack, is used to set the camera to the second video output, twelve programmable privacy areas, 12v DC / 24v AC.

The Pixim D8800C Seawolf Digital Imaging System CMOS Image Sensor offers outstanding image reproduction in challenging lighting conditions. The surveillance camera also offers the advantages of Wide Dynamic Range, True ICR Day/Night function, Two Dimensional Motion Adaptive Noise Reduction (2DNR), which makes it best in the class.

 D8800C摄像机模组
,Discover 700系列图像传感器

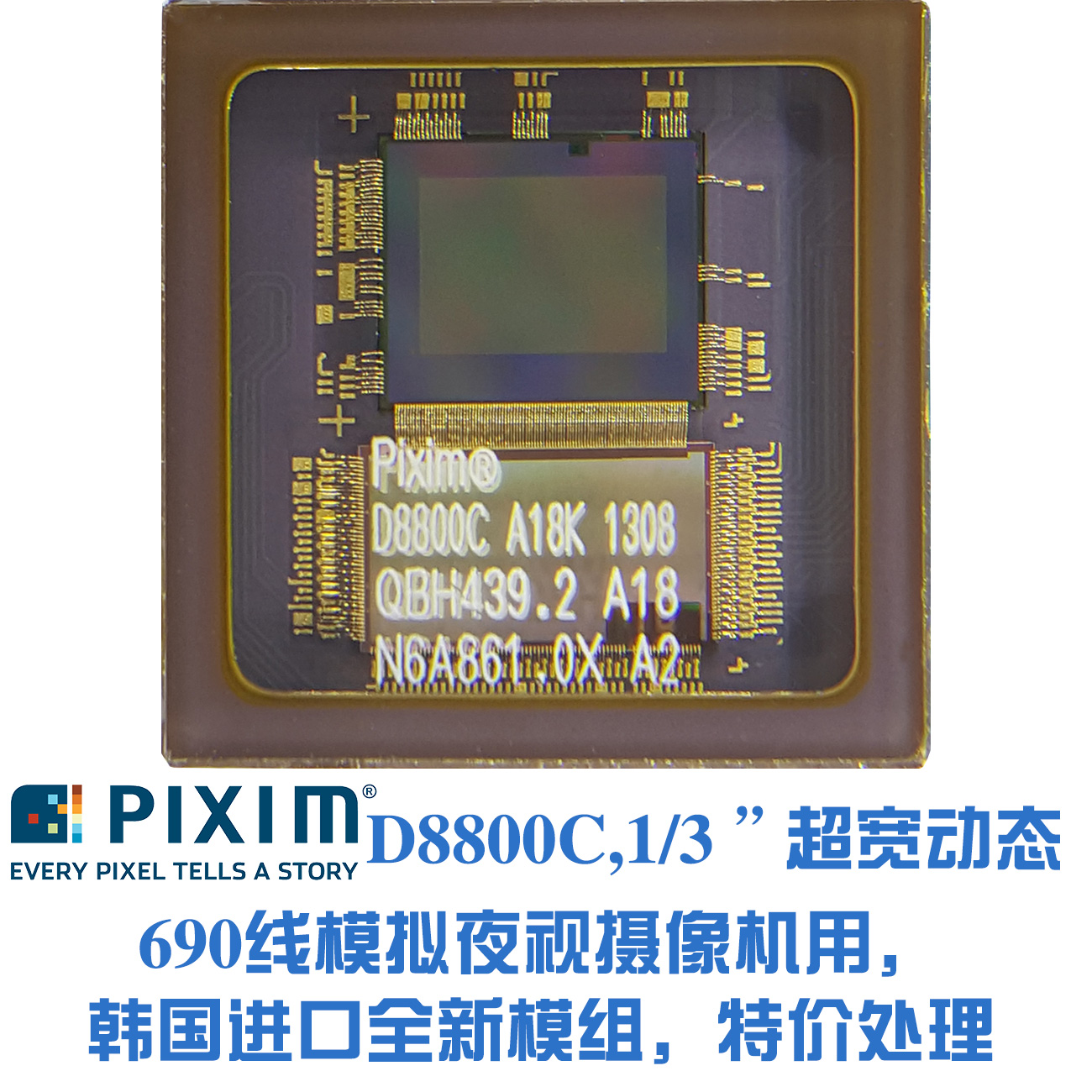

40万像素数字监控摄像机传感器D8800C Seawolf 1/3 " 690线模组或芯片
40万像素数字监控摄像机传感器D8800C Seawolf 1/3 " 690线模组或芯片

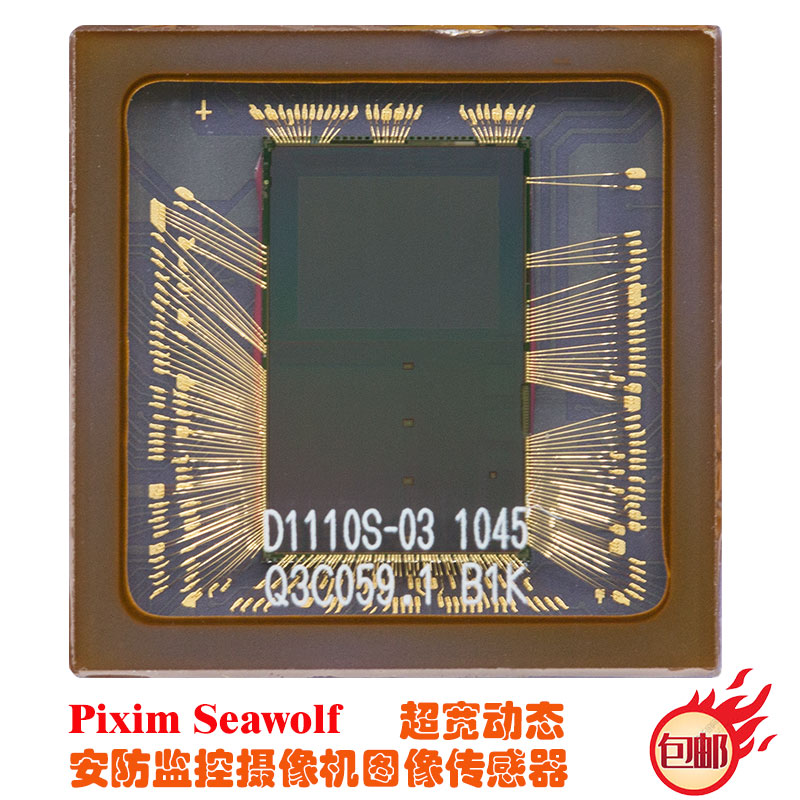

同类产品,D1110S-03,请点击详情
 PIXIM专业超宽动态模拟安监控摄像机用CMOS图像传感器模组

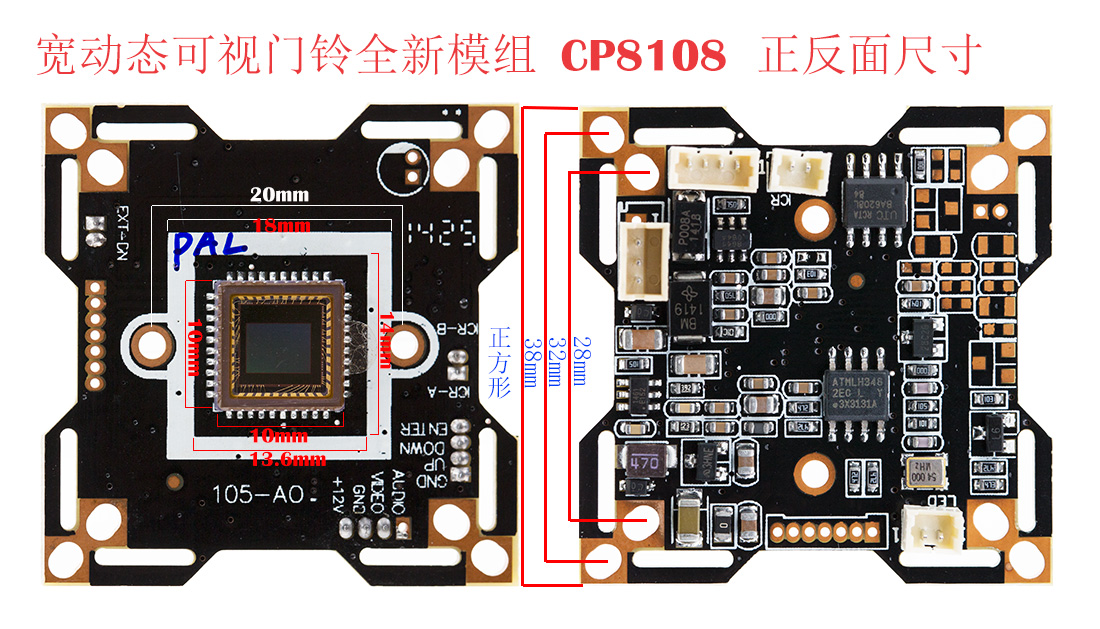

更多宽动态视频模组,请点击CP8108查看详情

PIXIM品牌故事:
邓中翰,Pixim Inc创始人。
1968年9月5日出生于江苏南京,微电子学、大规模集成电路及系统专家,中国工程院院士,星光中国芯工程总指挥,中星微集团创建人、董事长,数字多媒体芯片技术国家重点实验室主任,北京工业大学副校长(挂职) 。

1992年邓中翰从中国科学技术大学毕业后赴美国加州大学伯克利分校学习;1997年毕业时取得电子工程学博士、经济管理学硕士、物理学硕士学位,是该校建校130年来第一位横跨理、工、商三学科的学者,毕业后加入IBM公司做高级研究员,并获得IBM发明创造奖;1998年离开IBM回到硅谷创建集成电路公司Pixim Inc。

Pixim芯片因引领安防摄像机工业的宽动态范围(WDR)标准而闻名,可随时提供最佳成像质量与色彩再现。“中国安防摄像机制造商需要Pixim芯片组,因为它能实现最佳的成像质量。”

在传统相机中,单个像素无法调整为同一场景中的高光和低光。但是,借助数字像素系统技术,每个像素会自动调整以针对所有照明级别(包括同时非常亮的区域和暗阴影的区域)产生最佳的曝光。基于PIXIM Seawolf的摄像机可以在开箱即用的任何光照条件下工作。它们可以处理背光情况,捕获逼真的色彩并消除眩光。另外,PIXIM Seawolf相机摄像机仅需要0.1 lux的照明,就可以以每秒30帧的速度生成可用的彩色图像。由于PIXIM Seawolf的全球电子快门,IP摄像机的用户将从减少的运动伪影中受益。新徽标PIXIM Seawolf基于Pixim的企业品牌,因此我们的合作伙伴可以从Pixim的广泛品牌推广工作中受益,“由Pixim提供支持”这句话可以说明一切。


科普:
什么是超宽动态摄像机?
超宽动态摄像机是能够令摄像机逆光环境下也能清晰的拍摄出大量优秀的监控视频。使得光线强的空间不会曝光,光线暗的空间也不会看不清楚。通俗点说,超宽动 态摄像机就是能很好的适应统一场景中不同部分光线强弱差别较大的情况,并能够在最终的视频中淡化这种光线亮度差异,使整个画面每一个部分都能清晰可辨。

何谓超宽动态功能
宽动态技术是在非常强烈的对比下让摄像机看到影像的特色而运用的一种技术。
当在强光源(日光、灯具或反光等)照射下的高亮度区域及阴影、逆光等相对亮度较低的区域在图像中同时存在时,摄像机输出的图像会出现明亮区域因曝光过 度成为白色,而黑暗区域因曝光不足成为黑色,严重影响图像质量。摄像机在同一场景中对最亮区域及较暗区域的表现是存在局限的,这种局限就是通常所讲的“动 态范围”。
广义上的“动态范围”是指某一变化的事物可能改变的跨度,即其变化值的最低端极点到最高端极点之间的区域,此区域的描述一般为最高点与最低点之间的差 值。这是一个应用非常广泛的概念,在谈及摄像机产品的拍摄图像指标时,一般的“动态范围”是指摄像机对拍摄场景中景物光照反射的适应能力,具体指亮度(反 差)及色温(反差)的变化范围。

宽动态摄像机产生的背景
常规摄像机视场中的物体在有亮度较高的背景光情况下,如看门口或窗外的物体时,在拍摄过程中,被拍摄的主体目标后面有非常亮的背景或一个亮点光源。传统普通摄像机对单一图像中最亮和最暗部分的平衡调整能力非常有限,一般以摄取进来的所有光线的平均值为基准,并决定曝光等级。为了克服这个问题,一种称为背光补偿(BLC)的方法通过加权的区域理论被广泛使用在多数摄像机上。采用中央背光补偿(BLC)模式,它主要是靠提升视场中央部分的亮度、降低视场四周部分的亮度来达到看清位于中央位置内物体的目的。但是在这种情况下摄像机无法同时看清前场景与后场景内的目标,使用宽动态(WDR)范围工作模式可有效解决这一矛盾。在一些明暗反差较强烈的场合,传统摄像机的表现就不尽如意,得不到清晰的图像。

有关D8800C的价格,datasheet免费下载,简介,电路图,原理图,框架图,文档下载,原装现货,现货库存,芯片,图片,规格书,代理商,技术支持,产品介绍,参数,方案商,分销商,经销商,官网,生产厂家,专卖店,高价收购,模组,模块,特价,库存,生产商,哪里买,性价比,用途,封装厂,晶圆厂,代工厂,可咨询本公司

满2件全国包邮,如果你有货,可以卖给我,当我求购D8800C,你需要D8800C,可以找我买。
Freight is free when you buy 2 pieces in China, if you have D8800C inventory, you can sell to me, if you need D8800C, you can ask me to buy.
