1. GENERAL

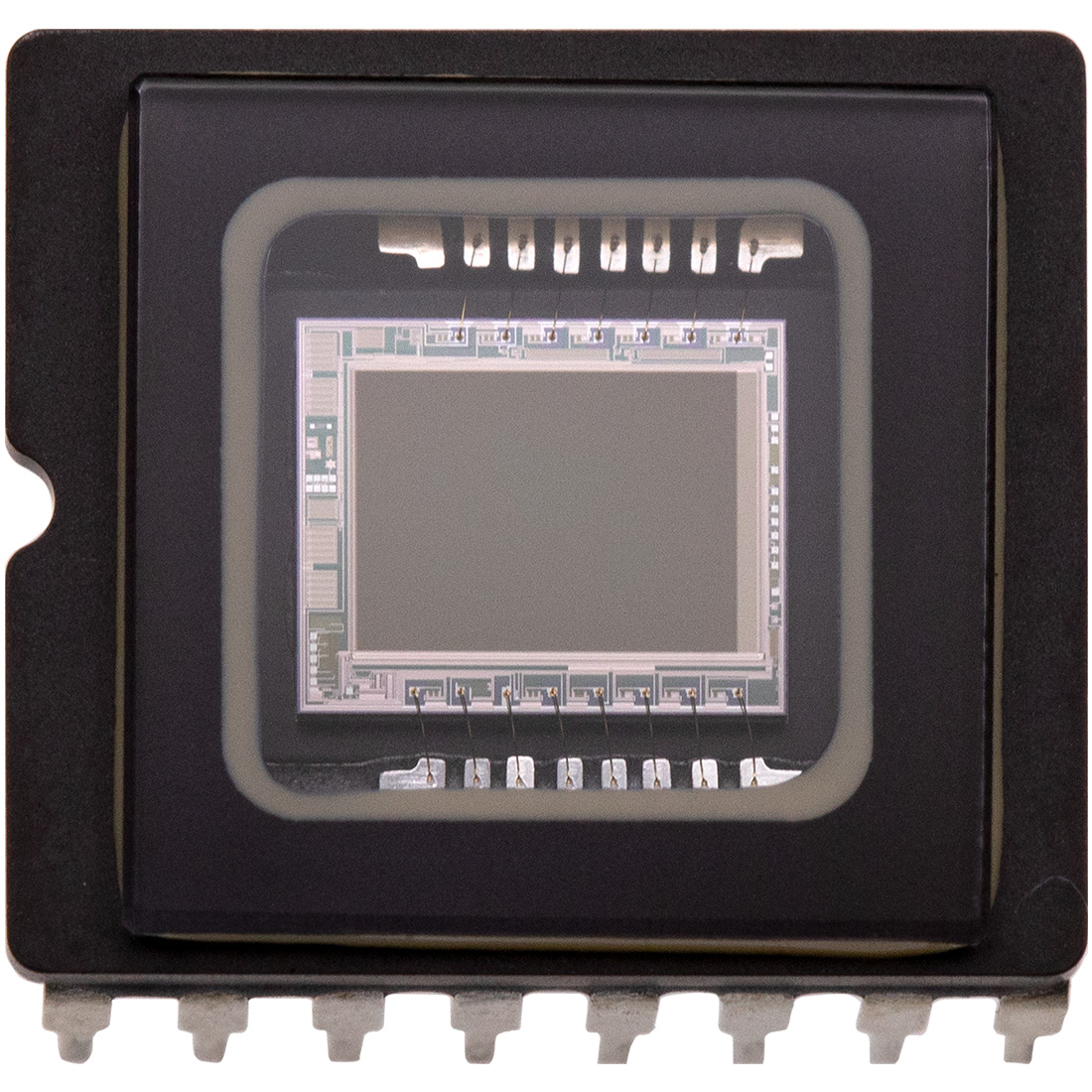

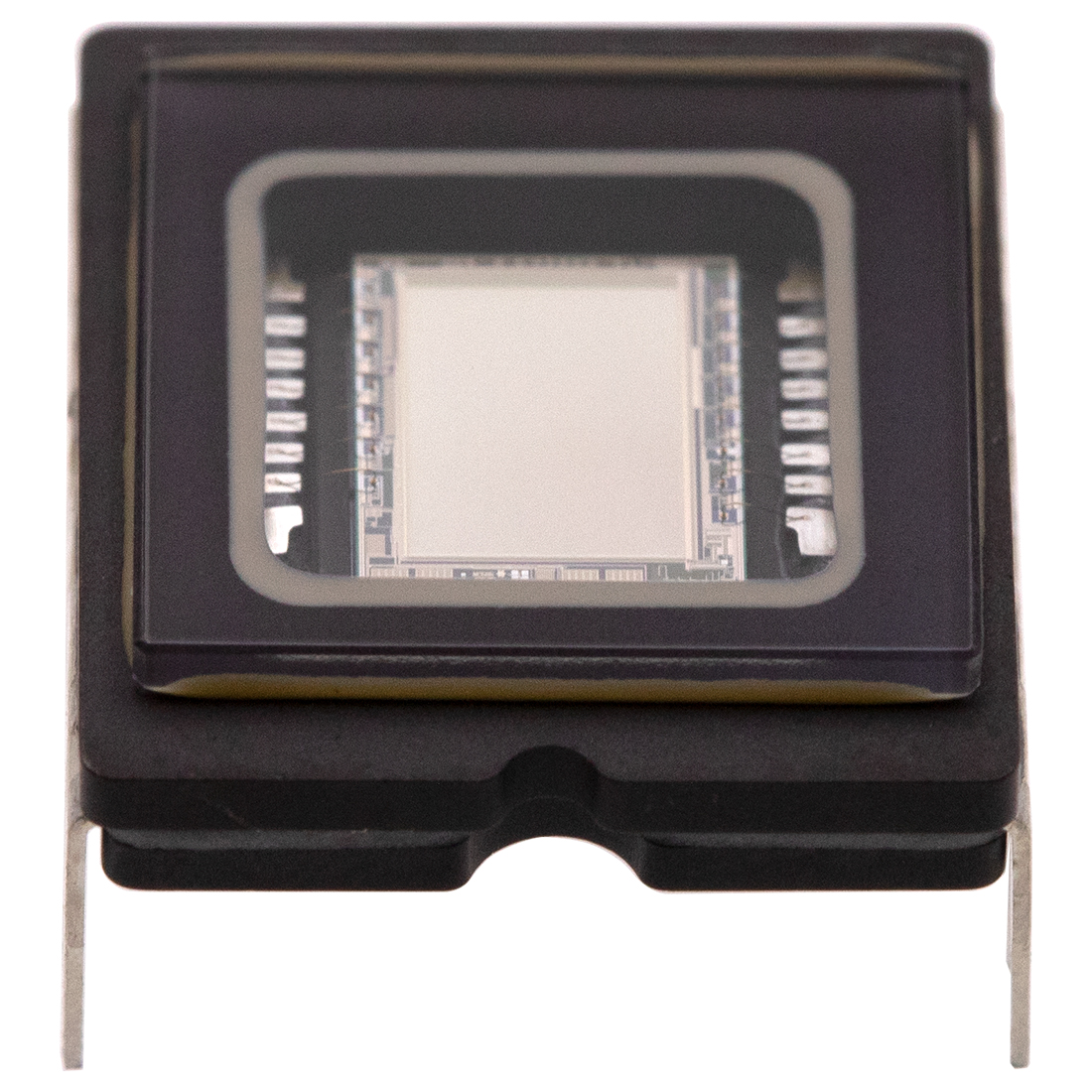

LZ2326AJ is a 1/3 type (6.0mm) solid state imaging device consisting of PN photo-diodes and CCDs(charge-coupled devices) driven by only positive voltages. Having about 320, 000 pixels(horizontal 542 x vertical 582), it allows a stable B/W image to be obtained at high resolution.
1 Features
1) Number of video picture elements: Horizontal 512 x vertical 582
Pixel pitch: Horizontal 9.6 μm x vertical 6.3 μm
Number of optically black pixel : Horizontal; front 2 and rear 28
2) Reduced fixed pattern noise and lag
3) No sticking and no image distortion
4) Blooming suppression structure
5) Built-in output amplifier,pulse mix circuit

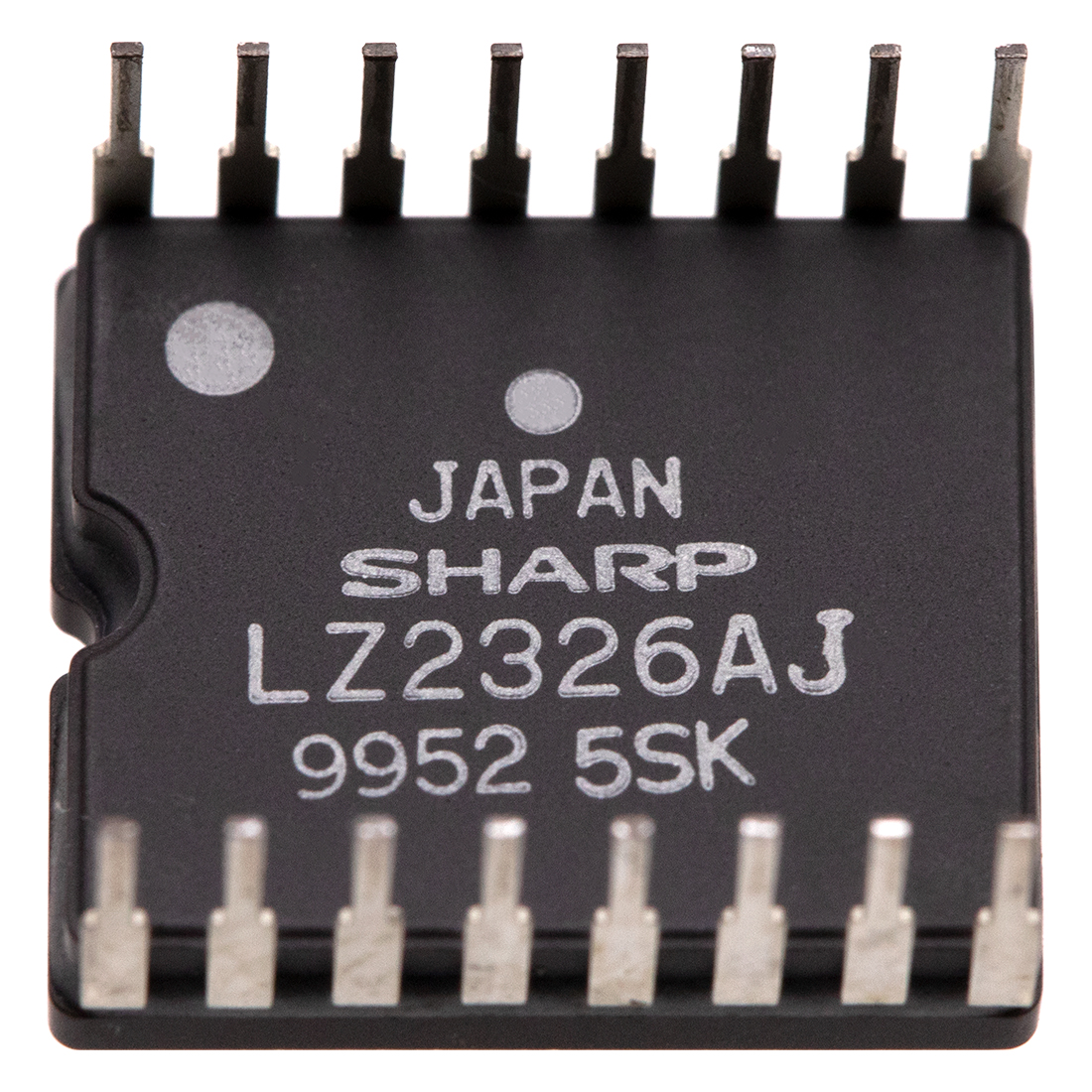

6) Package:16-pin shrink DIP (Row space: 12. 70 mm)
7) Variable electronic shutter
8) N-type silicon substrate
9) Not designed or rated as radiation hardened
10) Compatible with CCIR standard
11) Built-in overflow drain voltage output circuit, and built-in reset gate bias output circuit
2 Applications
1) Camcorders
2) Monitor cameras(TV doorphone, Video phone, Rear view cameras, etc.)
3) Pattern recognition
1. 一般参数
LZ2326AJ是由PN光电二极管和电荷耦合器件(CCD)组成的1/3型(6.0mm)固态成像器件，只受正电压驱动。它大约有32万像素(水平542，垂直582)，可以在高分辨率下获得稳定的黑白图像。
1 功能
1) 视频图像元素个数:水平512 ×垂直582像素
间距:水平9.6 μm ×垂直6.3 μm
光学黑像素个数:水平;前2，后28
2) 减少固定模式噪音和延迟
3) 无粘接，无图像失真
4) 开花抑制结构
5) 内置输出放大器，脉冲混合电路
6) 封装：16针收缩DIP(排距:12.70毫米)
7) 变量电子快门
8) N型硅衬底
9) 未设计或评定为辐射硬化
10) 兼容CCIR标准
11) 内置溢流漏电压输出电路，内置复位门偏置输出电路
2应用：
1)摄像机
2)监控摄像头(电视门铃，可视电话，后视镜等)
3)模式识别
