MT9V032C12STM,MT9V032C12STC安森美Aptina ONSEMI 1/3‐Inch Wide VGA全局快门曝光11.43x11.43mm CLCC48高动态大像元6x6μm高帧率60fps工业相机CMOS彩色、黑白单色图像传感器
2021-09-28 23:42:00
点击购买amazon

MT9V032C12STM(单色),MT9V032C12STC(彩色),Aptina ONSEMI VGA CMOS SENSOR,全局快门,全局曝光,用于工业相机、视觉机器相机、安防摄像机...图像传感器,黑白单色图像传感器,大像元尺寸6x6μm,762x480分线率,1/3 30万像素
MT9V032C12STM(单色)

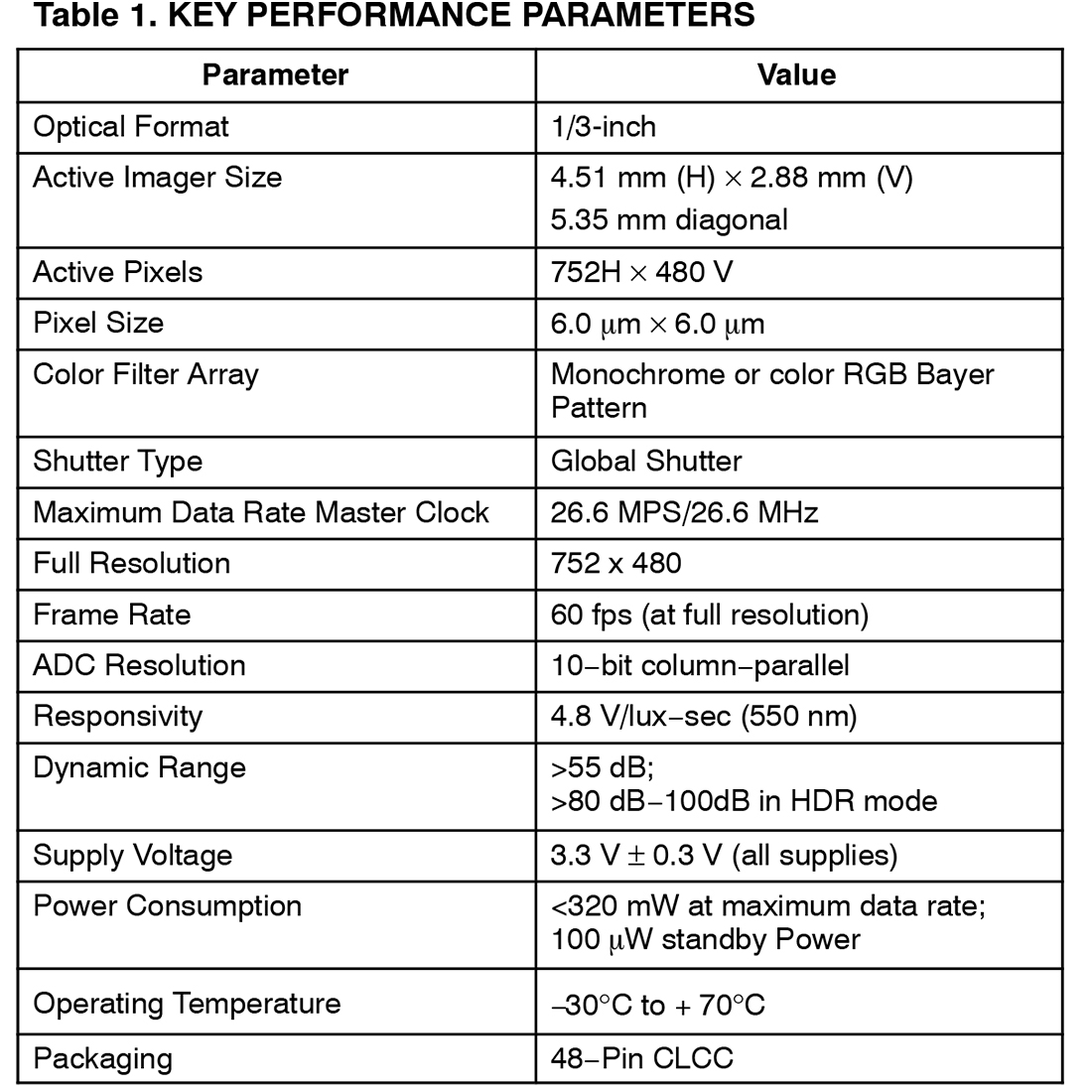

关键性能参数

参数/值
● 光学格式:1/3英寸
● 主动成像仪尺寸:4.51 mm (H) × 2.88 mm (V)
                           5.35 mm对角线
● 有源像素:752H × 480 V
● 像素尺寸:6.0μm × 6.0μm
● 彩色滤镜阵列:单色或彩色RGB拜耳图案
● 快门类型:全局快门曝光
● 最大数据速率主时钟:26.6 MPS/26.6 MHz
● 全分辨率:752 x 480
● 帧率:60帧/秒(全分辨率)
● ADC分辨率:10-bit纵行-平行
● 响应度:4.8 V/lux-SEC (550 nm)
● 动态范围:>55 dB;
                    > HDR模式下80db - 100db
● 电源电压:3.3 V±0.3 V(所有电源)
● 功耗:最大数据速率< 320mW;待机功率100μW
● 工作温度:-30°C至+70°C
● 封装:48针CLCC



MT9V032C12STM(单色),MT9V032C12STC(彩色),Aptina ONSEMI VGA CMOS SENSOR,全局快门,全局曝光,用于工业相机、视觉机器相机、安防摄像机...图像传感器,黑白单色图像传感器,大像元尺寸6x6μm,762x480分线率,1/3 30万像素
MT9V032C12STC(彩色)

Aptina ONSEMI VGA CMOS SENSOR
黑白单色图像传感器
用于工业相机 视觉机器相机 安防摄像机 图像传感器
特性
● 阵列格式:宽vga, Active 752H x 480V(360,960像素)
● 全局快门光电二极管像素;同时集成和读出单色或彩色:近红外增强性能,用于非可见近红外照明
● 读数模式:渐进式或交错式
● 快门效率:>99%
● 简单的两线串行接口
● 寄存器锁定能力
● 窗口大小:用户可编程任何较小的格式(QVGA, CIF, QCIF等)。数据速率可以独立于窗口大小进行维护
● bininning: 2 x 2和4 x 4的全分辨率
● ADC:片上,10位列并行(可选操作在12bit到10bit压缩模式)
● 自动控制:自动曝光控制(AEC)和自动增益控制(AGC);可变区域和可变权重的AEC/AGC
● 支持四个唯一的串行控制寄存器id来控制同一总线上的多个成像器
● 数据输出格式:
● 单传感器模式:
    10位并行/独立
    8位或10位串行LVDS
● 立体声传感器模式:散在8位串行LVDS

订购信息
零件号/产品描述/可订购的产品属性描述
● MT9V032C12STCD3-GEVK / 48针CLCC 演示3套件(彩色)
● MT9V032C12STCD-GEVK / 48针CLCC演示套件(彩色)
● MT9V032C12STC-DP / 48针CLCC(彩色) / 带保护膜干包装
● MT9V032C12STC-DR / 48针CLCC(彩色) / 无保护膜干包装
● MT9V032C12STCH-GEVB / 48针CLCC主板(彩色)
● MT9v032c12STC-TP / 48针带保护膜的CLCC(彩色) / 胶带和卷轴
● MT9V032C12STMD-GEVK / 48针CLCC演示套件(单色)
● MT9V032C12STM-DP / 48针CLCC(单色) / 带保护膜干包装
● MT9V032C12STM-DR / 48针CLCC(单色) / 无保护膜干包装
● MT9V032C12STMH-GEVB / 48针CLCC(单色)主板
●MT9V032C12STM-TP / 48针CLCC(单色)/带保护膜的卷带和卷轴
有关卷带和卷筒规格的信息,包括部分方向和卷带尺寸,请参阅我们的卷带和卷筒包装规格手册,BRD8011/D。
请参阅本数据表第2页的详细订购和运输信息。

应用
● 安防
● 高动态范围成像
● 无人值守监测
● 立体视觉
● 视频作为输入
● 机器视觉
● 自动化

一般的描述
ON Semiconductor MT9V032是一款1/3英寸宽vga格式CMOS有源像素数字图像传感器,具有全局快门和高动态范围(HDR)操作。该传感器已专门设计,以支持苛刻的内部和外部监视成像需求,这使这部分理想的广泛的成像应用在现实?世界环境。

这款宽vga CMOS图像传感器具有ON Semiconductor突破性的低噪声CMOS成像技术,在保持CMOS固有的尺寸、成本和集成优势的同时,实现CCD图像质量(基于信噪比和低光灵敏度)。

主动成像像素阵列为752H x 480V。它集成了复杂的芯片上的相机功能,比如将2 × 2和4 × 4分开,以提高在较小分辨率下操作时的灵敏度,以及开窗,
列和行镜像。它是通过一个简单的两线串行接口编程的。

MT9V032可以在默认模式下操作,也可以对帧大小、曝光、增益设置和其他参数进行编程。默认模式输出宽VGA-大小图像在60帧每秒(fps)。

片上模数转换器(ADC)提供每像素10位。12位对于小信号,可以选择启用10位的位分辨率,允许对图像中较暗的区域进行更精确的数字化。

除了传统的并行逻辑输出外,MT9V032还具有串行低压差分信号(LVDS)输出。传感器可以在立体相机中操作,传感器被指定为立体主控机,能够将自身和立体从传感器的数据合并到一个串行LVDS流中。大像元尺寸6x6μm,762x480分线率,1/3 30万像素

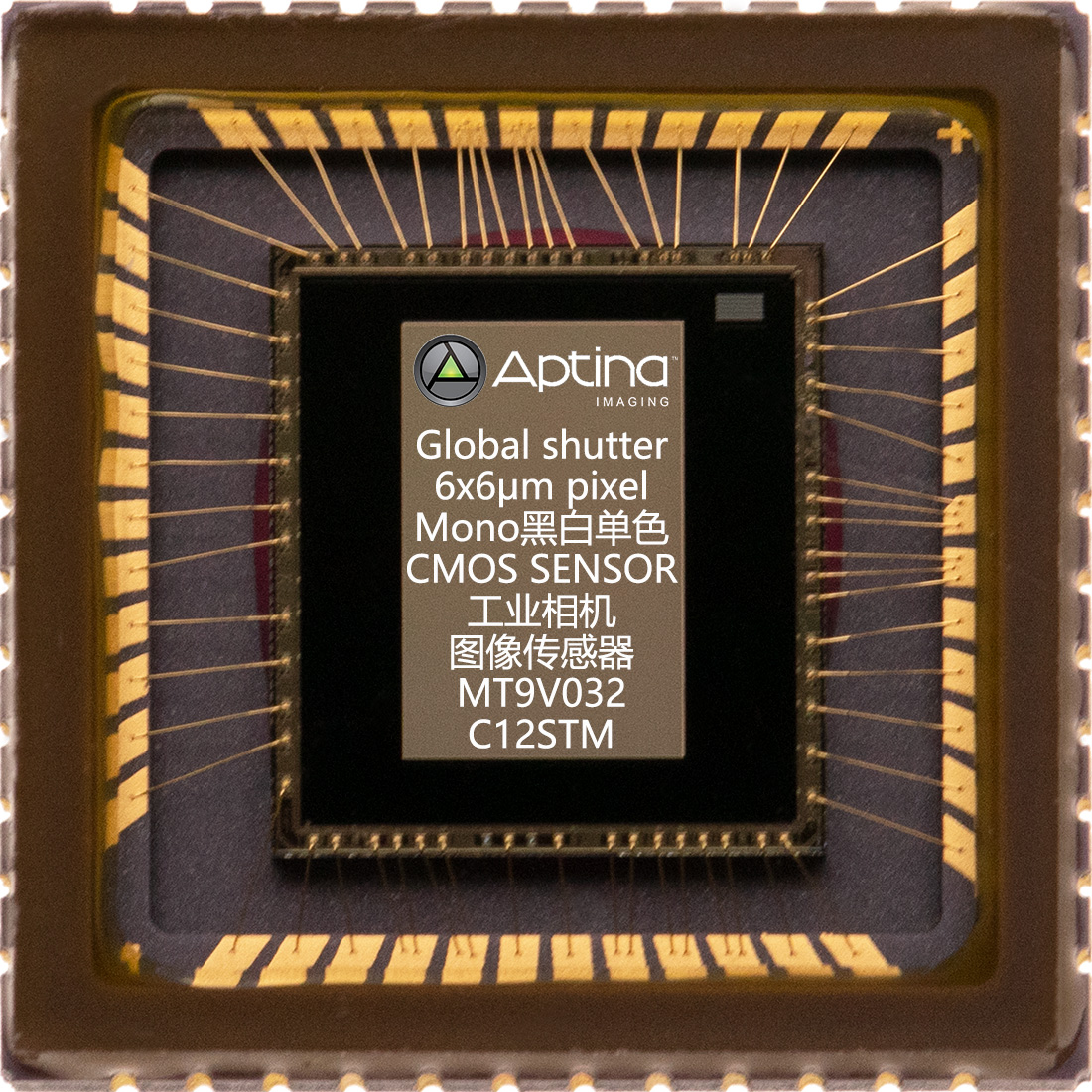

全局快门
黑白单色图像传感器

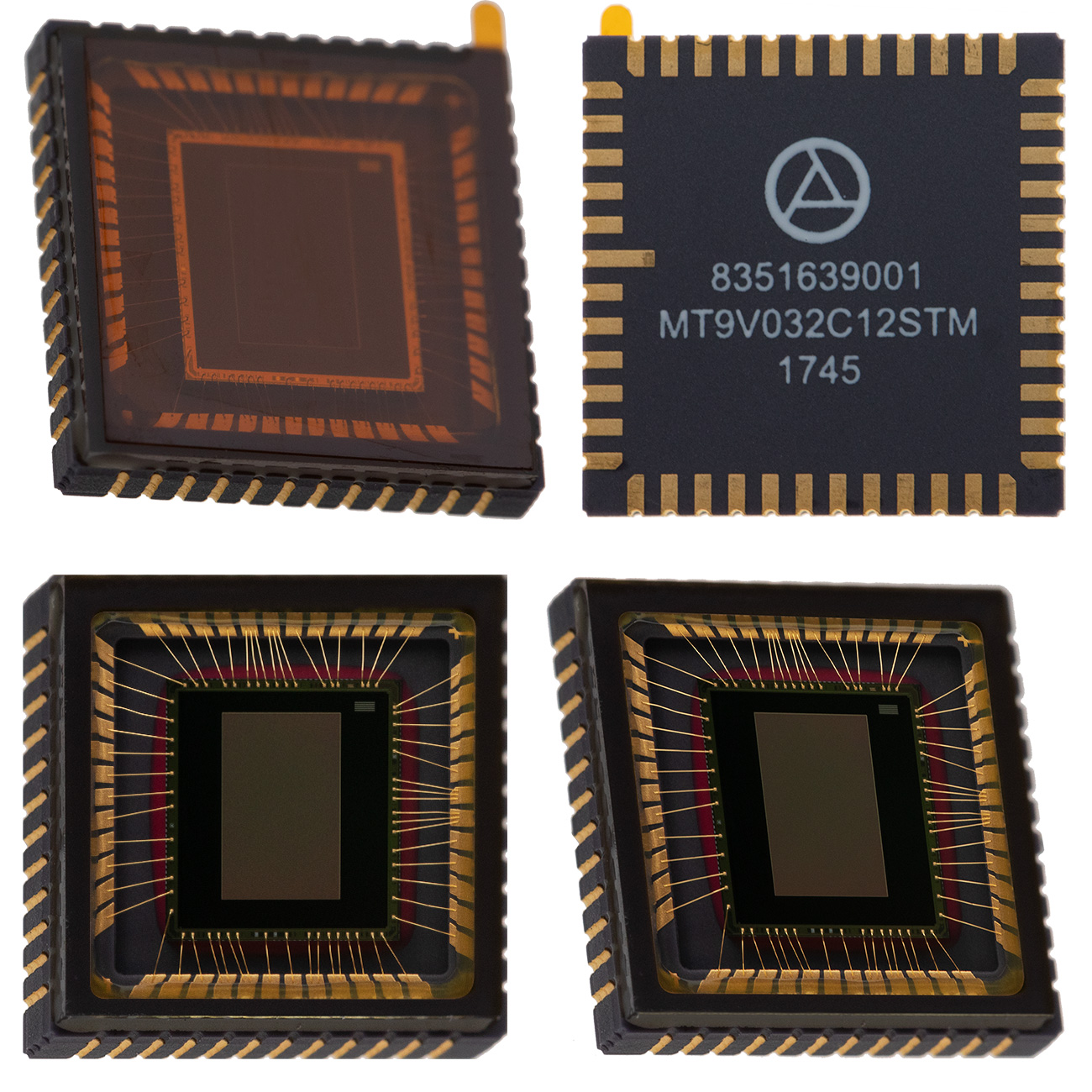

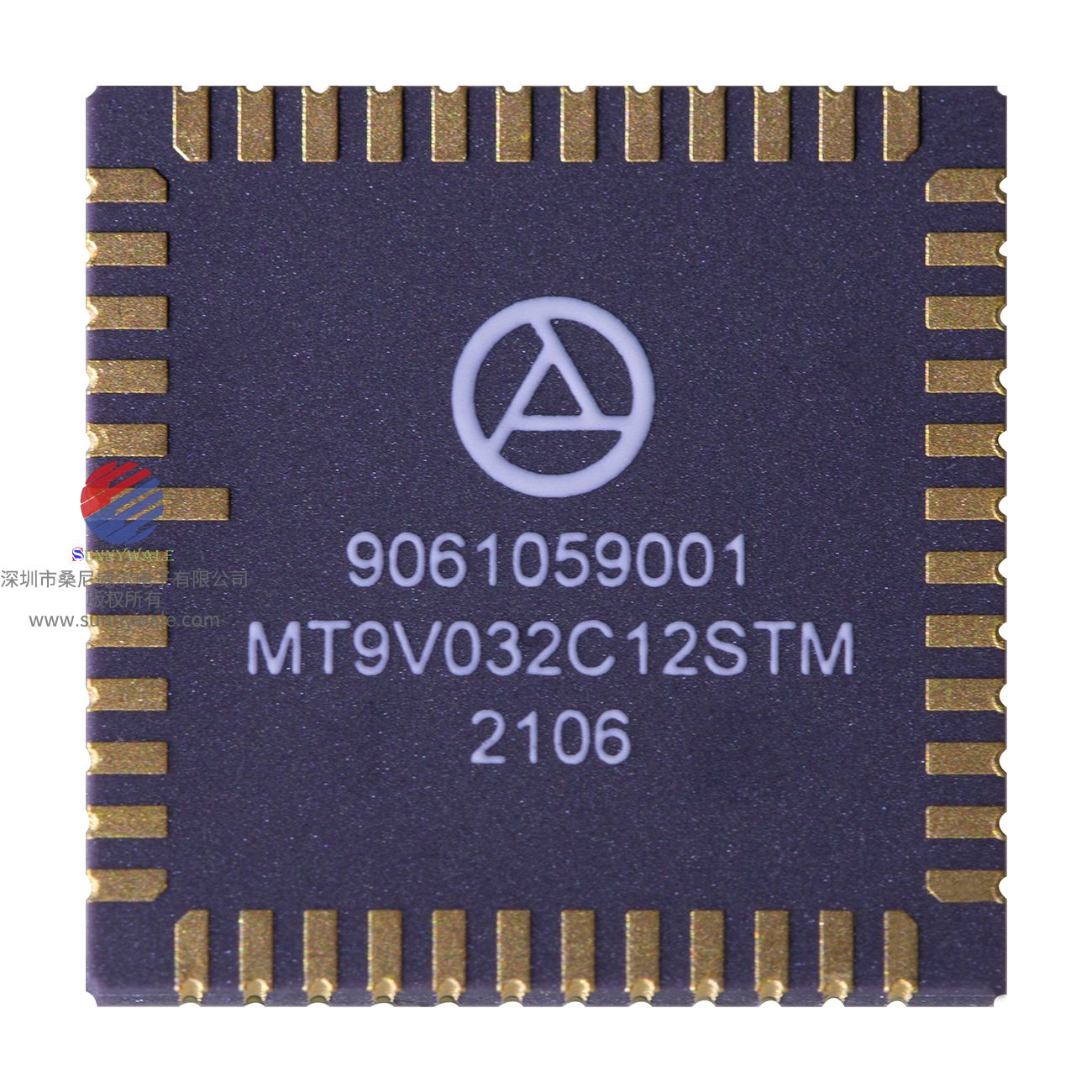

上图为黑白单色实拍图
==============================

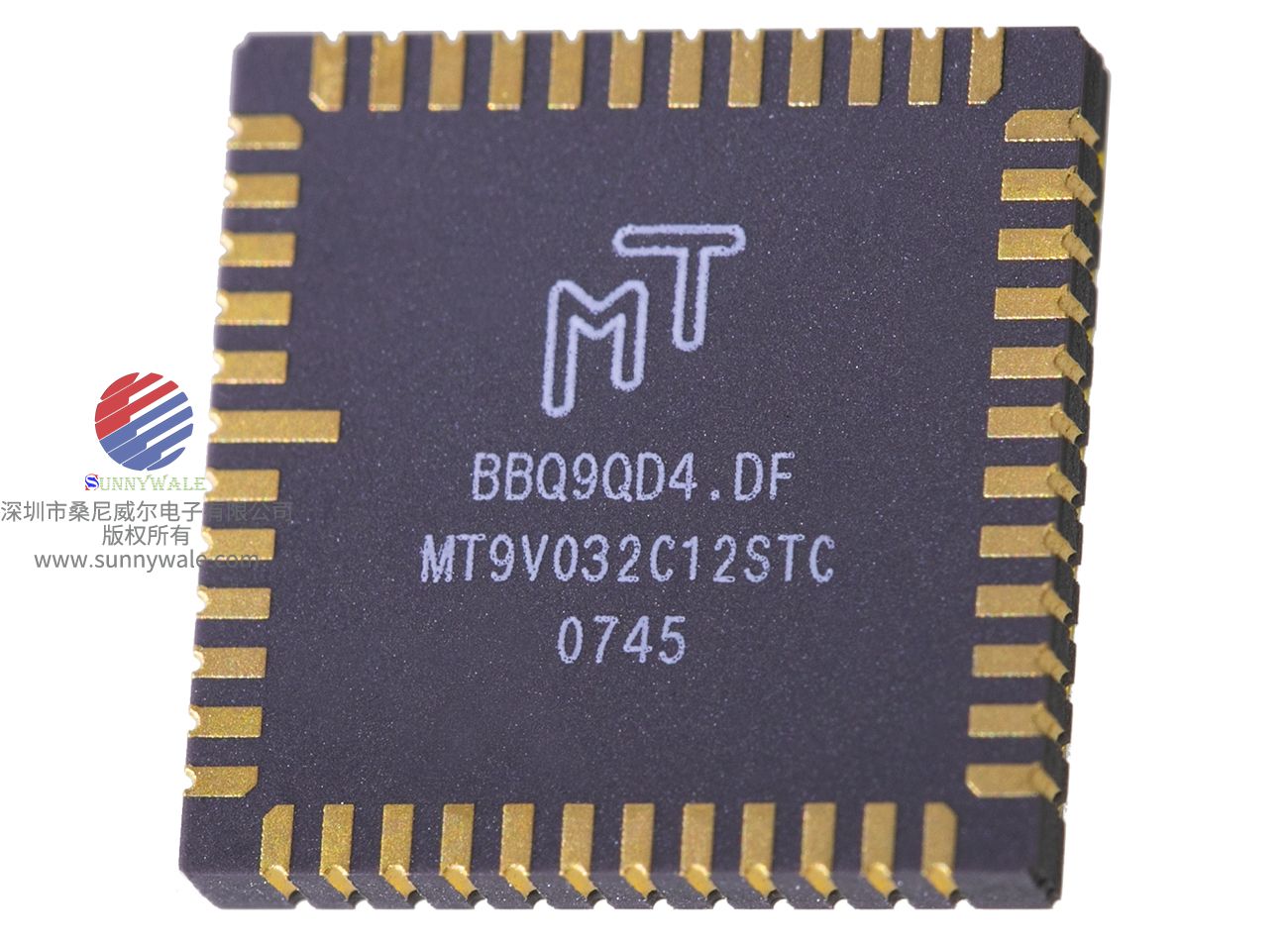

下图为彩色彩色实拍图
全局快门 全局曝光
Aptina ONSEMI VGA CMOS SENSOR
用于工业相机 视觉机器相机
用于安防摄像机
图像传感器 黑白单色图像传感器

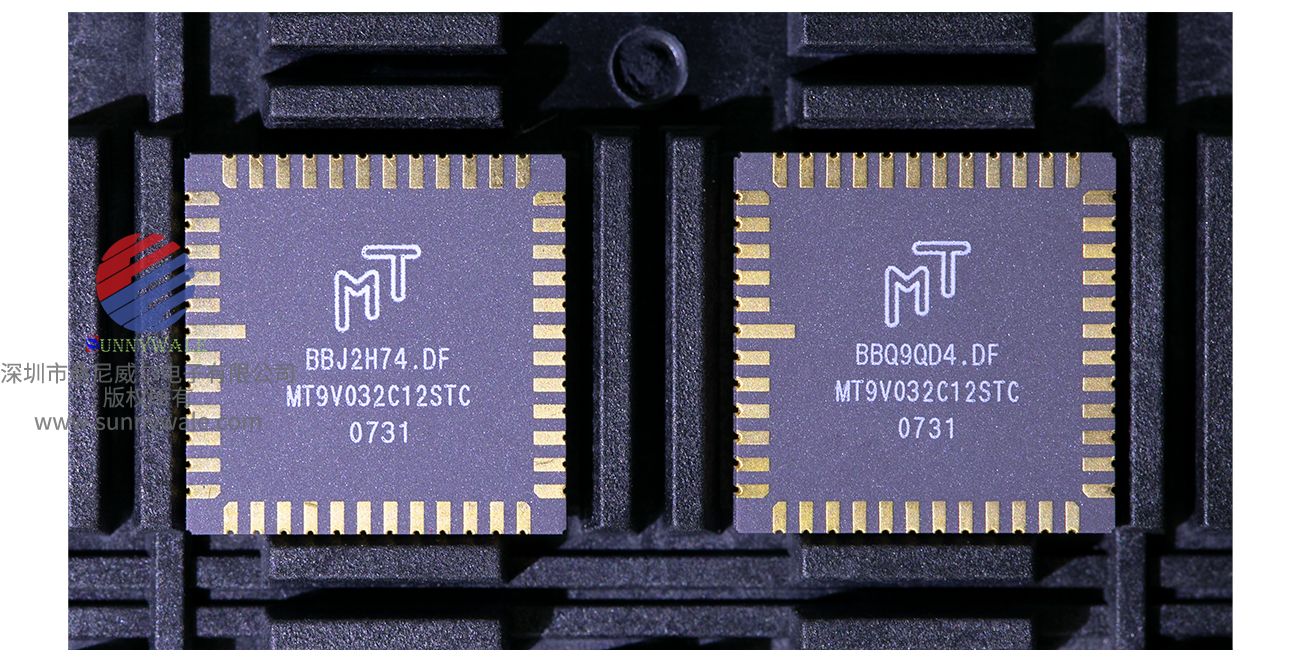

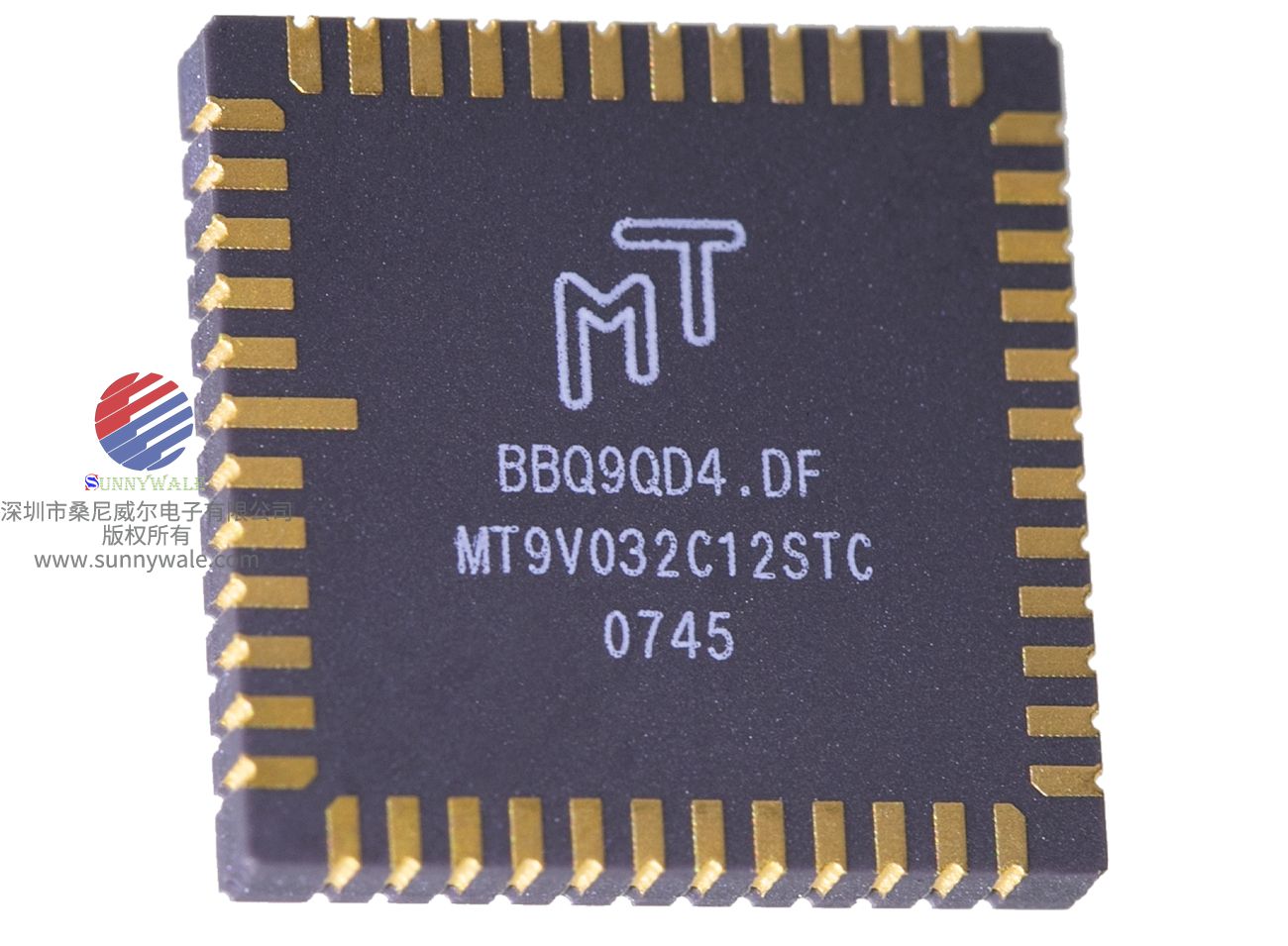

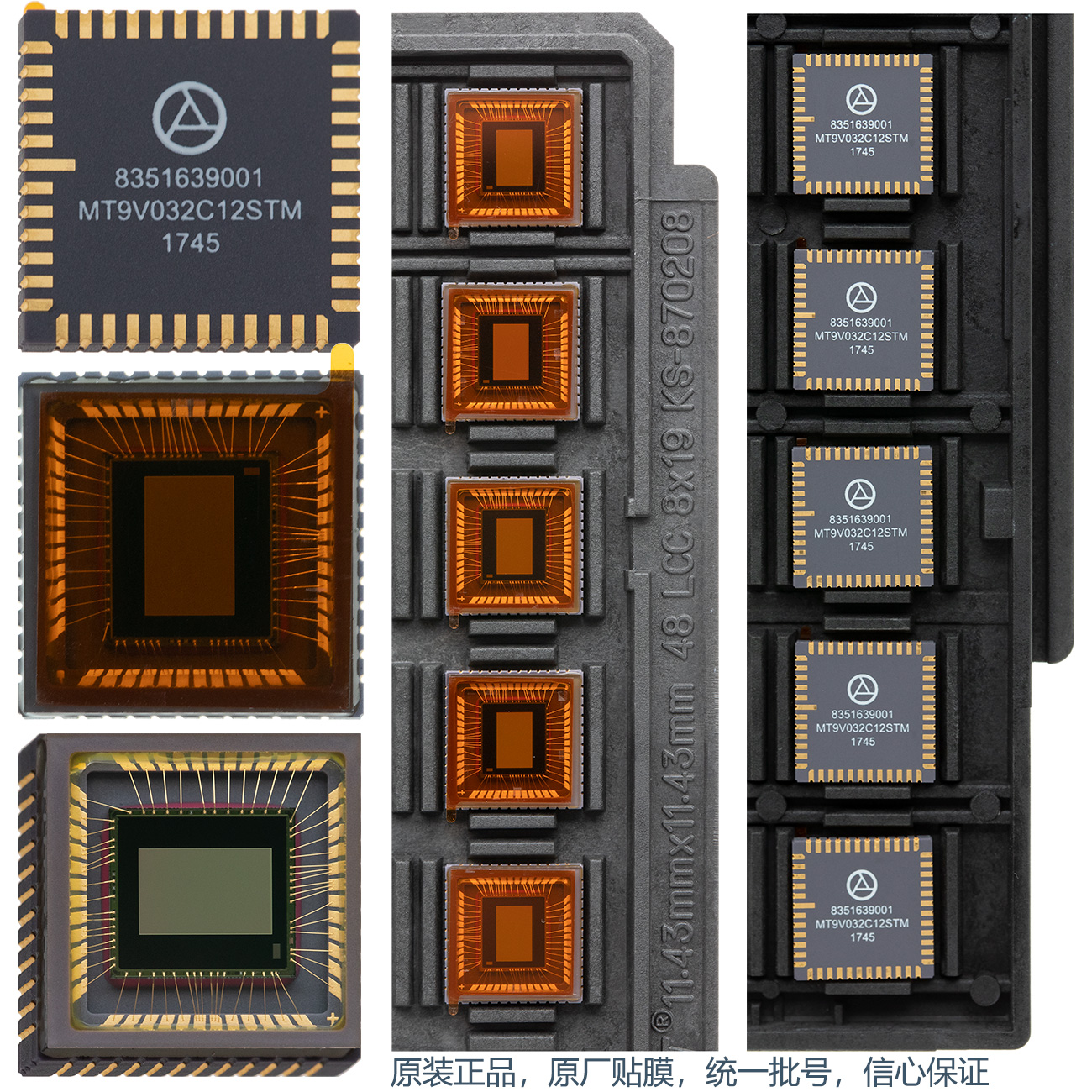

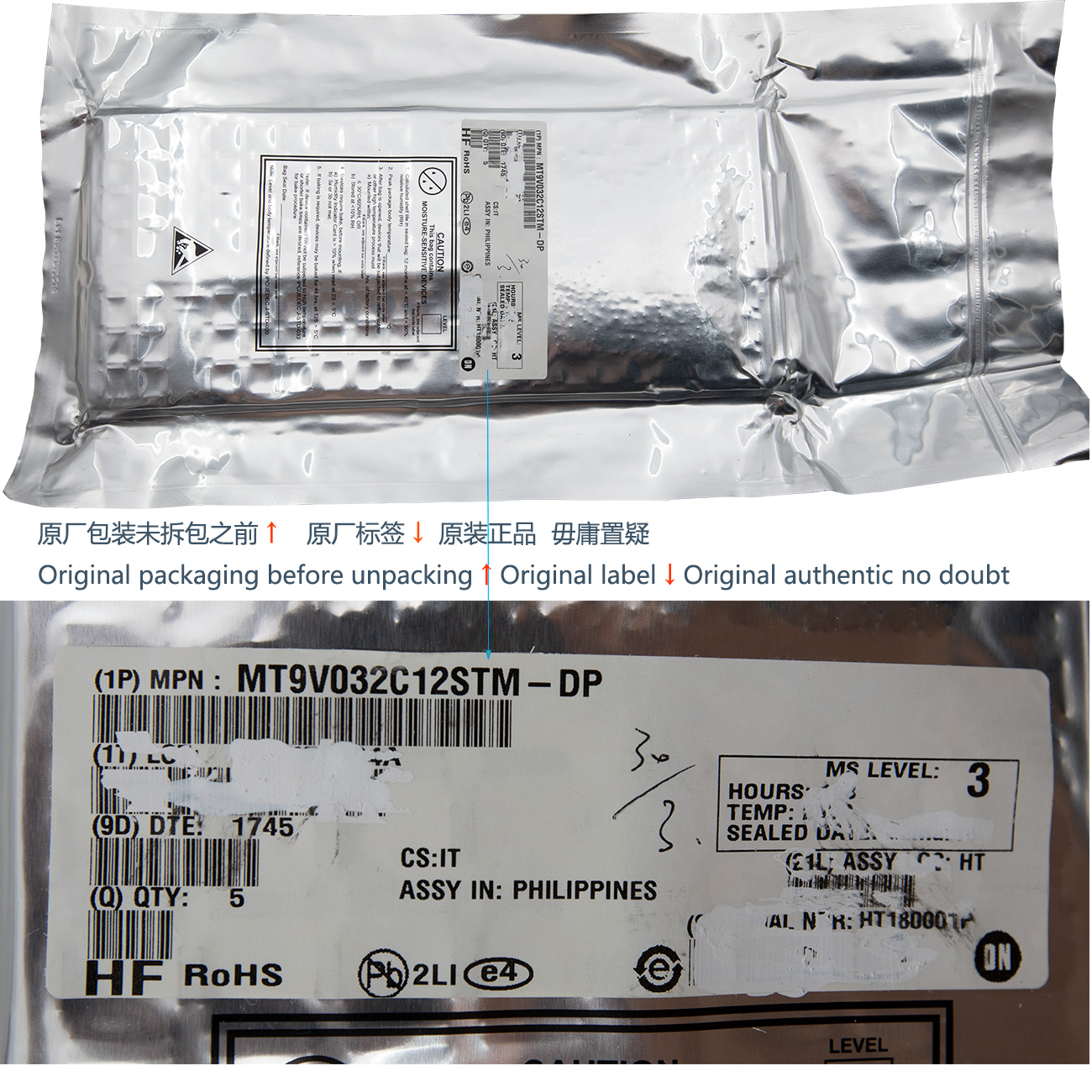

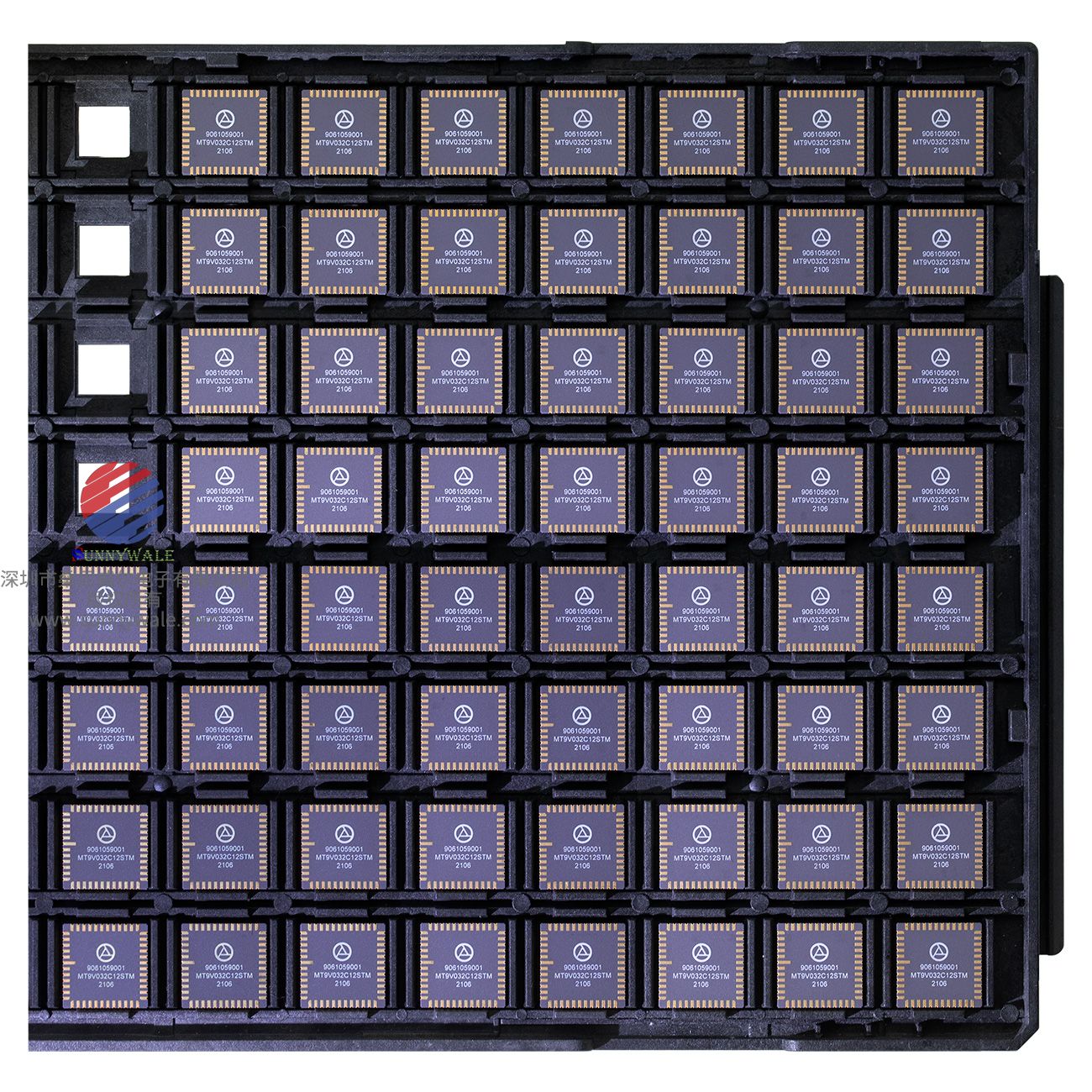

以上图片均为实拍原装货
=====================================================

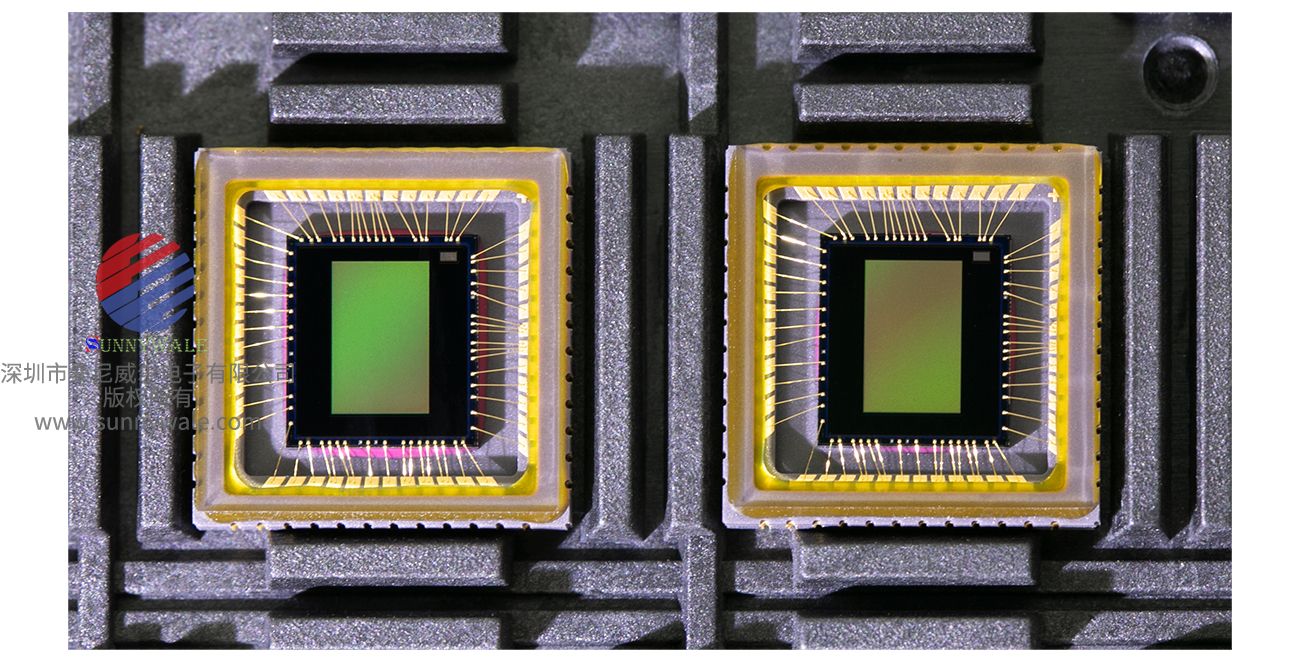

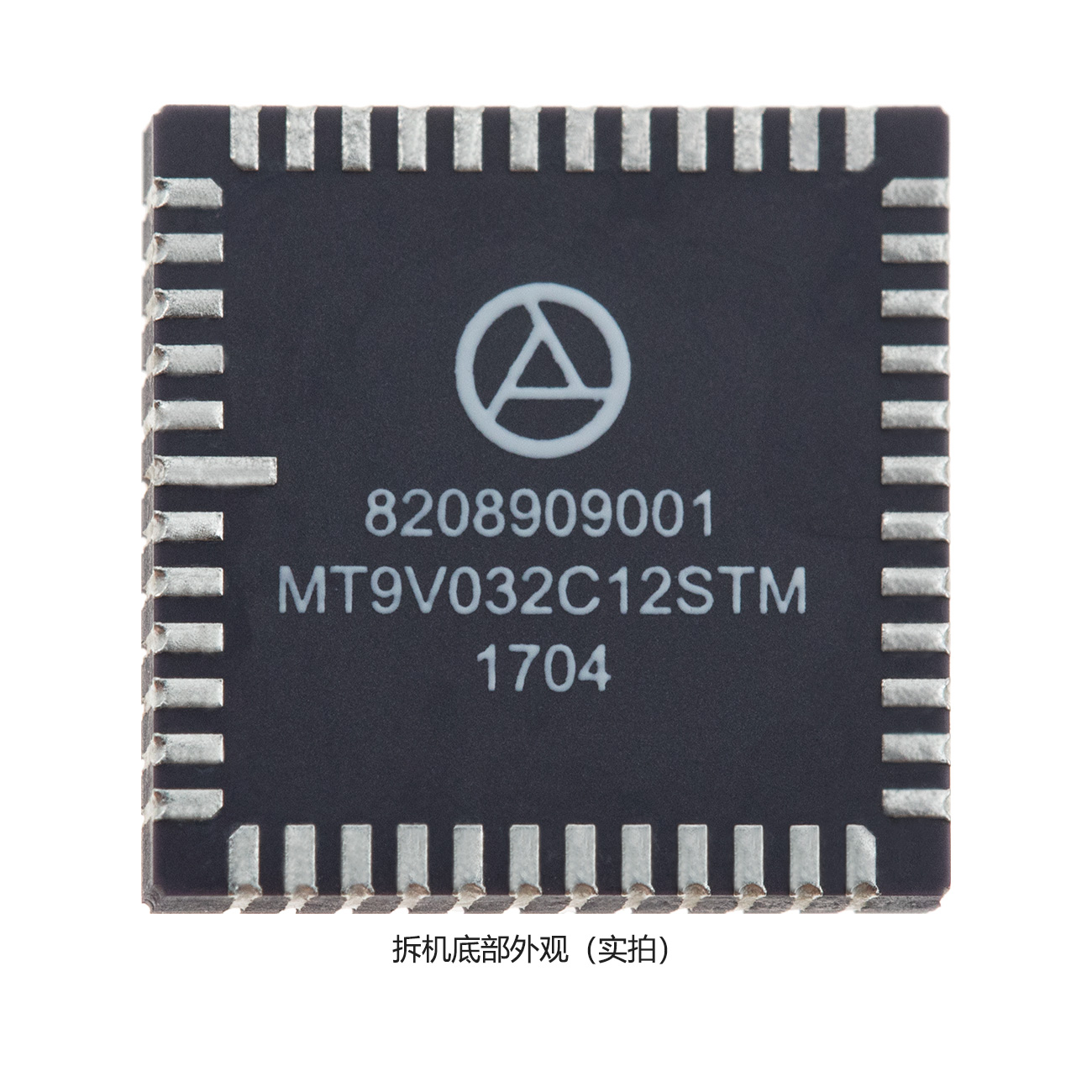

以下图片为拆机货

大像元尺寸6x6μm,762x480
Aptina MT9V032C12ST
就算是拆机的MT9V032C12CTM,质量也是很好的,跟新的无异,锡脚平整光洁,包退包换,无须担心坏的不能退,卖家信誉第一,不会让用户吃亏。


有关MT9V032的价格,datasheet,简介,电路图,原理图,框架图,文档下载,原装现货,现货库存,芯片,图片,规格书,代理商,技术支持,产品介绍,参数,方案商,分销商,经销商,官网,生产厂家,专卖店,高价收购,模组,模块,特价,库存,生产商,哪里买,性价比,用途,封装厂,晶圆厂,代工厂,可咨询本公司

https://www.sunnywale.com/uploadfile/2023/0420/MT9V032_Awin.pdf
点击或者复制上面链接到浏览器打开,MT9V032 datasheet PDF file可免费下载,Click or copy the link to free download the datasheet PDF file.

满2件全国包邮,如果你有货,可以卖给我,当我求购MT9V032,你需要购买MT9V032,可以找我买。
Freight is free when you buy 2 pieces in China, if you have MT9V032 inventory, you can sell to me, if you need buy MT9V032, you can ask me to buy.

如果想要了解此同类产品黑白MT9V034C12STM 或 彩色MT9V034C12STC,或请点击相应链接,或访问本公司官网:sunnywale.com,搜索关键词“MT9V034”,即可展现更多详情。
If you want to know about similar products MONO MT9V034C12STM or RGB MT9V034C12STC, pls click the links,or Visit The official website: sunnywale.com,Search the keywods“MT9V034”,it can show more details.
