IMX178LQJ SONY 5MP5百万像素级6.44M有效像素彩色CMOS视觉机器、工业相机、安防监控摄像机图像传感器，可代替IMX185LQJ
2021-10-19 10:01:29
点击购买
IMX178LQJ,SONY索尼5MP 6百万像素级sensor,Type 1/1.8-inch, 6.44MEffective Pixel sensor,机器视觉相机，工业相机，安防监控摄像机图像传感器，IMX185LQJ代用型号，微弱光安防摄像机图像传感器,5百万像素图像传感器，1/2 CMOS传感器,IMX185LQJ代替型号，兼容IMX185LQJ
IMX178LQJ,SONY索尼5MP 6百万像素级sensor,Type 1/1.8-inch, 6.44MEffective Pixel sensor,机器视觉相机，工业相机，安防监控摄像机图像传感器，IMX185LQJ代用型号，微弱光安防摄像机图像传感器,5百万像素图像传感器，1/2 CMOS传感器,IMX185LQJ代替型号，兼容IMX185LQJ
对角线8.92 mm (Type 1/1.8) 6.44 m有效像素彩色CMOS图像传感器
背照结构CMOS图像传感器用于安全摄像机和工业应用，实现高灵敏度和高动态范围
Sony开发了背照结构CMOS图像传感器“IMX178LQJ”，支持4:3、5:4、16:9三种格式，光学大小为1/2-inch，像素为5M-Effective。采用2.4 μm单位像素背光结构和14位ADC，具有高分辨率、高灵敏度和高动态范围的优点，这是安全摄像机所必需的。
描述
IMX178LQJ-C是一款对角线8.92 mm (Type 1/1.8) CMOS有源像素型图像传感器，具有方形像素阵列和6.44 M有效像素。该芯片采用模拟2.9 V、数字1.2 V和接口1.8 V三路电源供电，功耗低。
采用R、G、B三原色马赛克滤光片，实现高灵敏度、低暗电流、无涂布。
该芯片具有可变电荷积分时间的电子快门。(应用领域:监控摄像机、FA摄像机、工业摄像机)
特性
◆ CMOS有源像素型点
◆ 内置定时调节电路、H/V驱动和串行通信电路
◆ 输入频率
54 MHz或27 MHz / 74.25 MHz或37.125 MHz
◆ 推荐记录像素数:约3072 (H) × 2048 (V)。6.29像素
◆ 读出模式
全像素扫描模式下6M像素(3:2)
每种格式5M像素(4:3 / 5:4 QSXGA / 16:9)
水平/垂直2 × 2分组模式，水平/垂直任意裁剪模式
1080p-全高清读出
720p高清读出(2 × 2帧)
垂直/水平方向-正/反转读数
◆ 读出速率
5m像素读出模式下最大帧率:12位60帧/秒，14位30帧/秒
6m像素全读出模式下最大帧率:10位59.94帧/秒，12位29.97帧/秒
◆ 变速快门功能(分辨率1H单位)
◆ 10位/ 12位/ 14位A/D转换器
◆ CDS/PGA功能
性能模式:0 dB ~ 48 dB(步距0.1 dB)
0 dB至24 dB:模拟增益
24.1 dB至48 dB:模拟增益+数字增益0.1 dB至24 dB
性能模式:3db ~ 51db(步距0.1 dB)
3 dB至27 dB:模拟增益
27.1 dB至51 dB:模拟增益+数字增益0.1 dB至24 dB
◆ 支持I/O切换
低电压LVDS (150 mVp-p)串行(4ch / 8ch / 10ch切换)DDR输出
◆ 推荐出瞳距离:- 30mm至-∞

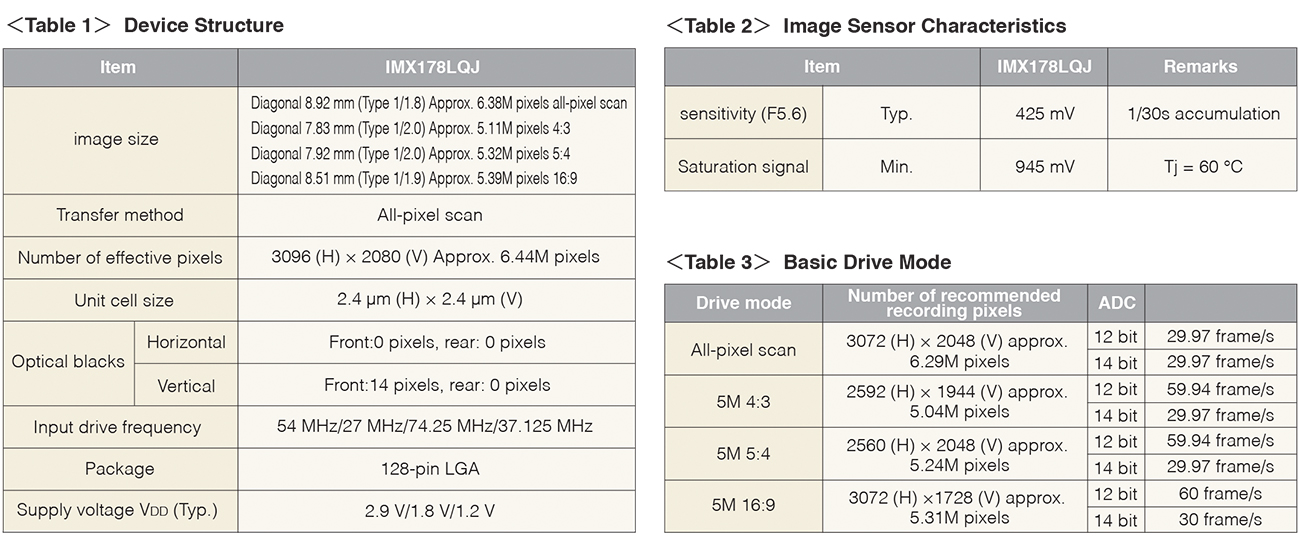

设备结构
◆ CMOS图像传感器
◆ 图像大小、格式
对角线约8.92毫米(1/1.8型)638万像素(3:2)
对角线约7.83毫米(1/2.0型)511万像素(4:3)
对角线约7.92毫米(1/2.0型)532万像素(5:4)QSXGA
对角线约8.51毫米(类型1/1.9)539万像素(16:9)
◆ 总像素数
3096 (H) × 2094 (V)近似648万像素(3:2)
◆ 有效像素数
3096 (H) × 2080 (V)644万像素(3:2)
2616 (H) × 1976 (V)近似。517万像素(4:3)
2584 (H) × 2080 (V)537万像素(5:4)QSXGA
3096(高)× 1760(宽)545万像素(16:9)
◆ 活动像素数
3089 (H) × 2064 (V)近似638万像素(3:2)
约2609 (H) × 1960 (V)511万像素(4:3)
2577 (H) × 2064 (V)532万像素(5:4)QSXGA
约3089 (H) × 1744 (V)539万像素(16:9)
◆ 推荐记录像素数
3072 (H) × 2048 (V)近似629万像素(3:2)
2592 (H) × 1944 (V)约5.04万像素(4:3)
2560 (H) × 2048 (V)524万像素(5:4)QSXGA
3072 (H) × 1728 (V)531万像素(16:9)
◆ 单体尺寸
2.4μm (H) × 2.4μm (V)
◆ 光学黑色
水平(H)方向:前0像素，后0像素
垂直(V)方向:正面14像素，背面0像素
◆ 基材：硅
背光结构2.4 μm单位像素
●10位/12位/14位A/D转换器
●支持类型1/2 5MP有效像素3种格式
●HLP (High Light Performance,高光性能)模式
●LLP(微光性能)模式
●引脚兼容现有产品“IMX185LQJ”*1
高灵敏度
为了实现高灵敏度，这是安防摄像机最重要的特性之一，这次索尼开发了背照结构2.4 μm单位像素，实现了与现有背照结构2.8μm单位像素的“IMX136LQJ”*2的等效灵敏度。IMX136LQJ的近红外灵敏度也得到了提高，相当于IMX236LQJ*3，适用于昼/夜相机和近红外光LED作为辅助光源。
*2:见cx新闻第68卷的新产品部分。
*3:有关IMX236LQJ的详细信息，请参阅本卷的新产品部分。
高动态范围
动态范围由饱和信号与暗随机噪声的比值决定。具有14位ADC的IMX178LQJ降低了量化噪声，也抑制了暗随机噪声。结果表明，该方法实现了高动态范围，相当于现有的3.75 μm单位像素IMX104LQJ*4。它能使清晰的图像质量在光明和黑暗的区域，即使是高对比度的物体。
*4:见CX-NEWS第68卷的新产品部分。
图像格式
安防摄像头的图像大小格式通常为4:3，鱼眼镜头为5:4，全高清镜头为16:9。IMX178LQJ支持所有这三种格式的5M像素高分辨率。同时，它还保证了高分辨率、高灵敏度和高动态范围。Ca-tion最适用于1/2型镜头的高性能安全摄像头。
与现有索尼产品的兼容性
IMX178LQJ引脚兼容3.75 μm单位像素全高清图像传感器ICX185LQJ，意思是IMX178LQJ可代替IMX185LQJ，PIN对PIN，支持1/2"型镜头。如果您正在使用IMX185LQJ，请不要错过尝试IMX178LQJ的更好的性能的机会。
