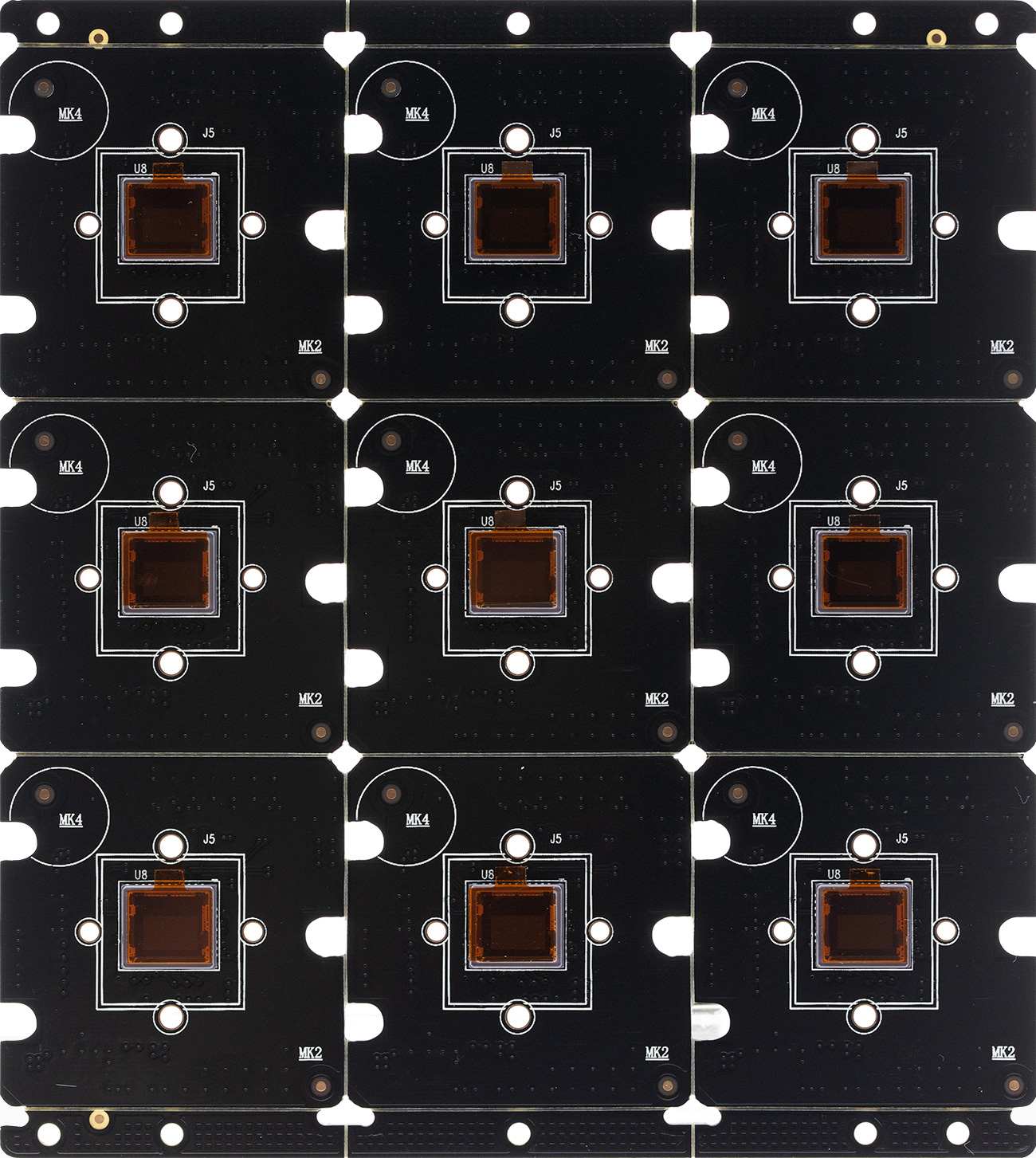

MN34220PLJ松下Panasonic 1/3 2MP@120fps action sport camera cmos sensor运动相机高清图像传感器，感光芯片
2022-04-26 21:25:37
点击购买
MN34220PLJ，松下Panasonic感光芯片， 1/3 2MP@120fps， action camera sensor， sport camera cmos sensor，运动相机高清图像传感器，感光芯片，松下200万像素120帧感光，松下运动相机模组
At dark night, not everything is visible to the human eye but Panasonic's νMaicovicon® image sensor is able to deliver vivid color movie, and catch small letters clearly.
1/ 2.86 inch 2.36M Pixel MN34220PL
1/ 3 inch 2.12M Pixel MN34229PL
Key Features
● Offering high sensitivity from Panasonic’s proprietary pixel technology
● Capturing sharp and vivid color images at 0.05 lux
● High speed*1
● New Wide Dynamic Range function supports high speed and high sensitivity movie under different light conditions
● Lowest noise*2 sensor in the market
● Industry’s leading low power consumption sensor
● Industry’s leading small QFN package*3
*1 : Full HD Mode MN34220 : 120fps, MN34229 : 60fps
*2 : February 2014, Panasonic’s investigation
*3 : Package size : 46pin : 8.30mm x 9.40mm x 1.53mm
在黑暗的夜晚，不是所有的东西都能被人眼看到，但松下公司的νMaicovicon®图像传感器能够传递生动的彩色电影，并清晰地捕捉小字母。
1/ 2.86英寸2.36M像素MN34220PL
1/ 3英寸2.12M像素MN34229PL
关键特性
●采用松下专有像素技术，提供高灵敏度
●在0.05 lux捕捉锐利和生动的彩色图像
●高速* 1
●全新的宽动态范围功能，支持不同光照条件下的高速和高灵敏度电影
●市场上噪音最低*2的传感器
●业内领先的低功耗传感器
●业内领先的小型QFN封装*3
*1:全高清模式MN34220: 120帧，MN34229: 60帧
*2: 2014年2月，松下的调查
*3:包装尺寸:46pin: 8.30mm × 9.40mm × 1.53mm
-----------------------------------------------------------------------
Hi3516A+MN34220配置为支持60fps调试
Hi3516A提供的Demo程序默认配置为支持30fps，其支持配置为60fps，具体调试过程如下，配套的CMOS为索尼MN34220。
1、3516A支持60帧，不需要修改驱动mn34220_cmos.c中CMOS帧率模式的默认值。
HI_U8 gu8SensorImageMode =SENSOR_1080P_30FPS_MODE;
//HI_U8 gu8SensorImageMode = SENSOR_1080P_60FPS_MODE;
2、mn34220_coms.c中CMOS实际使用的帧率是应用层设置给底层的，应用层在初始化isp时，会设置ISP的公共属性，其中包括配置给CMOS的帧率。此处将帧率修改为60帧即可。
HI_S32 SAMPLE_COMM_ISP_Init(WDR_MODE_E enWDRMode)
{undefined
…
switch (SENSOR_TYPE)
{undefined
…
case PANASONIC_MN34220_SUBLVDS_1080P_30FPS:
case PANASONIC_MN34220_MIPI_1080P_30FPS:
case APTINA_AR0330_MIPI_1080P_30FPS:
stPubAttr.enBayer =BAYER_GRBG;
//stPubAttr.f32FrameRate = 30;
stPubAttr.f32FrameRate = 60;
stPubAttr.stWndRect.s32X =0;
stPubAttr.stWndRect.s32Y =0;
stPubAttr.stWndRect.u32Width =1920;
stPubAttr.stWndRect.u32Height =1080;
…
}
s32Ret = HI_MPI_ISP_SetPubAttr(IspDev,&stPubAttr);
}
当帧率配置为60时，ISP应用层会将该参数设置到CMOS底层。
3、实际测试情况
（1）场景1：H.264@1080p@30fps+H.265@1080p@30fps+H.264@D1@30fps
样例程序SAMPLE_VENC_1080P_CLASSIC，实现如上三路码流实时编码，帧率默认设置为30，实时编码都正常。
将帧率设置为60fps时，CMOS->VI->VPSS均正常，通过调试信息打印，输出的实时帧率均为60fps，但是VENC模块调试信息显示编码通道性能不足导致编码失败次数较多。如下StartOk为编码成功的帧数，OverLoad为性能不足导致编码失败的次数。
VENC实际输出的帧率为36fps，并不是期望的60fps。
经计算：编码成功帧数/总帧数*60=36，总帧数=编码成功帧数+编码失败帧数
结论：针对场景1080P_CLASSIC三路码流实时编码配置为60fps，编码器性能不足。
（2）场景2：1080P@60fps+VGA@30fps
参考《Hi3516A 专业型HD IP Camera SoC产品简介》，3516A视频编码处理性能如下
修改代码实现场景1080P@60fps+VGA@30fsp，2路码流均采用H264编码，帧率设置为60帧，实际测试结果正常。调试信息如下。
对比场景1，帧率设置为60fps，编码器没有编码性能不足导致的编码失败.
VENC实际输出的帧率为60fps
----------------------------------------------------------
有关MN34220PL的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，官网，生产厂家，批量采购，模组，模块，特价，库存，哪里买，性价比，用途，封装厂，晶圆，代工，可咨询本公司
https://www.sunnywale.com/uploadfile/2022/0426/MN34220_34229PL简介_Awin.pdf点击或者复制上面链接到浏览器打开，MN34220PL datasheet PDF file可免费下载，Click or copy the link to free download the datasheet PDF file.
满2件全国包邮，如果你有货，可以卖给我，当我求购MN34220PL，你需要购买MN34220PL，可以找我买。
Freight is free when you buy 2 pieces in China, if you have MN34220PL inventory, you can sell to me, if you need buy MN34220PL, you can ask me to buy.
