PV4019K PIXELPLUS派视尔CSP封装1/4-inch HD Single Chip CMOS Image Sensor with HD-Analog Transmitter带高清模拟发射机，1024X768@30fps，DVP(数字视频并行)和HD-Analog(高清模拟)接口输出的图像传感器



● 1284x724有效像素阵列与RGB拜耳彩色过滤器和微透镜

● 输出接口

  ⊕ DVP(数字视频并行)8位

    ◎ Raw RGB拜耳8位

    ◎ YCbCr422 8位

  ⊕ HD-Analog

● 自动黑电平补偿

● 可编程的帧大小，帧速率，窗口大小，曝光和白平衡增益

● 水平/垂直镜像

● 芯片图像处理:镜片遮光补偿，伽马校正，缺陷校正，颜色校正，NR(2D降噪)，颜色插值，边缘增强     亮度，对比度，去色，自动白平衡，自动曝光控制，背光补偿，色彩饱和度，弱光增强

● 自动消除闪烁

● 带有cd的自动IR-LED/TDN(移动)滤波器控制器

● 可编程静态停车指南

● 软件复位

● 片上锁相环(PLL)

● 包括I2C主控

● 晶体输入支持

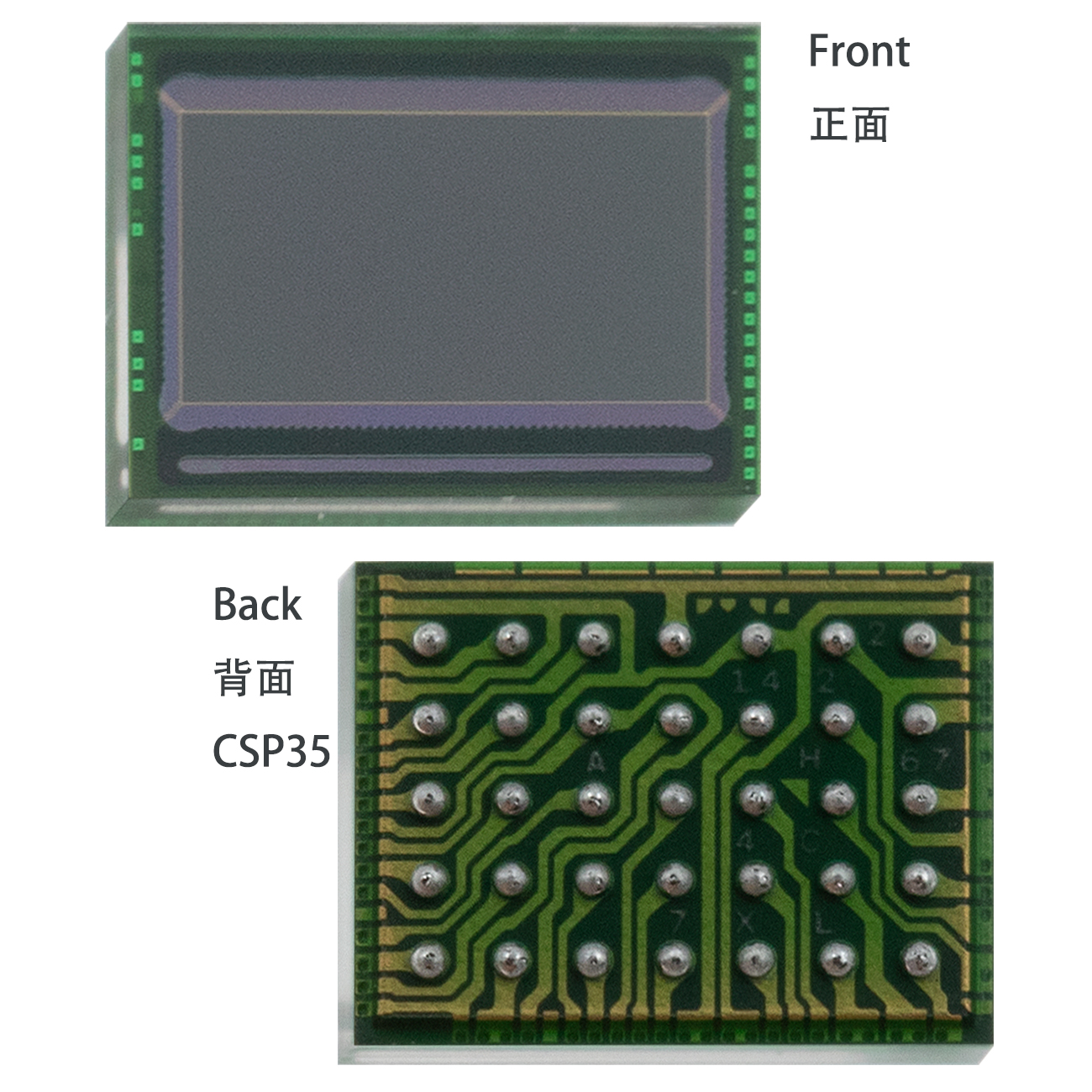

● 封装 :35Pin-CSP



PV4109K是一个1/4英寸CMOS图像传感器，带有HD-Analog Transmitter。它是一个单芯片，有效像素阵列为1284(宽)x 724(高)。PV4109K能够以30帧/秒的最大帧率生成PVI(HD-Analog)数据。通过I2C接口控制片上传感器功能。



PV4109K具有1284 x 724总像素阵列，包括用于逐步读取像素数据的列/行驱动电路。CDS电路降低了各种来源产生的噪声，这些噪声主要是由工艺变化引起的。通过对像素的输出电平和重置电平之间的差进行采样，可以减少由像素处理变化引起的固定误差信号电平。R、G、B像素输出的每一个像素都可以乘以不同的增益因子，以平衡不同光照条件下图像的颜色。每次将模拟信号转换为一行的数字数据，每一行数据逐列流出。Bayer RGB数据经过一系列图像信号处理，产生各种输出数据。图像信号处理包括伽玛校正、缺陷校正、低通滤波器、颜色插值、边缘增强、颜色校正、对比度拉伸、颜色饱和度、白平衡、曝光控制和背光补偿等操作。PV4109K与pvvi TX支持pvvi (HD-Analog)模拟输出。的通过2线串行接口I2C直接修改寄存器，或通过对包含设备设置的内部/外部rom编程，可以实现对内部功能和输出信号定时的控制。



帧的大小由帧宽和帧高寄存器决定。一帧由(framewidth+1)列和(frameheight+1)行组成，其中一帧的大小允许大于像素数组的总大小。窗口决定了输出图像的大小，它的默认大小是1280 x 720像素。可以通过一个确定的窗口来定义框架的特定区域。对整帧逐行进行像素扫描。帧行计数器和帧列计数器分别受帧宽和帧高值限制，用于指示正在扫描像素的当前坐标。列计数器的值每增加一个像素时钟(pclk)。每当列计数器达到最大值时，行计数器的值就会增加。图2显示了PV4109K的默认框架结构和窗口位置，原点(0,0)在右上角。

注意：原装货PV4109K是批号统一（背面的打字统一），非原装货是做不到的，仅凭这点足以证明这是原装货，任何人都无法在这方面作假。








有关PV4109K的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，官网，生产厂家，批量采购，模组，模块，特价，库存，哪里买，性价比，用途，封装厂，晶圆，代工，可咨询本公司

https://www.sunnywale.com/uploadfile/2022/0824/PV4109K_210527_CRA_Awin.pdf
https://www.sunnywale.com/uploadfile/2022/0824/PV4109K_V05_datasheet_Awin.pdf

点击或者复制上面链接到浏览器打开，PV4109K datasheet PDF file可免费下载
