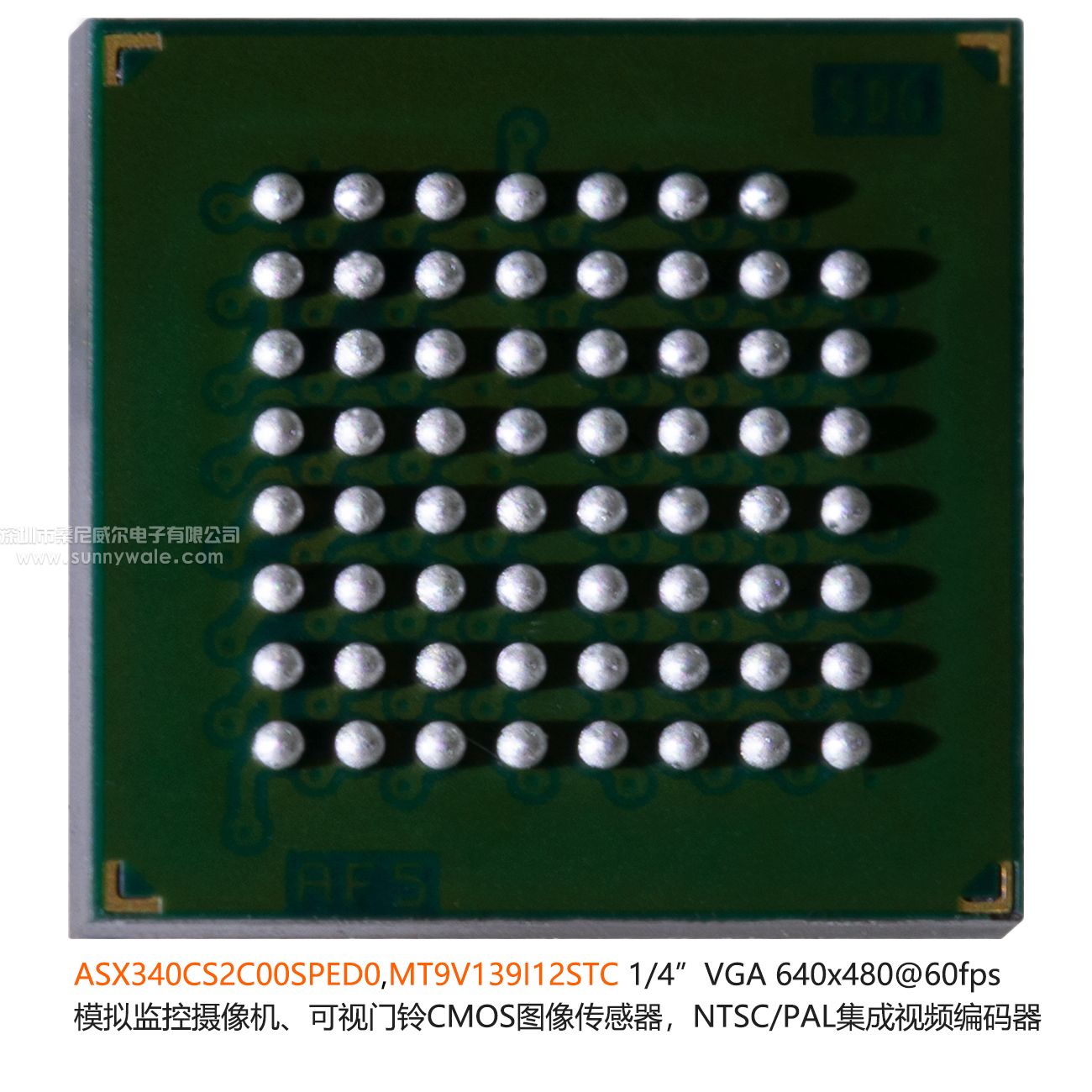

ASX340CS2C00SPED0 (MT9V139) ONSEMI BGA63封装1/4英寸彩色模拟监控摄像机可视门铃CMOS NTSC/PAL数字图像传感器,SOC与覆盖处理器,VGA640X480@60fps
2022-09-23 17:48:56
点击购买amazon

ASX340CS2C00SPED0,ONSEMI BGA63封装1/4英寸,彩色模拟监控摄像机VGA CMOS,可视门铃CMOS图像传感器,NTSC/PAL数字图像传感器,SOC与覆盖处理器,VGA640X480@60fps图像传感器,VGA摄像机芯片,MT9V139
ASX340CS2C00SPED0
ASX340CS2C00SPED0,ONSEMI BGA63封装1/4英寸,彩色模拟监控摄像机VGA CMOS,可视门铃CMOS图像传感器, NTSC/PAL数字图像传感器,SOC与覆盖处理器,VGA640X480@60fps图像传感器,VGA摄像机芯片,MT9V139


特性
 ● 低功耗CMOS图像传感器,集成图像流处理器(IFP)和视频编码器
 ● 1/4英寸光学格式,VGA分辨率(640H x 480V)
 ● 2倍放大缩放和平移控制
 ● ±40额外列和±36额外行,以补偿镜头对准公差
 ● 可选择使用单2.8V电源与芯片外旁路晶体管
 ● 用于动态位图叠加的叠加生成器
 ● NTSC/PAL集成视频编码器,具有覆盖功能和10位I-DAC
 ● 片上图像流处理器执行复杂的处理,如颜色恢复和校正,锐化,伽马,镜头阴影校正,实时缺陷校正,自动白平衡,和自动曝光
 ● 自动黑电平校准
 ● 10位片上模数转换器(ADC)
 ● 芯片上锁相环(PLL)产生的内部主时钟
 ● 两线制串行编程接口
 ● 接口低成本EEPROM和闪存通过SPI总线
 ● 高级主机命令接口
 ● 独立操作支持
 ● 全面的工具支持叠加生成和镜头校正设置
 ● 使用DevWare开发系统



应用
 ● 监控和视频摄像头
 ● 门铃摄像头
 ● 网络协议(IP)摄像头



关键参数
 ● 参数/典型值
 ● 像素尺寸和类型:5.6μm x 5.6μm有源pin -光电二极管,具有低光条件下的高灵敏度模式
 ● 传感器格式:728H x 560V(包括±36行和±40列的镜头对准)
 ● NTSC输出:720H x 480V
 ● PAL输出:720H x 576V
 ● 成像区:阵列总尺寸:3.584mm x 2.688mm
 ● 光学格式:1/4英寸
 ● 帧率:50/60场/秒
 ● 传感器扫描方式:累进扫描
 ● 滤光片阵列:RGB标准拜耳
 ● 快门类型:电子卷帘门(ERS)
 ● 自动功能:曝光,白平衡,黑位偏移校正,闪烁检测和避免,色彩饱和度控制,动态缺陷校正,光圈校正
 ● 可编程控制:曝光,白平衡,水平和垂直落料,颜色,清晰度,伽马校正,镜头阴影校正,水平和垂直图像翻转,缩放,开窗,采样率,GPIO控制

一般的描述
Aptina ASX340CS (MT9V139) 是一款vga格式、单芯片CMOS有源像素数字图像传感器,用于监控、门铃和IP摄像头应用。它捕获VGA分辨率的高质量彩色图像,输出NTSC或PAL交错复合视频。

VGA CMOS图像传感器具有Aptina突破性的低噪声成像技术,在保持Aptina先进的有源像素CMOS工艺技术固有的尺寸、成本、低功耗和集成优势的同时,实现了优越的图像质量(基于信噪比和低光灵敏度)。

ASX340CS是一个完整的芯片上摄像头。它集成了复杂的芯片上的相机功能,通过一个简单的两线串行接口或通过一个附加的SPI EEPROM或闪存可编程,其中包含设置信息,可在启动时自动加载。

ASX340CS执行复杂的处理功能,包括颜色恢复,颜色校正,锐化,可编程伽马校正,自动黑基准夹紧,自动曝光,50Hz/60Hz闪烁检测和避免,镜头阴影校正,自动白平衡(AWB),和动态缺陷识别和校正。

ASX340CS以每秒60或50字段的速度输出交错扫描图像,支持NTSC和PAL视频格式。图像数据可以在一个或两个输出端口上输出:
 ● 复合模拟视频(单端和差分输出支持)
 ● 并行8位、10位数字

ONSEMI 可视门铃CMOS图像传感器
https://www.sunnywale.com/uploadfile/2022/0923/ASX340CS_DS_Awin.pdf
https://www.sunnywale.com/uploadfile/2022/0923/MT9V139_ASX340-DS_Awin.pdf
点击或者复制上面链接到浏览器打开,ASX340CS (MT9V139) datasheet PDF file可免费下载
