提供的通用应用程序说明是所需设置的简要概述编程OV9650 CAMERA CHIP TM。实施指南提供给设计工程师与快速开始提示成功的设计解决方案。

OV9653和OV9650是客户想代替的， Datasheet提供了有关特性、引脚描述和的完整信息OV9650的寄存器。实施指南旨在补充OV9650的PCB布局、寄存器配置和计时参数的考虑快速的产品设计和部署。



OV9650图像传感器功能框图如图1-1所示。OV9650包括:

 ● 图像传感器阵列(1300 x 1028分辨率)

 ● 定时脉冲发生器

 ● 模拟处理块

 ● 数字信号处理器(DSP)

 ● 输出格式化程序

 ● 数字视频接口

 ● SCCB接口



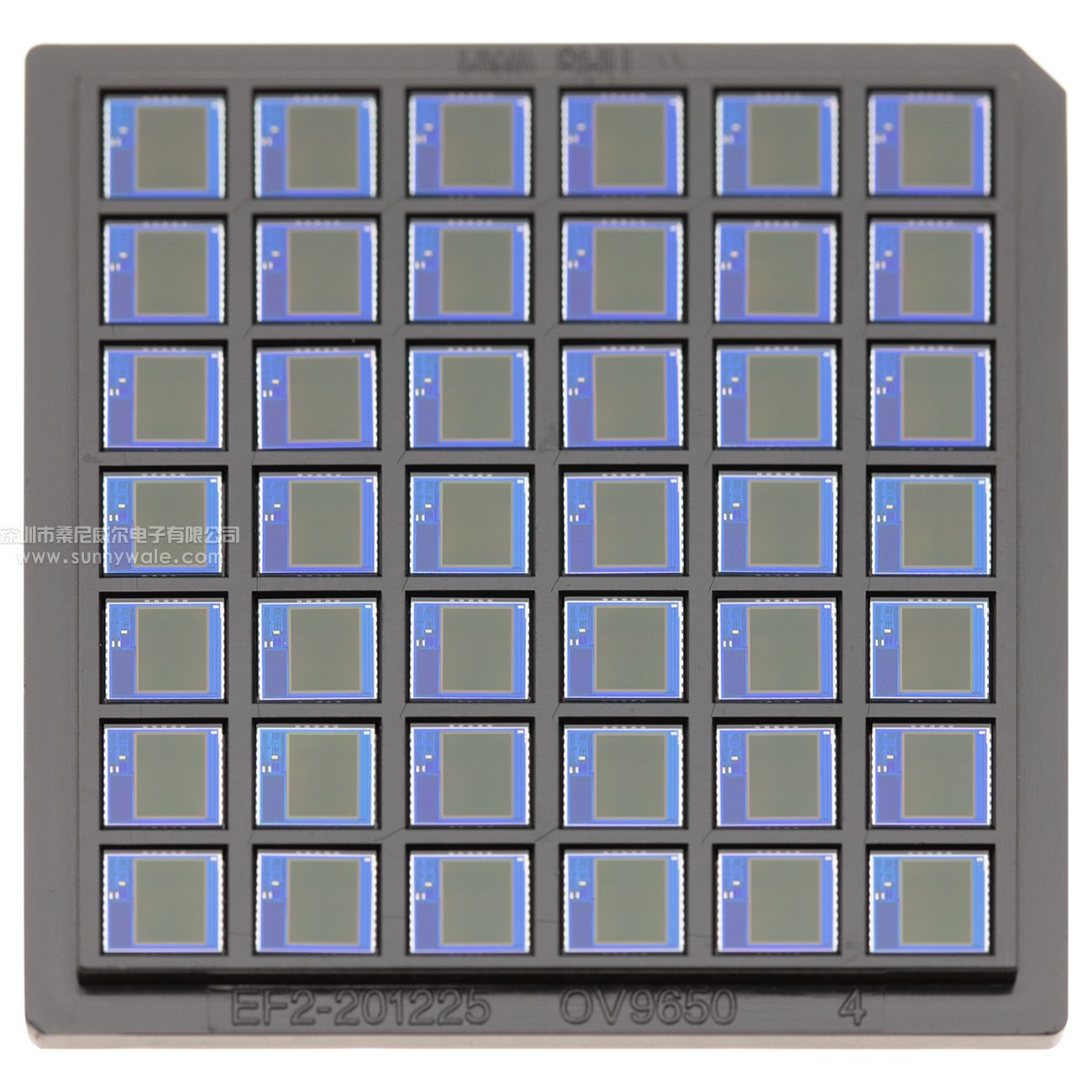

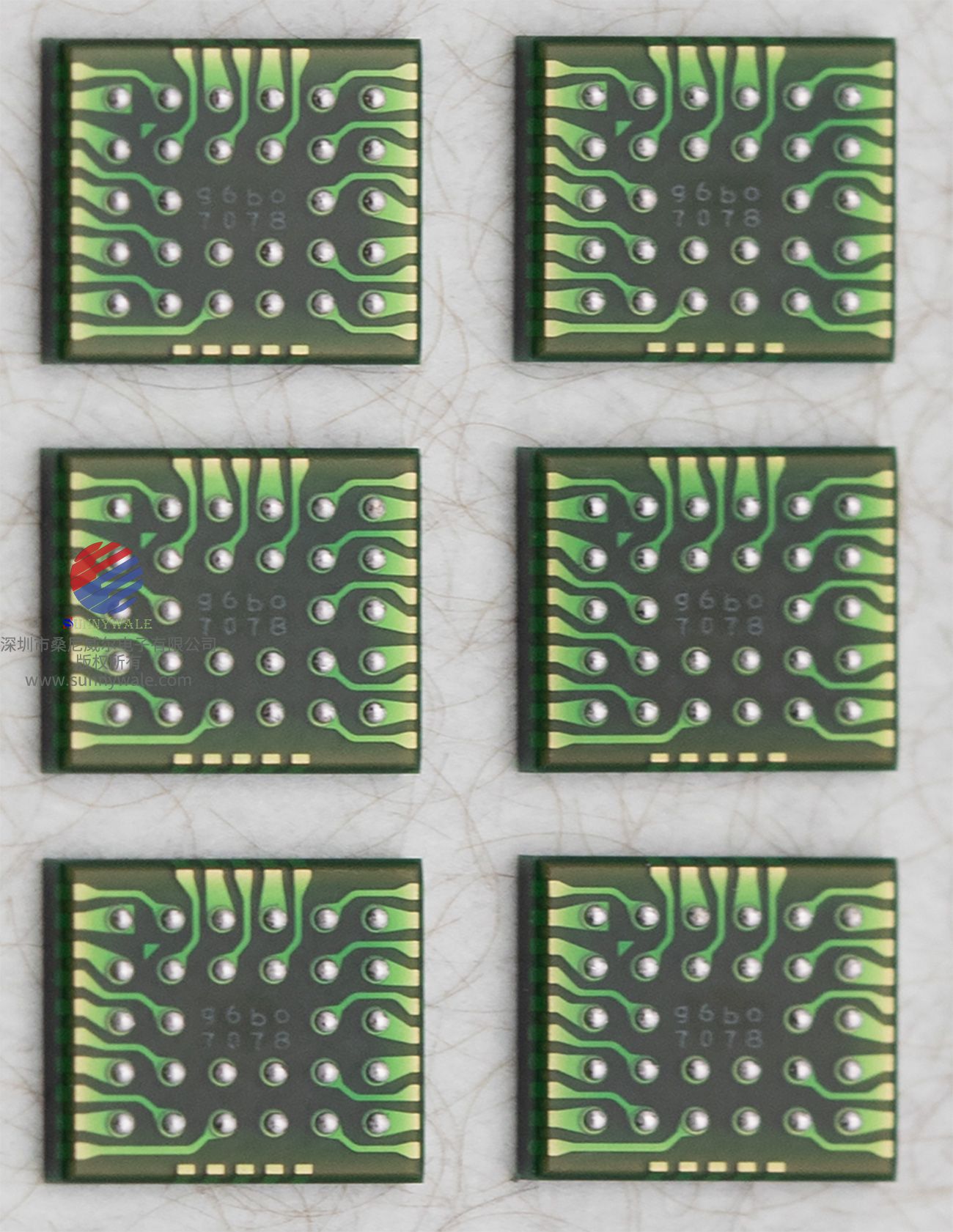

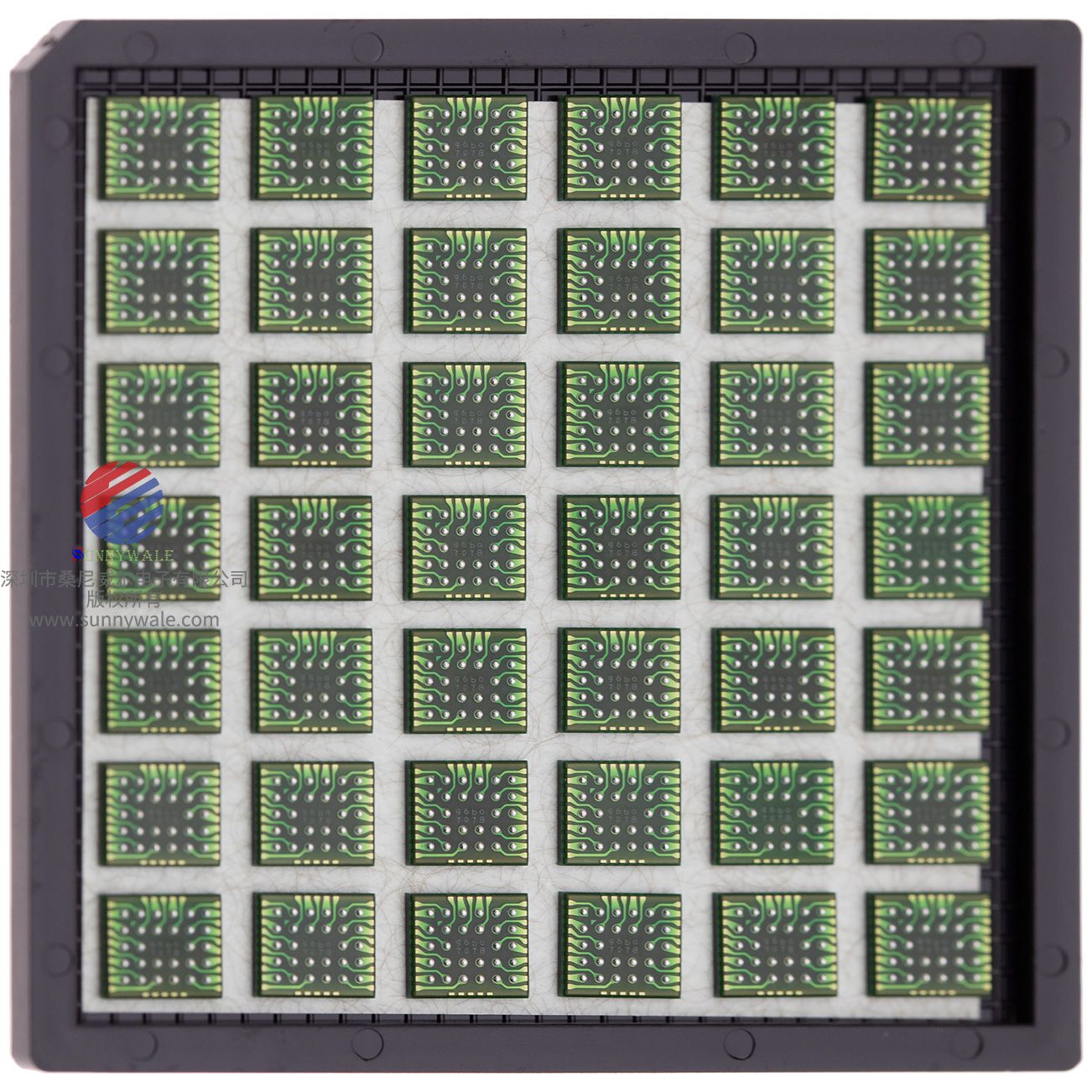

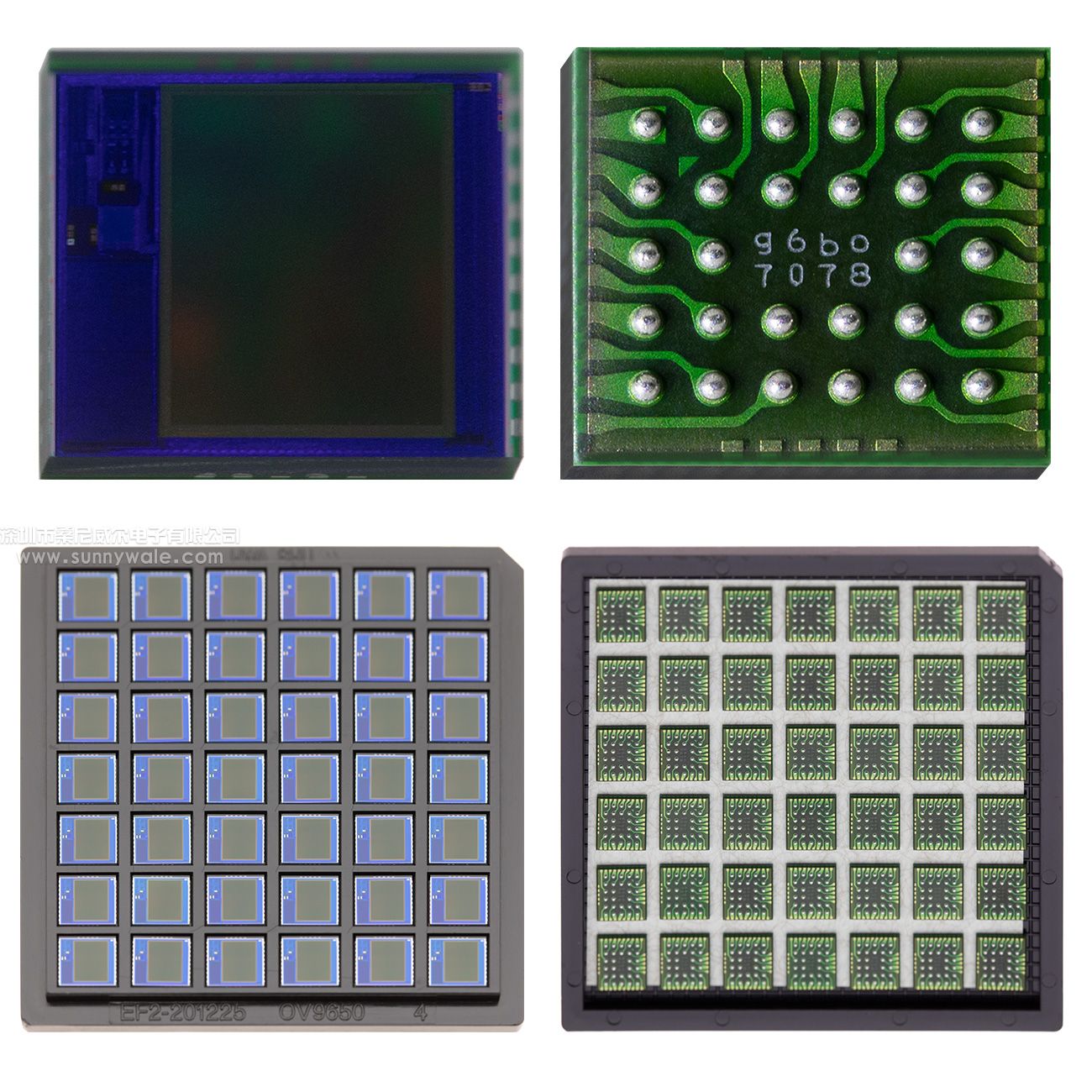

OV9650 CAMERACHIP的活动图像数组大小为1300列* 1028行(1,336,400像素)。像素单元本身是相同的，但有RGB颜色滤镜排列在一行交替BG / GR拜耳模式。最终的YUV/YCbCr图像使用这个滤波模式来插值每个像素的BG或GR的颜色来自于直接照射细胞的光，以及来自于照射细胞的光周围的细胞。“原始RGB”图像没有任何图像处理。



该OV9650 CAMERACHIP支持SXGA (1280x1024)， VGA (640x480)， CIF (352x288)， QVGA(320x240)， QCIF(176x144)， QQVGA (160x120)和QQCIF (88x72)。



SXGA帧生成使用顺序读取行的数组的渐进扫描转移到全境通告了'Raw RGB'输出保留了拜耳滤波器模式，很奇怪行遵循模式(BG)，甚至行遵循模式(GR)。简单的子采样模式而已对于VGA模式，每隔两行和每隔两列跳过一次。OV9650内置VarioPixelTM技术提高了次采样图像的分辨率，降低了噪声水平。降尺度技术降低了输出尺寸。VGA, QVGA, QQVGA, CIF, QCIF，和QQCIF的视角相同，垂直视角减少6.25%，并保持不变。

https://www.sunnywale.com/uploadfile/2022/1018/OV9650_Awin.pdf
点击或者复制上面链接到浏览器打开，OV9650 datasheet PDF file可免费下载



更多详情和高清大图，请复制如下链接到浏览器打开，查看本公司官网；或者直接访问本公司官网：sunnywale.com，搜索关键词"OV9650"，即可查看:



如果想要了解此同类产品OV9653（跟OV9650通用的，可替代的型号），OV9655,或请点击下面链接，或访问本公司官网：sunnywale.com，搜索关键词“OV9653，OV9655”，即可展现更多详情。
