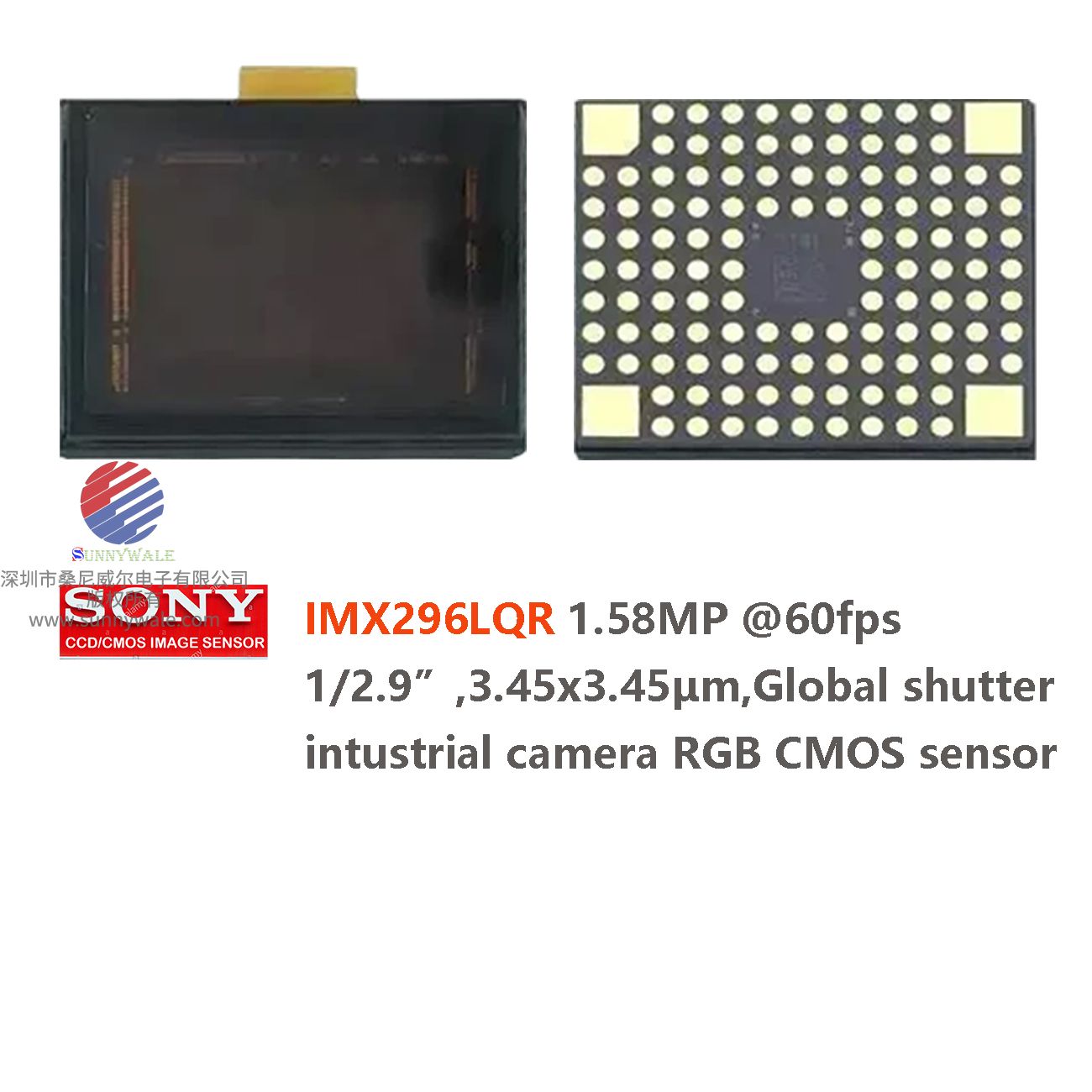

IMX296LQR-C SONY 1/2.9" 1546x1080p 1.58MP@60fps 3.45 μm×3.45 μm 10bit Global shutter 全局快门彩色CMOS图像传感器用于工业相机
2023-03-27 18:44:20

IMX296LQR-C， SONY 1/2.9 ，1546x1080p，1.58MP@60fps 3.45 μm×3.45 μm， 10bit， Global shutter ，全局快门，彩色CMOS，工业相机图像传感器
IMX296LQR-C

IMX296LQR-C是一种对角线6.3毫米(Type 1 / 2.9) CMOS有源像素型固态图像传感器，具有方形像素阵列和1.58 M有效像素。该芯片具有可变电荷积分时间的全局快门。该芯片采用模拟3.3 V，数字1.2 V，接口1.8 V三重电源，功耗低。实现了高灵敏度、低暗电流和低PLS特性。(应用:传感)

特性
◆ CMOS有源像素型点
◆ 内置定时调节电路、H/V驱动、串口通讯电路
◆ 全局快门功能
◆ 输入频率
      37.125 MHz / 74.25 MHz / 54 MHz
◆ 推荐记录像素数:1440 (H) × 1080 (V)左右 1.55 M像素
      读出模式
      全像素扫描模式
      投资回报模式
      垂直/水平‐正常/反向读出模式
◆ 读出速率
      中最大帧速率
      全像素扫描模式:10位:60.3帧/秒
◆ 变速快门功能(分辨率1h单位)
◆ 10位A/D转换器
◆ 具有CDS / PGA功能
      0 dB ~ 24 dB:模拟增益(0.1 dB步长)
      24.1 dB ~ 48db:模拟增益:24db +数字增益:0.1 dB ~ 24db(阶跃0.1 dB)
◆ I/O接口
      CSI-2串行数据输出(1 Lane) RAW10输出
◆ 推荐镜头F数:2.8以上(近侧)
◆ 推荐出口瞳孔距离:- 100mm至-∞

设备结构
◆ CMOS图像传感器
◆ 图像大小
       对角线6.3毫米(类型1 / 2.9)约1.58M像素全像素
◆ 像素总数
      1456 (H) × 1098 (V)约1.60M像素
◆ 有效像素数
      1456 (H) × 1088 (V)约1.58M像素
◆ 活动像素数
      1456 (H) × 1088 (V)约1.58M像素
◆ 推荐记录像素数
      1440 (H) × 1080 (V)约1.56M像素全像素
◆ 单元尺寸
      3.45 μm (H) × 3.45 μm (V)
◆ 光学黑色
      水平(H)方向:前0像素，后0像素
      垂直方向(V):前10像素，后0像素
◆ 基材
      硅
https://www.sunnywale.com/uploadfile/2023/0327/IMX296LQR-C_Fulldatasheet_Awin.pdf
点击或者复制上面链接到浏览器打开，IMX296LQR datasheet PDF file可免费下载

更多详情和高清大图，请复制如下链接到浏览器打开，查看本公司官网；或者直接访问本公司官网：sunnywale.com，搜索关键词"**"，即可查看:

如果想要了解此同类产品**,或请点击相关链接，或访问本公司官网：sunnywale.com，搜索关键词“**，**”，即可展现更多详情。
