IMX183CLK-J SONY索尼2000万像素级（20.48M）对角线15.86毫米1英寸CMOS图像传感器用于方形像素的高像素黑白单色工业级相机
IMX183CLK-J描述
IMX183CLK-J是一种对角线15.86 mm(1英寸型)CMOS图像传感器，具有单色方形像素阵列和大约20.48 M有效像素。12位数字输出使得输出约为20.48 M有效像素，可拍摄高清晰度静态图像。
此外，该传感器可输出约9.03 M有效像素(宽高比约为17:9)。信号以59.94帧/秒的10位数字高清晰度输出格式进行水平和垂直裁剪移动的图片。实现了12位数字输出，可横向拍摄高速高清运动图像垂直加减。
该传感器具有高灵敏度，低暗电流，可变存储的电子快门功能时间。此外，由于本产品设计用于消费者使用的应用程序，请注意，当用于其他应用程序，索尼半导体解决方案公司不保证产品的质量和可靠性。
在将本产品用于消费者以外的应用时，应牢记这种缺乏保证的情况。
IMX183CLK-J特性
◆ 输入时钟频率72mhz
◆ 全像素扫描模式：
水平/垂直2/2线分箱模式
水平/垂直3/3线分组模式
垂直2/9次采样分频水平3分频模式
垂直2/9次采样分仓水平3分仓模式低功耗
垂直2/19次采样分频水平3分频模式
垂直2分频水平2/4次采样模式
◆ 灵敏度高，暗电流小，无污迹，抗晕开特性好
◆变速快门功能(最小单位:1个水平同步信号周期(1XHS))
◆ 低功耗
◆ 片上H驱动、V驱动和串行通信电路
◆ 片上CDS/PGA。增益+27 dB(步距0.1 dB)
◆ 片上9位/10位/12位A/D转换
◆ 支持全像素同步复位(配合机械快门使用)

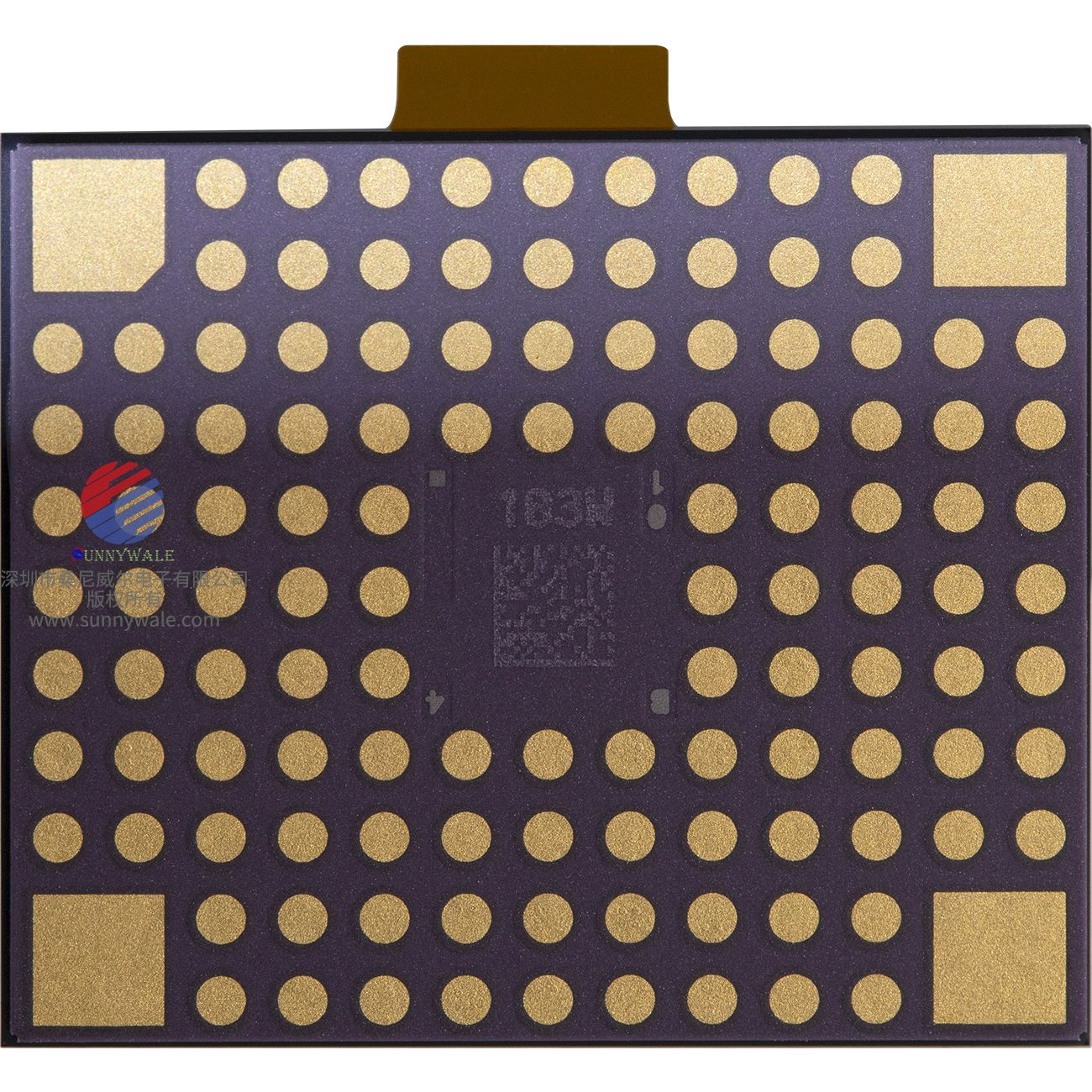

◆ 118pin高精度陶瓷封装
IMX183CLK-J设备结构
◆ CMOS图像传感器
◆ 图像尺寸:对角线15.86 mm(1-inch)
◆ 总像素数:约5 640 (H) × 3710 (V) 约20.92 M像素
◆ 有效像素数
- 1英寸，大约 20.48 M像素使用:5544 (H) × 3694 (V) 约20.48万像素
- 约1/1.4-英寸，9.03 M像素使用:约4152 (H) × 2174 (V) 约9.03 M像素
◆ 活动像素数
- 类型1英寸， 20.48 M像素使用:5496 (H) × 3672 (V) 约20.18 M像素，对角线15.86 mm
- 约1/1.4英寸，9.03 M像素使用:大约4128 (H) × 2168 (V) 约8.95 M像素对角线11.19 mm
◆ 推荐记录像素数
- 1英寸，大约20.48 M像素使用:5472 (H) × 3648 (V)约19.96万像素，宽高比3:2
- 1/1.4英寸，9.03 M像素使用:约4096 (H) × 2160 (V) 约885万像素宽高比17:9
◆ 芯片尺寸:16.05 mm (H) × 12.61 mm (V)
◆ 像元尺寸:2.40 μm (H) × 2.40 μm (V)
◆ 光学黑色：
水平(H)方向:前48像素，后0像素
垂直(V)方向:前16个像素,后0像素
◆衬底材料:硅
◆ 像元尺寸:2.40 μm (H) × 2.40 μm (V)
◆ 光学黑色
水平(H)方向:前48像素，后0像素
垂直(V)方向:前16个像素,后0像素
◆ 衬底材料:硅

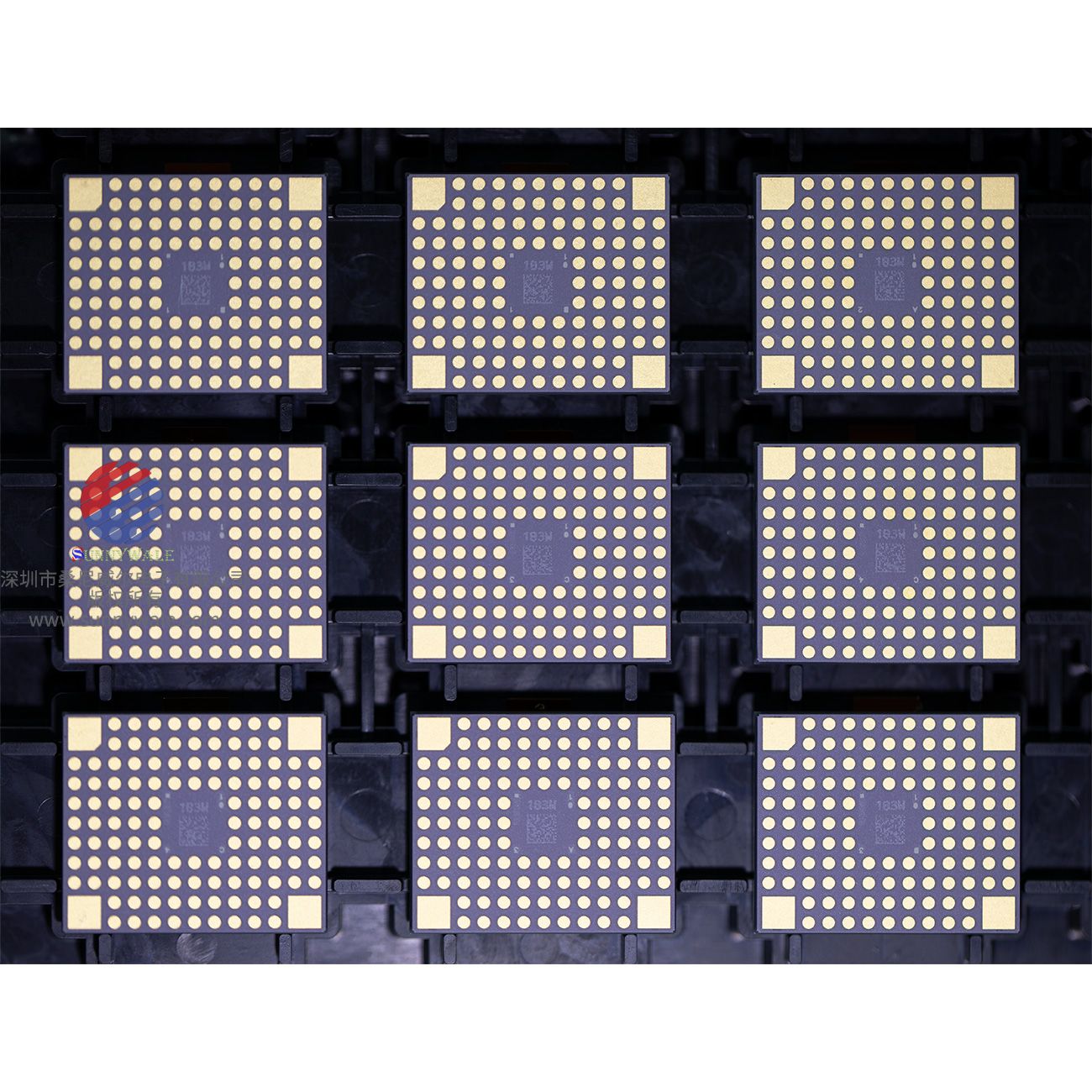

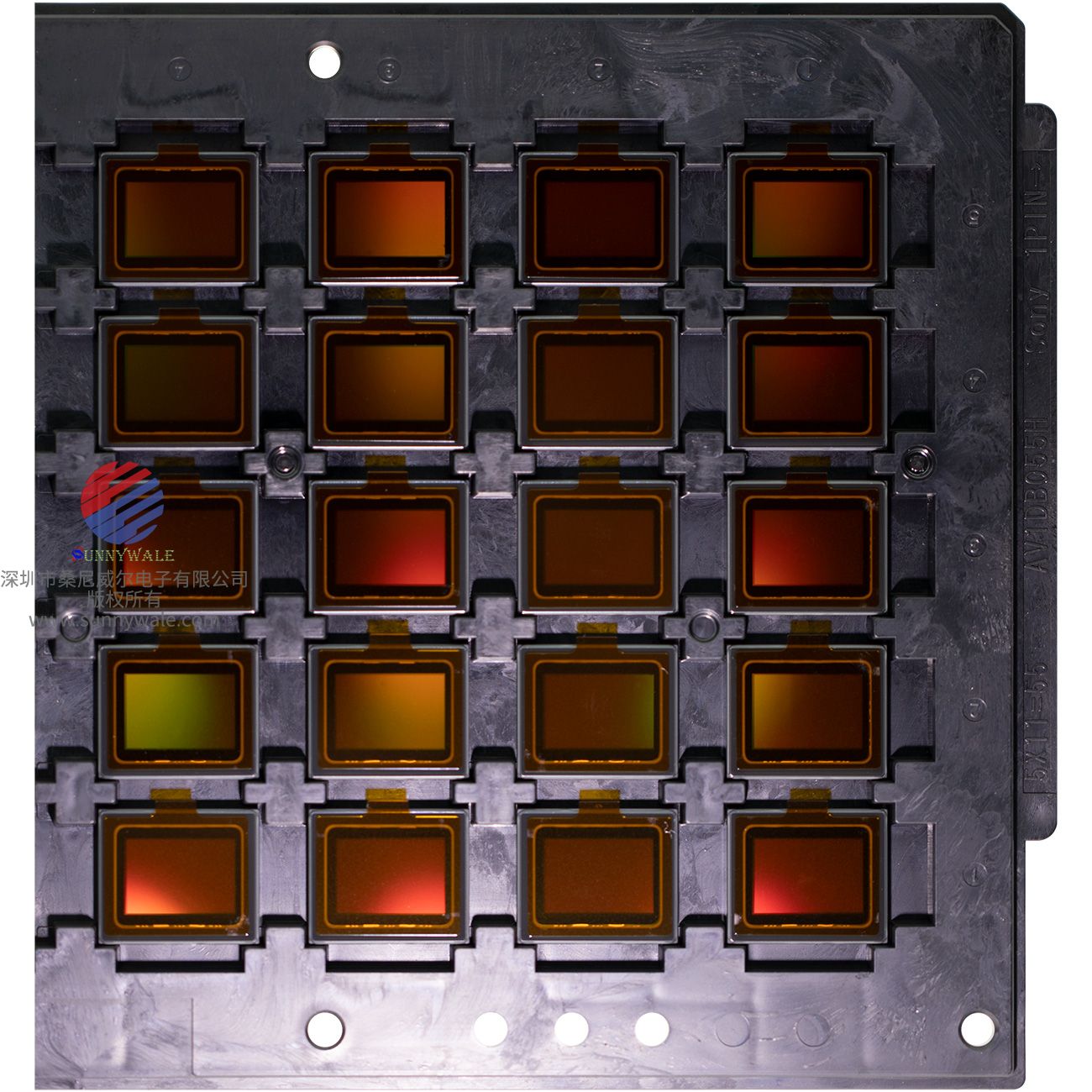

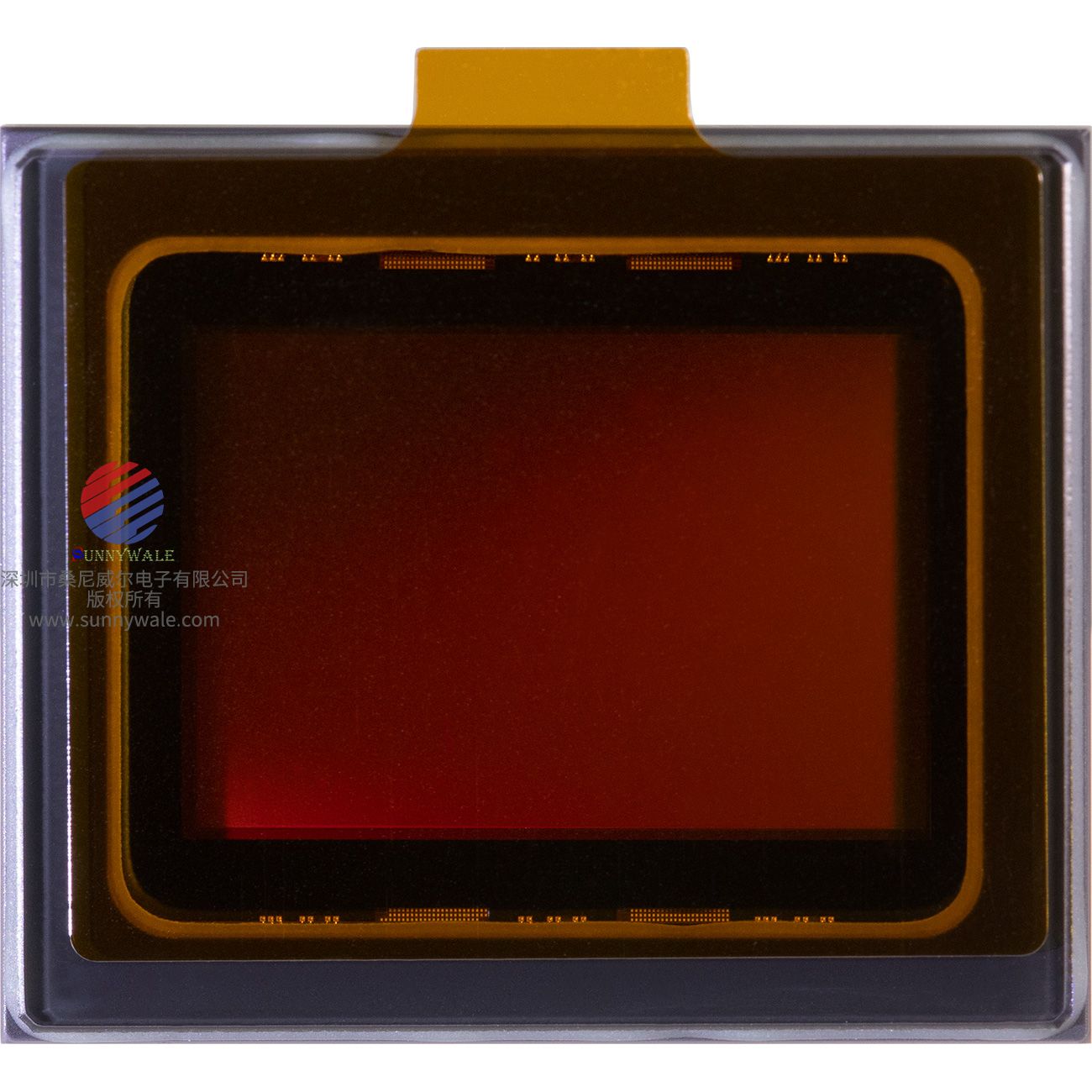

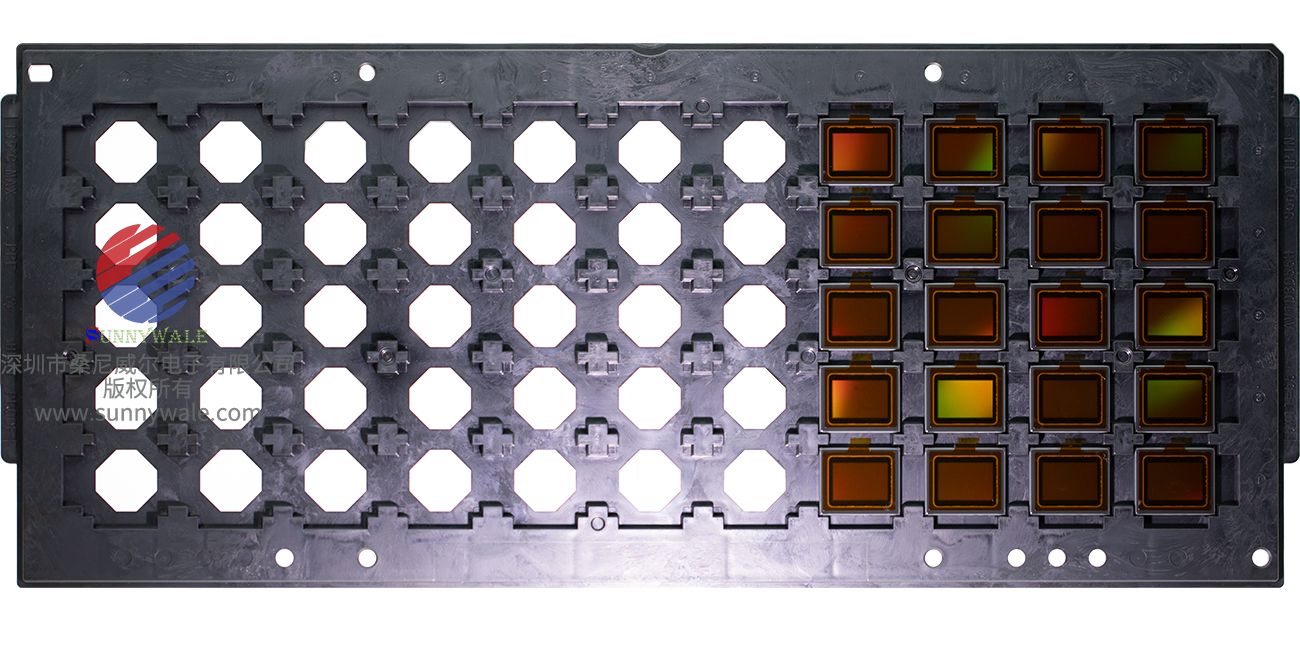

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
