IMX422LLJ 索尼SONY 1/1.7英寸1632×1248_2.03M@477.6fps 高帧率大像元4.5μm SLVS输出，全局快门CMOS黑白图像传感器用于单色FA(工业自动化)/ITS(智能交通系统)相机

2024-06-03 19:46:48

IMX422LLJ 索尼SONY 1/1.7英寸1632×1248_2.03M@477.6fps 高帧率大像元4.5μm SLVS输出，全局快门CMOS黑白图像传感器，用于单色FA(工业自动化)/ITS(智能交通系统)相机、工业相机，可直接代替IMX421LLJ
(IMX422与IMX421功能引脚完全相同；IMX421靶面更大像素总数较高，帧率较慢；IMX422靶面较小，像素总数更少，速度较快；IMX421 2/3" 2.86M 409fps, IMX422 1/1.7" 2.03M 477fps，它们的像素尺寸均为4.5μm，它们的外观尺寸都是20x16.8mm) IMX421LLJdatasheet

IMX422LLJ datasheet，索尼SONY1/1.7英寸，1632×1248_2M@477fps，大像素像元高帧率CMOS，固态全局快门黑白单色，SLVS输出图像传感器，用于单色FA(工业自动化)相机，ITS(智能交通系统)相机，工业相机CMOS传感器

IMX422是一款对角线9.2mm(Type1/1.7，0.59-inch)CMOS有源像素型固态图像传感器，具有方形像素阵列和2.03M有效像素。该芯片具有具有可变电荷积分时间的全局快门。该芯片采用模拟3.3V、数字1.2V、接口1.8V三重供电，功耗低。实现了高灵敏度、低暗电流和低PLS特性。

IMX422LLJ应用：FA(工厂自动化)相机、ITS（智能交通系统）相机

IMX422LLJ 特征

◆ CMOS有源像素型网点

◆ 内置时序调整电路、H/V驱动和串行通信电路

◆ 全局快门功能

◆ 输入频率：37.125兆赫/74.25兆赫/54兆赫

◆ 推荐记录像素数：约1624(H)×1240(V)201万像素

读出模式

全像素扫描模式

垂直/水平1/2二次采样模式

2×2垂直FD分档模式

感兴趣区域模式

垂直/水平-正常/倒置读出模式

◆ 读出率

最大帧率：全像素扫描模式：8位：477.6帧/秒，10位：434.1帧/秒，12位：270.4帧/秒

◆ 8位/10位/12位A/D转换器

◆ CDS/PGA功能

0dB至24dB：模拟增益（0.1dB步进）

24.1dB至48dB：模拟增益：24dB+数字增益：0.1dB至24dB（0.1dB步进）

◆ I/O接口

SLVS (4ch / 8ch切换)输出

SLVS - EC(1车道/ 2车道/ 4车道/ 8车道)输出

◆ 推荐镜头F数：2.8以上（近侧）

◆ 推荐出瞳距离：–100mm至–∞

IMX422LLJ 设备结构

◆ CMOS图像传感器

◆ 图像大小：对角线9.2 mm(类型1 / 1.7)约2.03 M像素全像素

◆ 总像素数：1632 (H) × 1272 (V)大约207万像素

◆ 有效像素数：1632 (H) × 1248 (V)大约203万像素

◆ 活动像素数：1632 (H) × 1248 (V)大约203万像素

◆ 推荐记录像素数：1624 (H) × 1240 (V)大约2.01 M像素全像素

◆ 像元单体尺寸：4.5μm (H) × 4.5μm (V)

◆ 光学黑色

水平(H)方向:前0像素，后0像素

垂直(V)方向:前24像素，后0像素

◆ 基材：硅

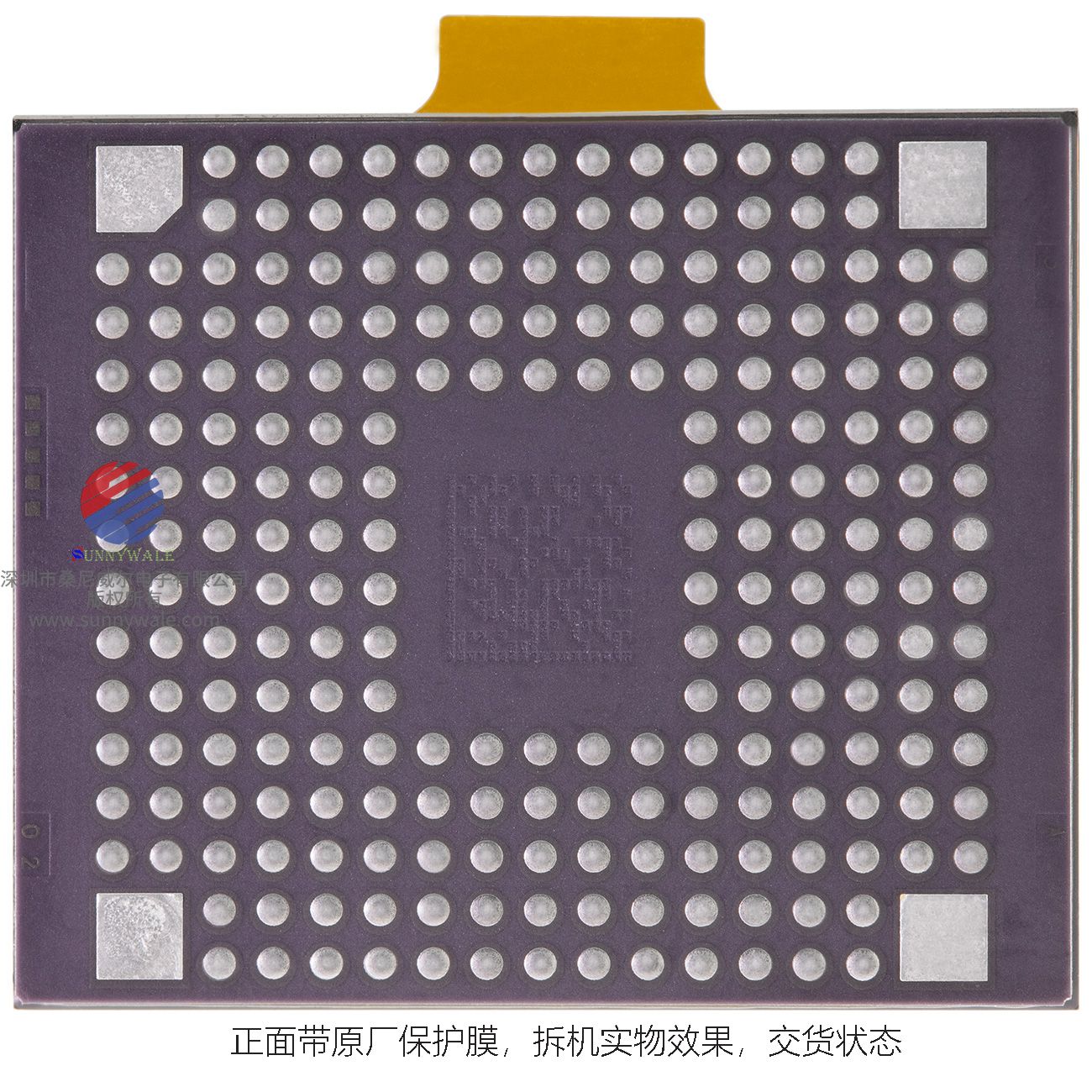

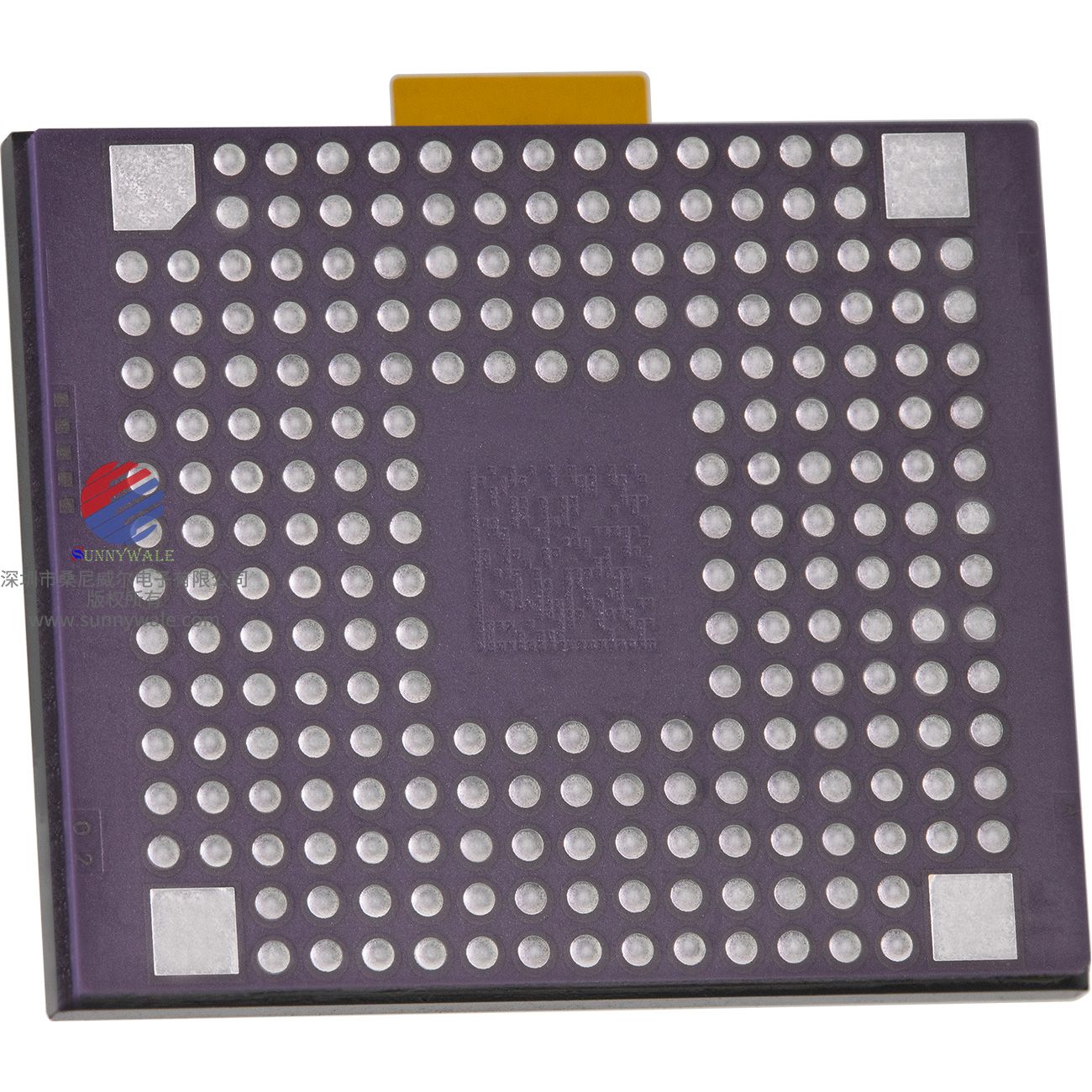

◆ 封装：230pin-LGA

IMX422LLJ 其他功能

该传感器的功能如下:详情请参阅各申请须知。

◆ 多帧设置输出模式(2 / 4帧)

◆ 多重曝光触发模式

◆ 多帧ROI (Multi Exposure + ROI)模式

◆ 长时间曝光低功耗驱动

◆ 简易温度计

◆ 级配压缩

◆ 双ADC

◆ 双触发

◆ 自触发

◆ 模式生成器(参见支持包)

IMX422LLJ 扩展函数

在充分检查和评估后使用这些函数。

◆ 黑色水平自动调节关闭

◆ 短曝光模式

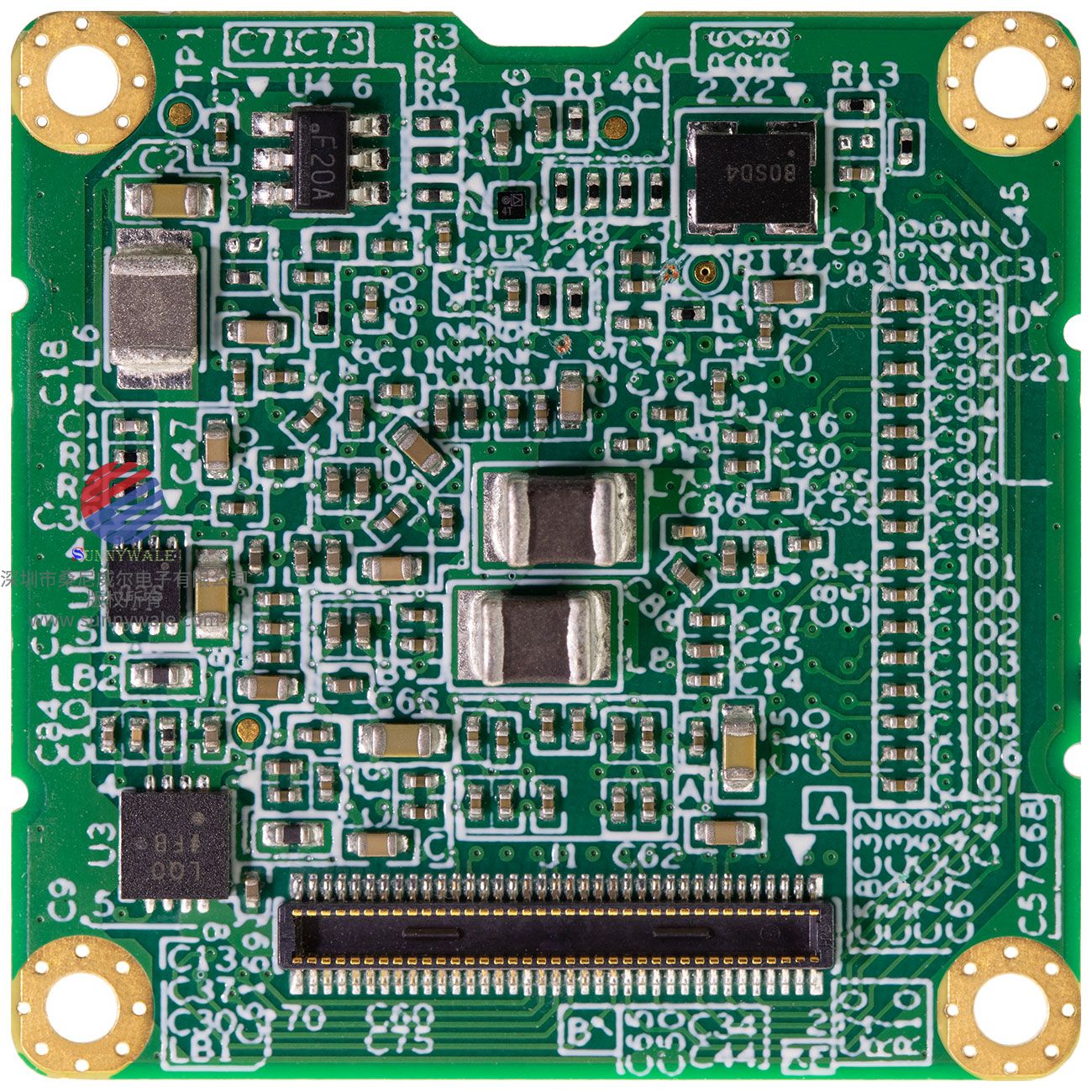

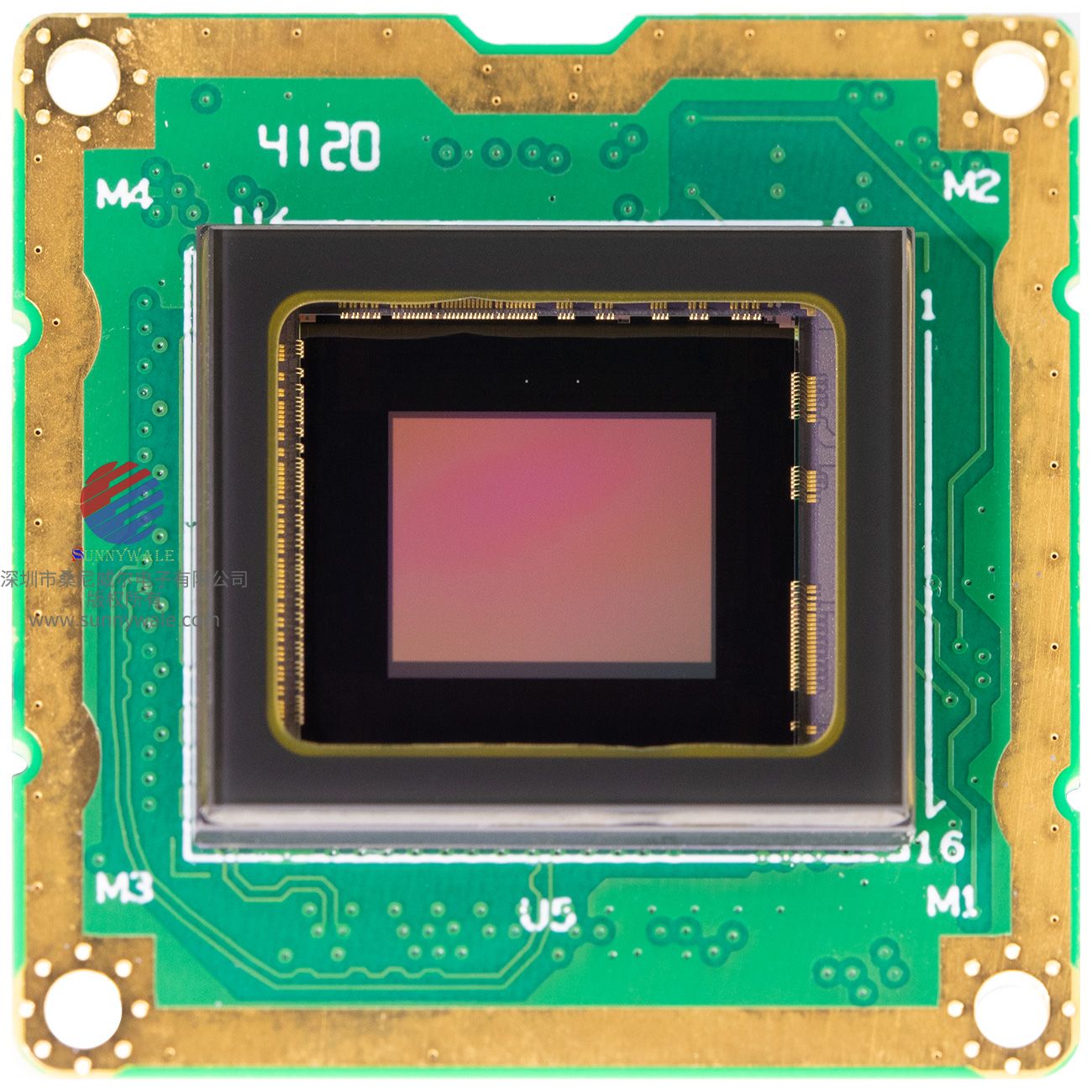

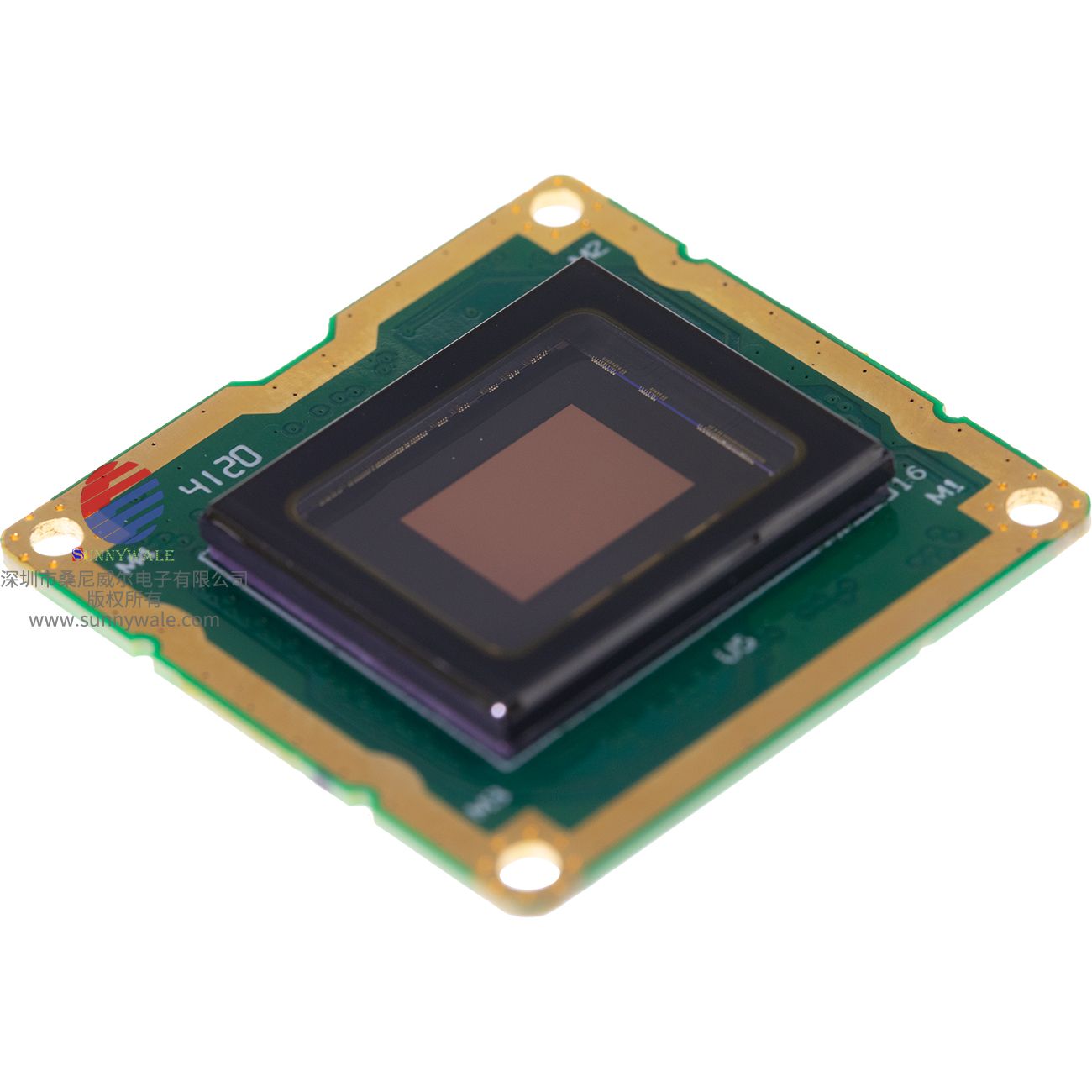

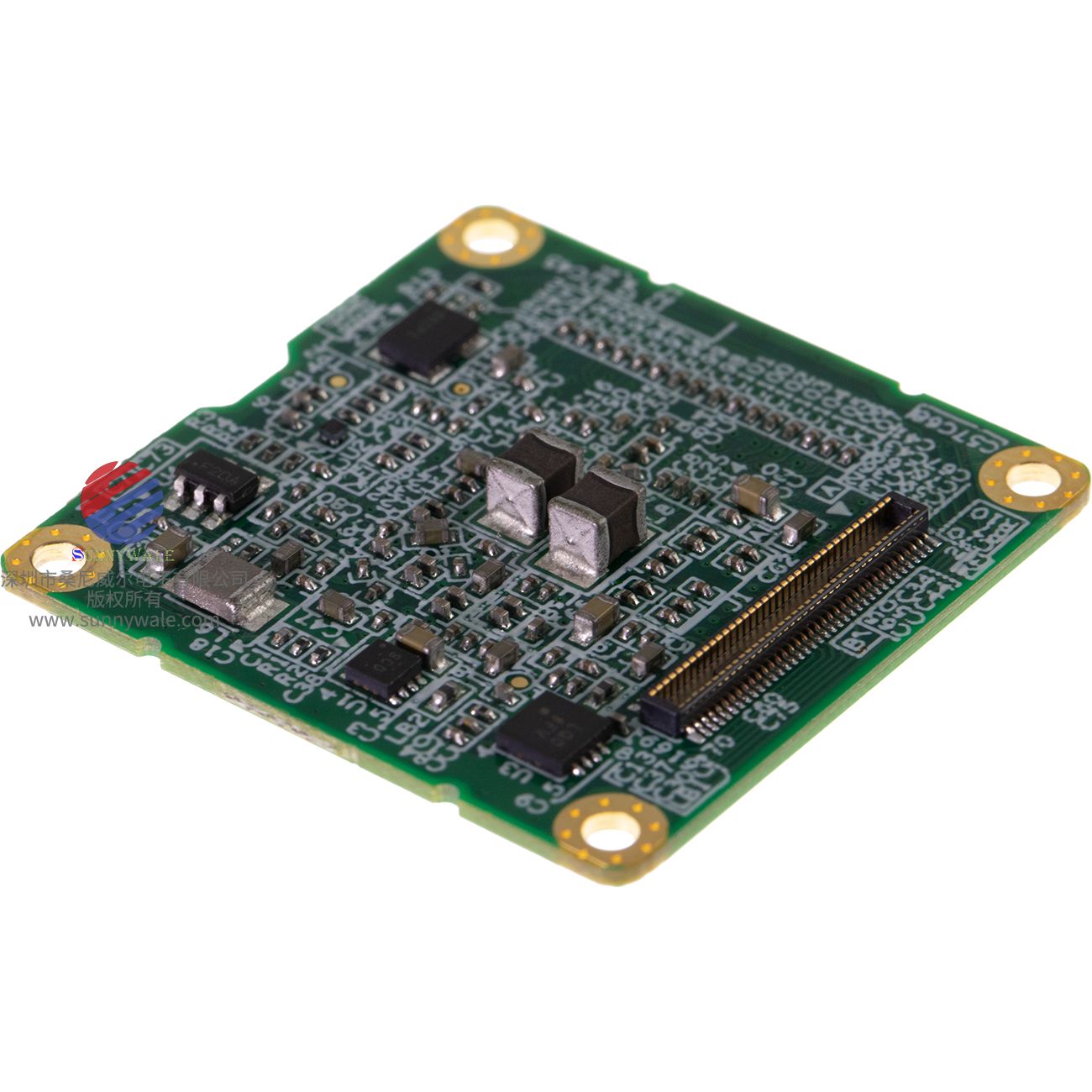

以上所有IMX422LLJ 图片均为实物拍摄后抠图后即上线展示，所见即所得。

有关IMX422的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，可咨询本公司

https://www.sunnywale.com/uploadfile/2024/0603/IMX422LLJ-C_Awin.pdf

点击或者复制上面链接到浏览器打开，IMX422 datasheet PDF file可免费下载

或者直接访问本公司官网：sunnywale.com，搜索关键词"IMX422"，即可查看。

如果想要了解此同类产品IMX421LLJ，或请点击相关链接，或访问本公司官网：sunnywale.com，搜索关键词“IMX421”，即可展现更多详情。

如果你不习惯看中文，那么请你点击English version

马上购买 IMX422LLJ(满2件全国包邮)
