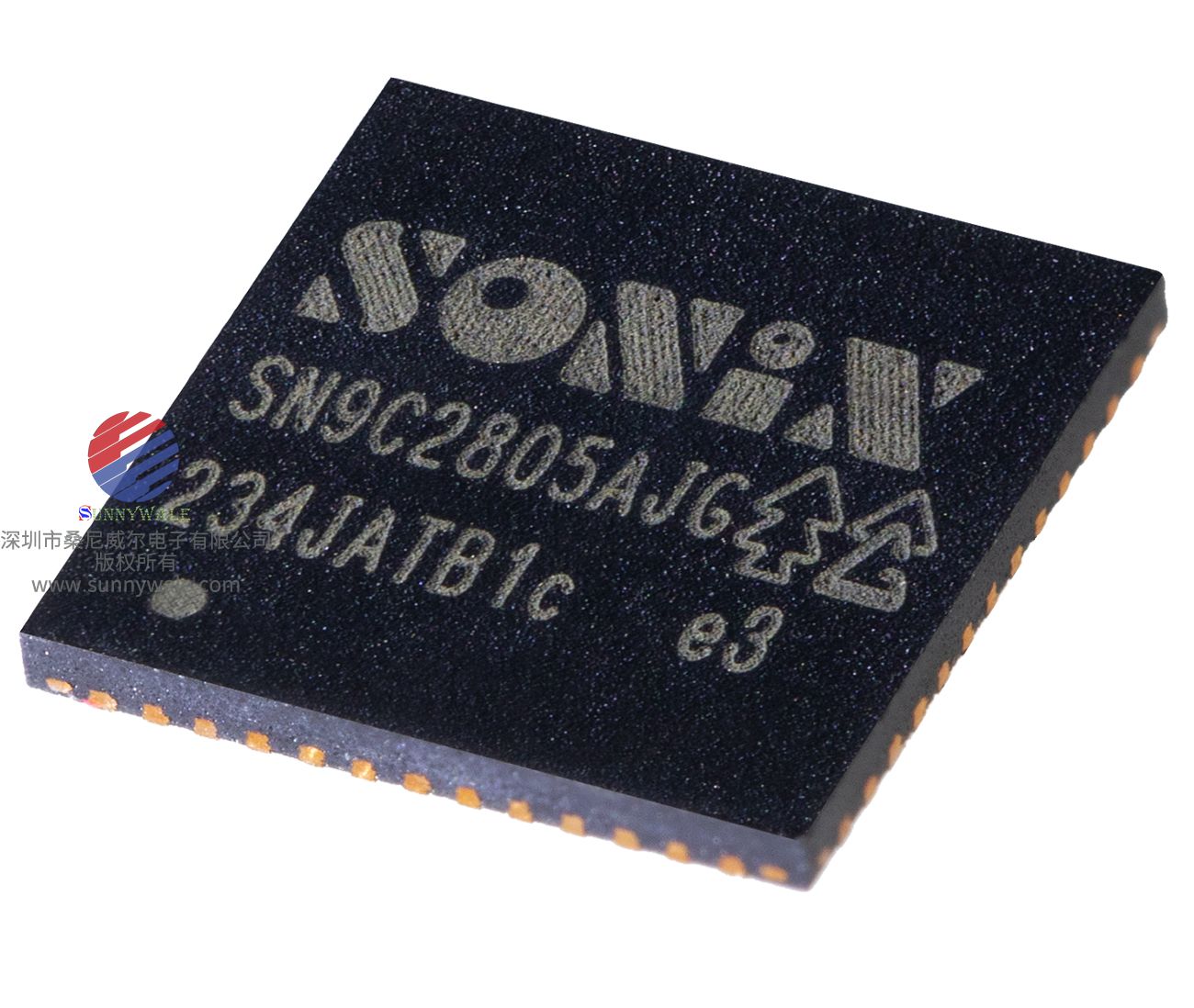

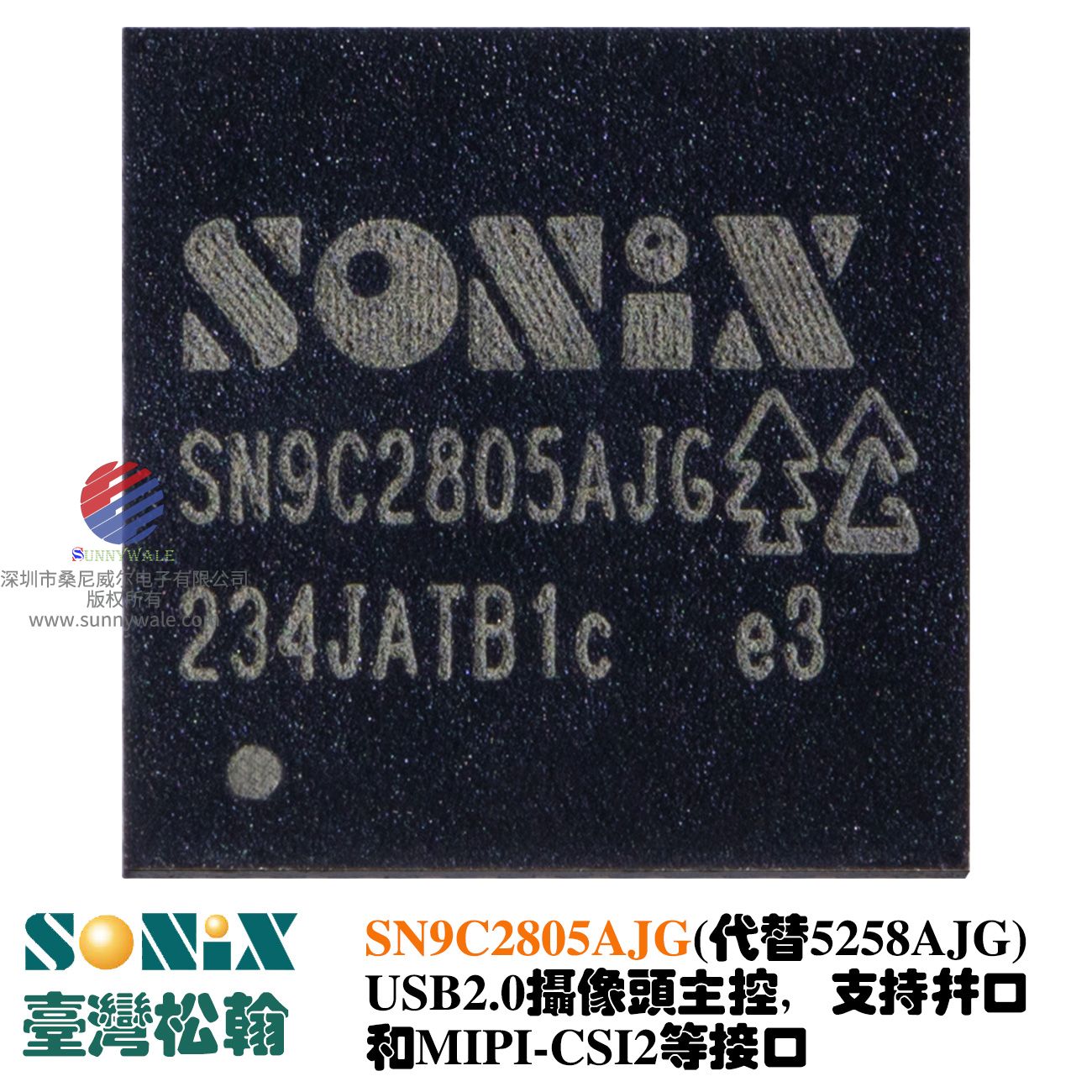

SN9C2805A-002是一款高分辨率网络摄像头控制器。除了提高图像质量外，这一代ISP还支持宽动态范围(WDR)和垂直镜头畸变校正(VLDC)，以带来更好的视觉体验。它不仅为人眼带来了更少的噪声图像，而且使机器视觉的分析工作更加容易。对于现代高分辨率和人工智能应用，SN9C2805A-002将是一个性能更高、成本更低的选择。



SN9C2805A-002除了支持视频ISP外，还支持UAC 1.0规范，通过I2S接口或数字麦克风输入记录音频。可编程音频采样频率从8KHz到48KHz和分辨率8/16位单声道或立体声。



SN9C2805A-002的主要功能包括控制CMOS传感器，接收图像数据，将其转换为视频流，然后通过USB将数据发送给主机。它兼容USB2.0高速(Hi-Speed)和USB-video Class (UVC) 1.1/1.5 over ISO或Bulk传输。SN9C2805A-002符合公共标准，便于集成到高分辨率平板内置摄像头、摄像机、监控、视频会议、机器视觉(AI)等需要高质量视频的各种应用领域。



SN9C2805A-002支持并行和MIPI-CSI2 1/2 lane CMOS传感器接口，ISP的性能可达2592x1944@30fps或1920x1080@60fps。高性能的Motion-JPEG引擎和比特率控制器提供各种压缩比，以满足带宽要求。该系统由嵌入式微控制器控制，内置AE / AWB的统计信息。灵活的结构包括掩码ROM、内部RAM和外部串行闪存，可以存储定制的代码和参数。



内置3个稳压器，不需要外部振荡器，这些特点使其能够进一步节省BOM和PCB面积。SN9C2805A-002是紧凑现代电子产品设计的最佳选择。

■ 单路3.3v电源

■ 极低的功耗;待机时30mA;暂停时0.5mA(不含传感器功耗)

■ 内置时钟合成器，性能好，省电

■ 支持外部振荡器输入，频率为12MHz

■ 内置锁相环，用于内部时钟生成

■ 使用外部串行闪存存储定制的代码和数据

■ 不需要外部RAM

■ 2套可选的1.0/1.2/1.5/1.85/2.0/2.85/3.0/3.3 V内部LDO，提供CMOS传感器模拟和IO电源

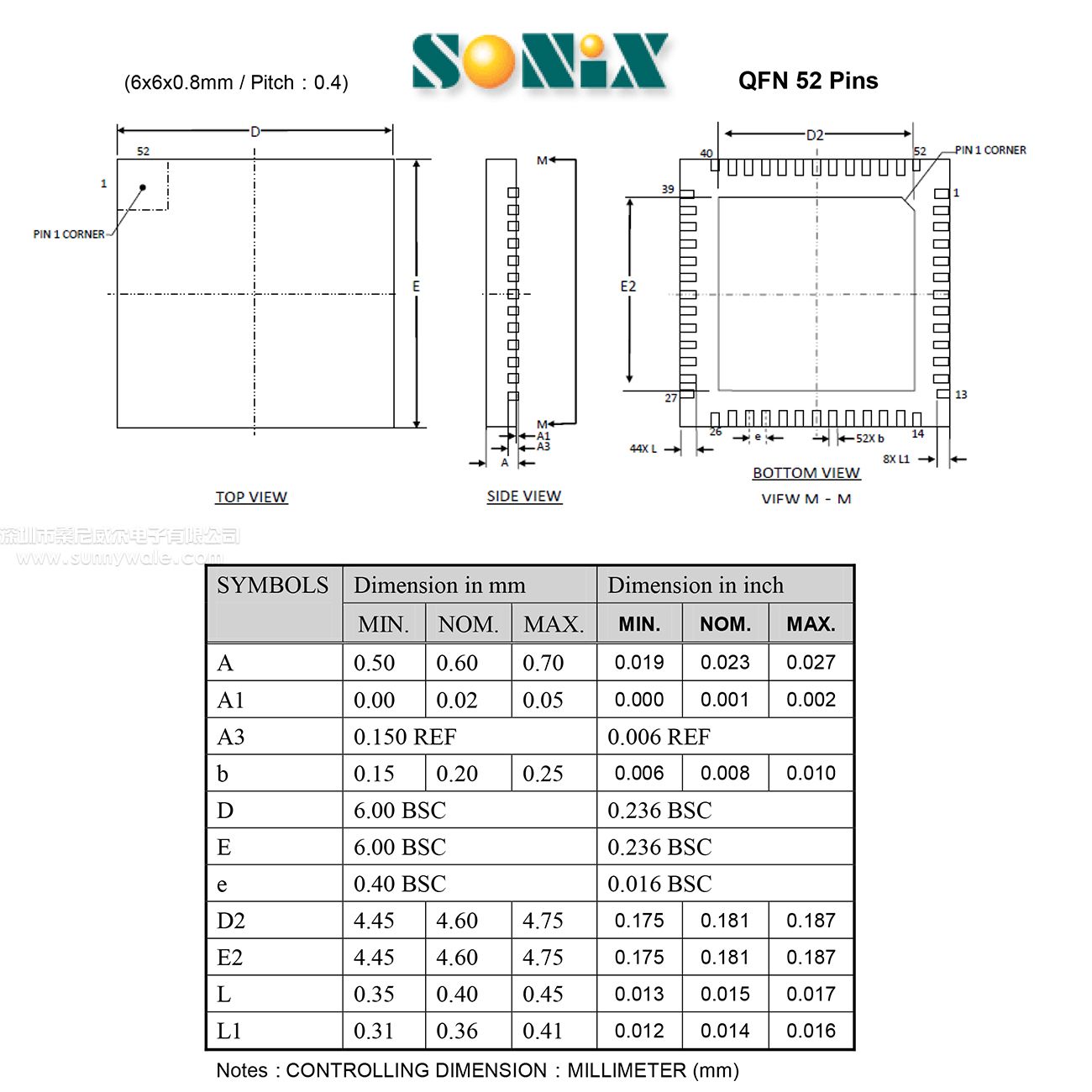

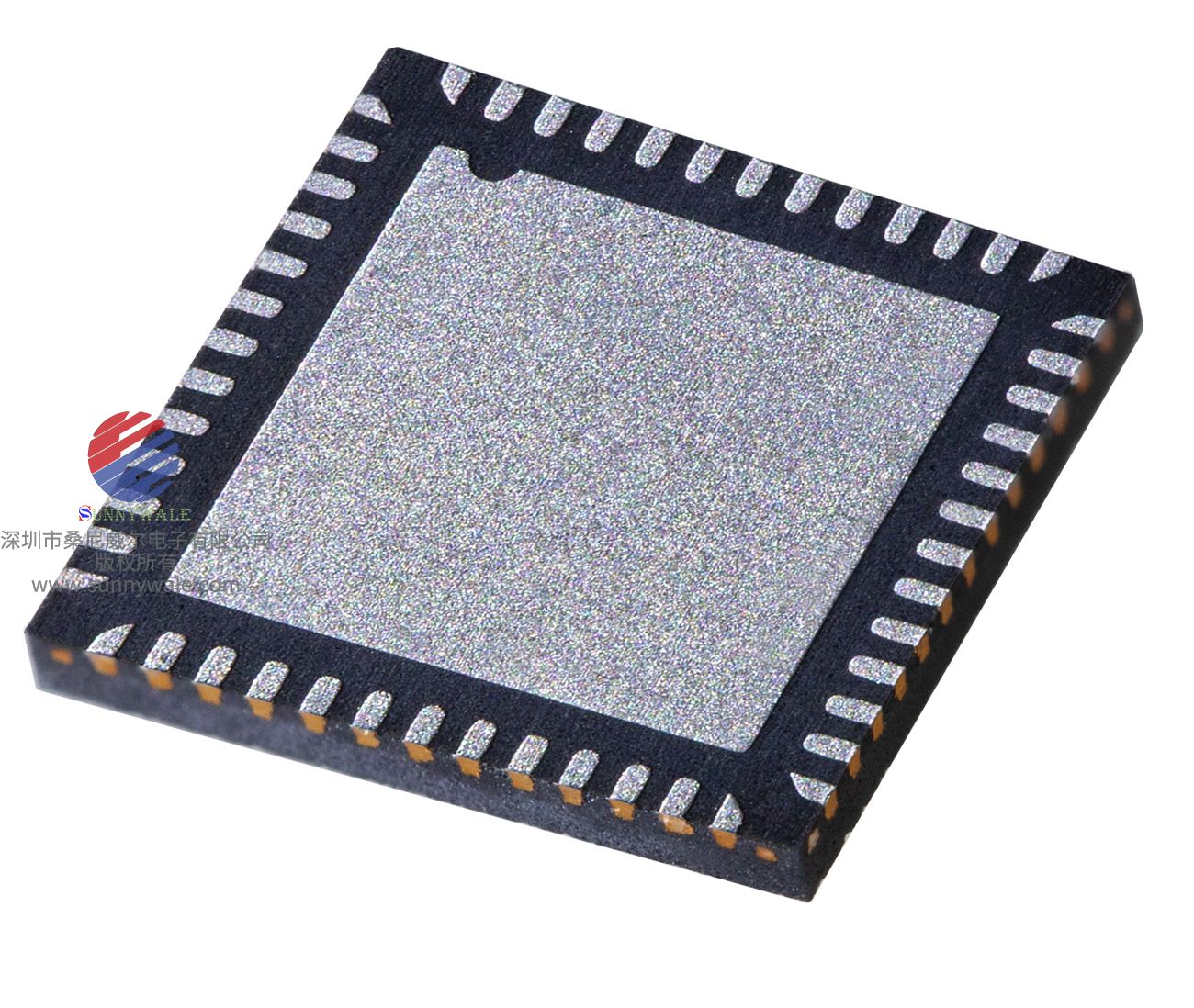

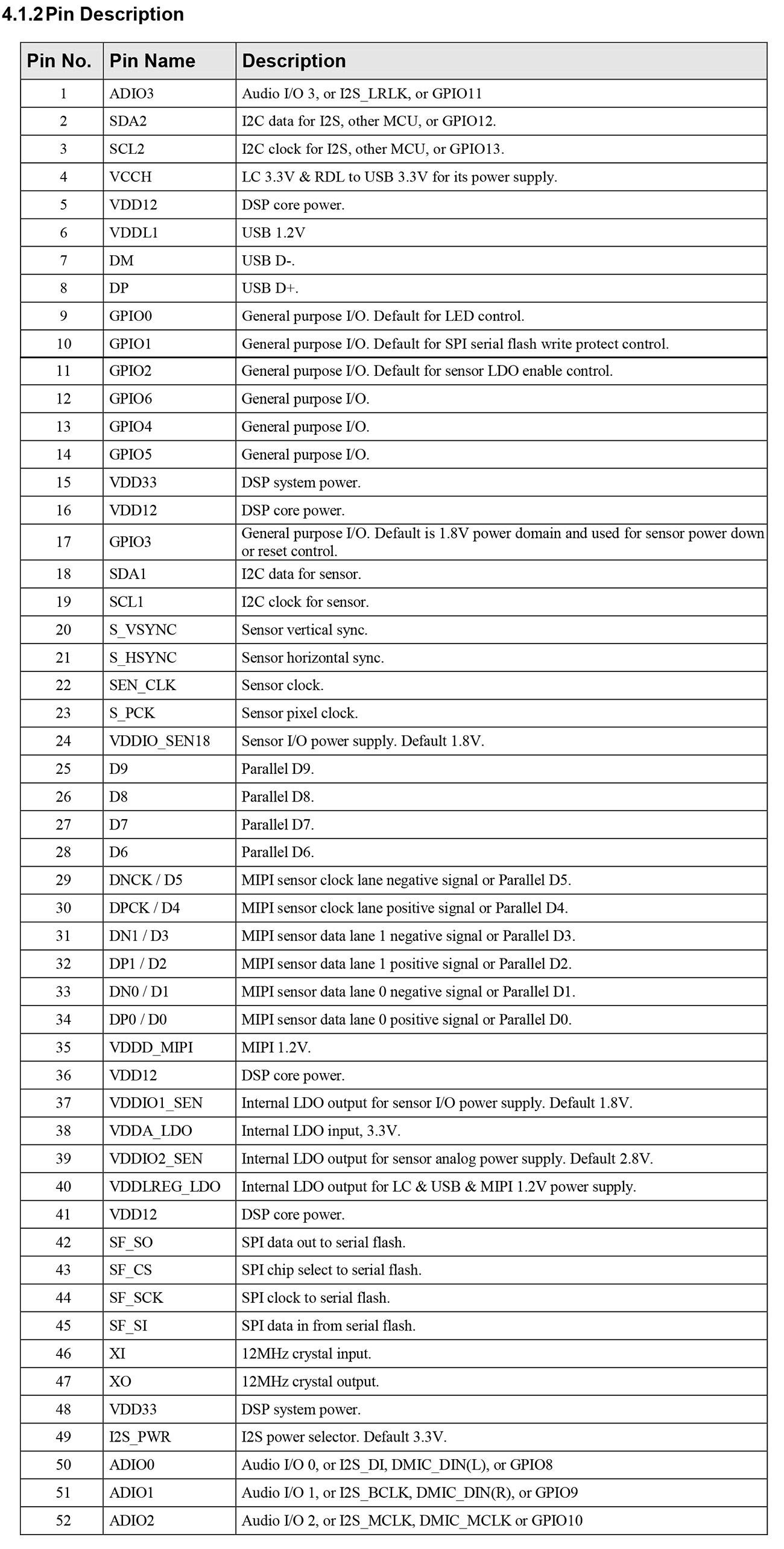

■ 52引脚QFN封装



■ USB 2.0高速和全速兼容

■ 符合USB视频1.1 / 1.5级标准

■ 符合USB音频类1.0标准

■ USB 2.0 HS/FS兼容和自动切换

■ 可编程USB FS模式和USB断开

■ USB低功耗管理睡眠状态与RTD3

■ 6个端点:1个控制管道，2个中断IN, 1个批量IN(视频流)和2个同步IN (MJPEG/YUY2视频流和音频流)

■ 6视频流接口的替代设置



■ 支持5M (2592 x 1944) 8/10位并行CMOS传感器

■ 支持图像数据类型:Y8、YUV422 (YUY2) 8位、RAW8/10(拜耳模式)

■ 输出MCLK:基于CMO S传感器硅的120MHz输出时钟请求

■ 最高可达192MHz像素时钟

■ 支持工业标准的2线串行接口来控制传感器



■ MIPI-CSI2带有D-PHY: 1个时钟通道和2个数据通道，可配置为1/2通道

■ 支持5M (2592x1944) MIPI CSI-2 CMOS传感器

■ 支持图像数据类型:YUV422 (YUY2) 8位，RAW8/10(拜耳模式)

■ 输出MCLK:基于CMOS传感器硅的120MHz输出时钟请求

■ 数据速率高达1Gbps/Lane

■ MIPI协议符合MIPI摄像头串行接口1.0规范。摄像头串行接口2 v1.0 (CSI-2)

■ 支持工业标准2线串行接口，以控制传感器



■ 分辨率支持高达5M像素(2592x1944)

■ ISP时钟高达192MHz

■ 帧率至5M@30fps或FHD@60fps

■ AE直方图统计

■ AWB窗口统计

■ AF边缘窗口统计

■ 动态缺陷-像素取消

■ 镜头遮光补偿R/G/B频道

■ 颜色插值低通滤波器

■ 独立数字色增益控制R/Gr/Gb/B通道

■ Y/Cb/Cr频道的独立数字色增益控制

■ R/Gr/Gb/B通道的像素偏移(光黑)补偿

■ 可编程伽马表用于RGB通道

■ 可编程的颜色转换矩阵，用于R/G/B输入

■ 可配置降噪

■ 在边缘去色混叠

■ 可配置边缘增强

■ 可编程的Y通道伽玛表

■ 可配置的窗口功能后处理的图像

■ 可编程色调和饱和度

■ Auto Gamma用于背光预览

■ 自动50Hz/60Hz频率开关

■ 汽车de-flicker

■ 宽动态范围(WDR)

■ 垂直镜头畸变校正(VLDC)

■ 仅在Y/Cb/Cr格式下缩放

■ 使用LPF消除工件(满足微软Lync统一在最大。缩小比例为1280 >160像素)

■ 最大缩放路径从2592x1944到320x240





■ 最多可显示4行×24个字符，具有独立的起始位置

■ 字符大小:16x16、16x24

■ 直线缩放(X和Y坐标分别为x1, x2, x3, x4到x8)

■ 字符透明和其他3种颜色选择。

■ 可以在RAM中存储64个不同的用户自定义字符。

■ 起始地址是16像素对齐输出图像窗口

■ 带有精确的累加器来计算OSD的计时器



■ 内置的JPEG编码器支持USB视频类MJPEG负载

■ JPEG YUV422基准格式

■ 128字节量化表为Y和C提供可编程的压缩比

■ 支持帧级比特率控制机制



■ UVC输出视频/静态图像格式:

     ⊕USB Video Class未压缩YUY2有效载荷(16位/像素)

     ⊕USB视频类MJPG有效载荷

     ⊕静止图像捕捉能够支持UVC静止图像捕捉方法1和2

■ 在USB2.0高速模式下视频流到60fps@FHD



Table 2.9 1 Support ed list of frame rate



■ 考虑到USB带宽限制的帧速率

■ 在USB2.0 ISO吞吐量=24MB/s, USB2.0 Bulk吞吐量=35MB/s, JPEG压缩比= 8:1的条件下。支持的分辨率列表如表2.9-1所示。

■ 考虑传感器特性的帧率:

     最大帧率受限于传感器在可接受的最大像素时钟下可以输出多少帧/秒



■ 支持单声道数字麦克风串行接口(DMIC)

■ 支持单声道/立体声接口(I2S)

■ 支持主/从模式

■ 支持8/16位分辨率

■ 支持立体声/单声道8K/ 11.025K/ 16K/ 32K/ 44.1K/ 48KHz采样率@主模式

■ 支持立体声11.025K/ 32K/ 44.1K/ 48KHz采样率@ slave模式

■ 支持signed/unsigned数据格式

■ 支持单声道到立体声的转换



■ 4预定义gpio，具有LED控制、串行flash写保护、传感器LDO和复位/下电控制等功能

■ 3 GPIO为定制应用预留。



■ 内置8032微控制器，数据内存6K字节，CPU时钟频率高达120MHz

■ 从外部串行flash加载扩展F/W。

■ 从外部串行flash加载VID/PID、制造商、产品和序列号字符串。

■ 从外部串行flash加载UVC参数定义。

■ F/W可以从PC升级

■ 在FS模式强制USB /强制USB断开

■ 支持看门狗?



■ 亮度控制(UVC定义)

■ 对比度控制(UVC定义)

■ Hue控制(UVC定义)

■ 饱和度控制(UVC定义)

■ 锐度控制(UVC定义)

■ 伽马控制(UVC定义)

■ 白平衡温度(UVC定义)

■ 背光补偿(UVC定义)

■ 增益(UVC定义)

■ 电源线频率(UVC定义)

■ 白平衡温度，自动(UVC定义)

■ 自动曝光模式(UVC定义)

■ 自动曝光优先级(UVC定义)

■ 曝光时间(绝对)，(UVC定义)

■ 视频流LED指示灯

■ UVC扩展单元支持



■ Microsoft Window7 32位和64位，Microsoft Window8/8.1 32位和64位，Microsoft Window      10 32位和64位

■ Linux UVC驱动(开源，可在http://linux-uvc.berlios.de/)
