OV00426(OV426)-B64G,医用内窥镜单片机DSP，配合OVM6946模组，形成DVP输出400x400@30fps的视频
2023-12-26 18:34:11
点击购买
OV00426(OV426)-B64G,医用内窥镜单片机DSP,OVM6946配套芯片,DVP输出400x400@30fps帧
特性
■ 完整的成像前端解决方案400 x 400, 30 FPS
■ 支持以下ISP功能:ADC、BLC、AEC/AGC和MWB
■ 模拟输入
■ 支持SCCB控制，10位DVP数据输出，以及SPI主控灵活输入时钟
■ 外部系统时钟或独立晶体;内部锁相环
■ 低压运行
■ 6 × 6毫米适合手柄或后端，靠近医疗内窥镜和其他视频设备的ISP
应用
■ 内视镜
■ 可穿用设备
主要规格
■ 电源:
¤ 芯线:1.5V
¤ I/ O: 3.3v
¤ 模拟量:3.3V
■ 温度范围: -30℃至70℃
■ 封装尺寸: 6mm × 6mm,BGA64
2系统级别描述
2.1概述
OV426是OV426医疗应用的单芯片解决方案。当OV426与OV6946结合使用时，OV6946使用内置A/D转换器(ADC)提供集成的模数数据转换，黑色电平校准(BLC)， AEC/AGC和最终数字视频并行输出(DVP)。如图2-1所示，OV426提供一个标准的SCCB接口，用于与系统通信并操作上述功能。
在工作过程中，OV426通过预定义的ADC同步OV6946的模拟输出通信协议。生成的数字信号将被数字信号处理器(DSP)处理。然后最后，发送标准DVP输出。
2.2功能块描述
2.2.1摄像头接口
模拟输入接口支持的带宽高达8mhz，是时钟输入频率4Mhz的2倍OV6946。
2.2.2重置
当系统上电时，OV426清除所有寄存器并将它们重置为默认值。重置也可以将寄存器0x0103[0]置高，通过SCCB接口发起。复位需要~2ms的稳定时间。上电复位是核心电源稳定后内部产生的。
2.2.3黑电平校准
OV426使用来自OV6946的黑色像素数据进行校准。
2.2.4原子能委员会/自动增益控制
当OV426的AEC/AGC关闭时，OV426可以手动控制OV6946的曝光/增益。
2.2.5 SCCB从接口
OV426操作是通过SCCB接口控制的。OV426被认为是SCCB的“从”，当用户写入或读取OV426的寄存器。OV426从SCCB ID预设为写0x6C，读0x6D。
2.2.6 SCCB主接口
用户可以通过OV426 SCCB主接口对OV6946的寄存器进行读写操作。
2.2.7锁相环(PLL)
内部锁相环用于同步时钟，可以根据需要启用或禁用。

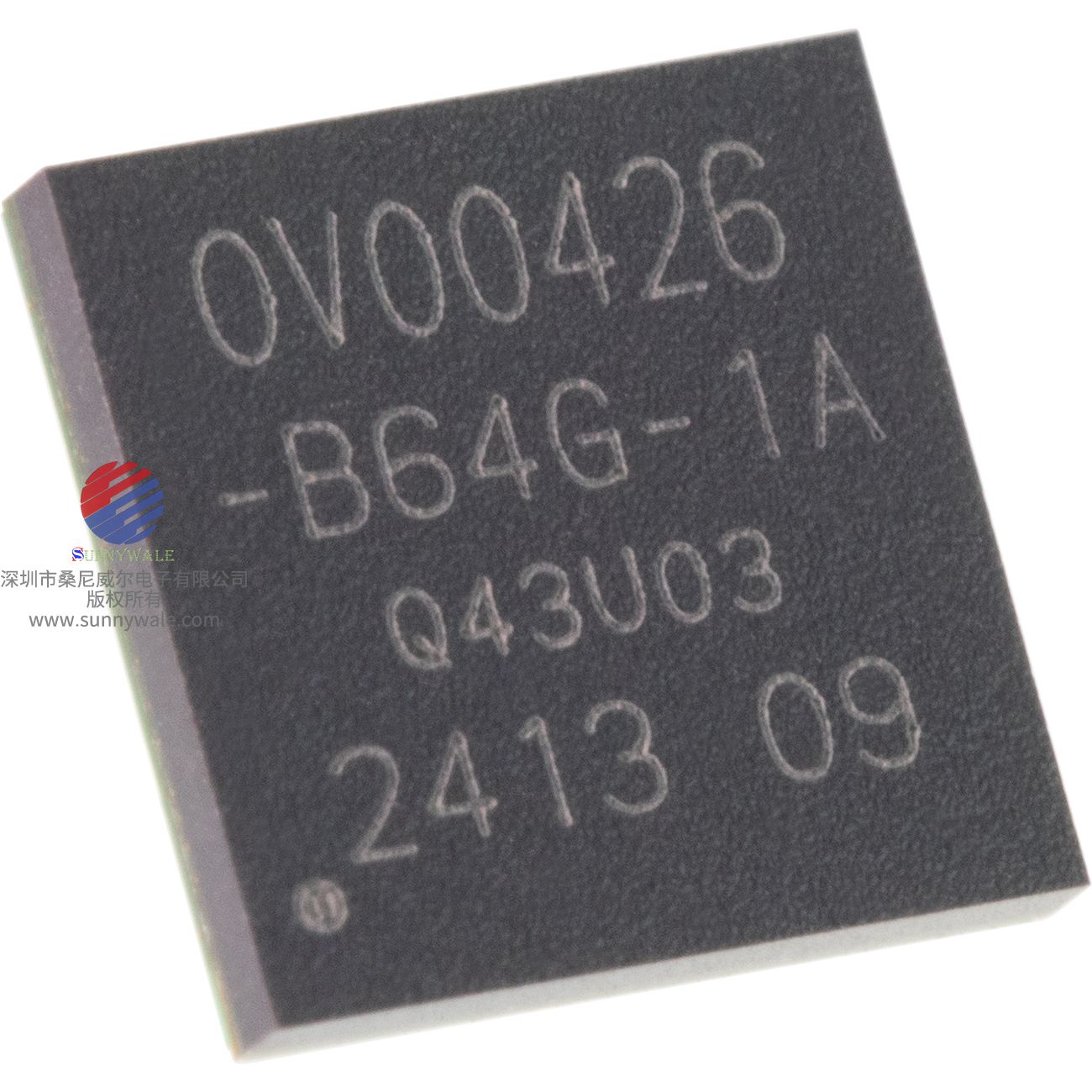

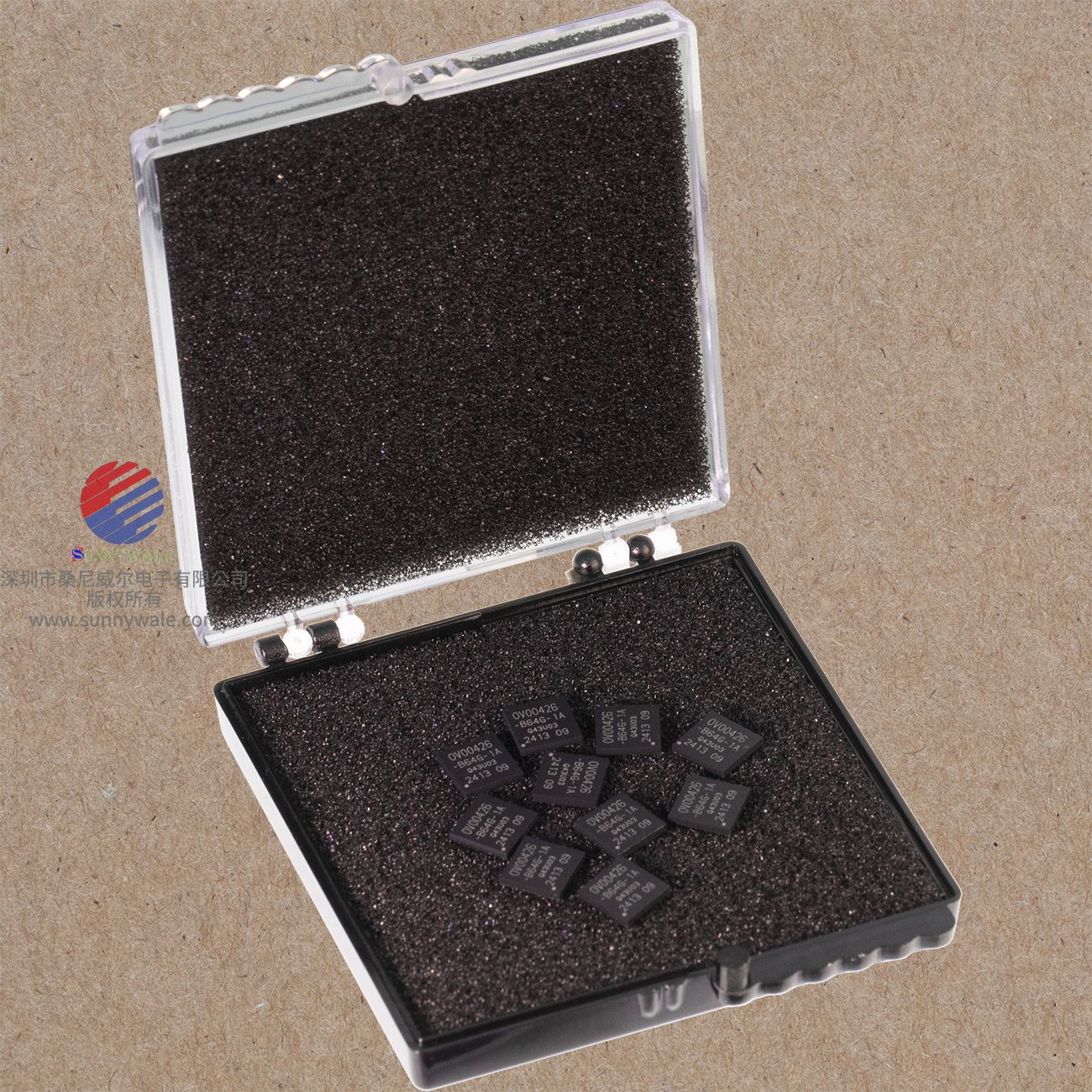

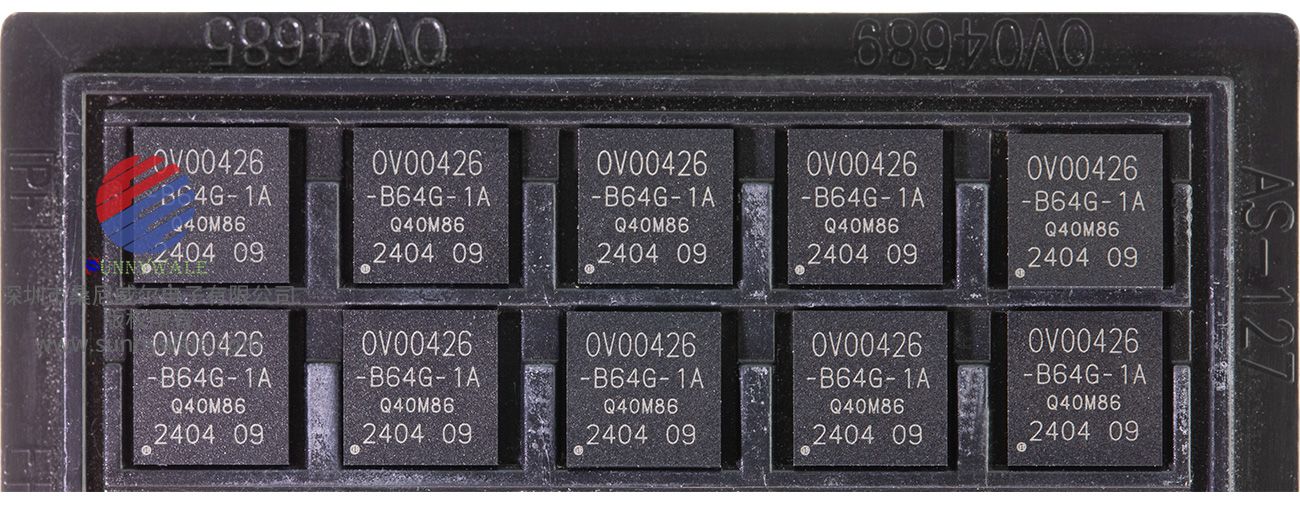

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
有关OV00426的价格，datasheet download免费下载，简介，PDF文档下载，电路图，原理图，框架图，文档下载，原装现货，现货库存，芯片，图片，规格书下载，代理商，技术支持，产品介绍，参数，方案，分销，经销，官网，生产厂家，批量采购，模组，模块，特价，库存，哪里买，性价比，用途，封装厂，晶圆，代工，可咨询本公司
点击或者复制上面链接到浏览器打开，OV00426 datasheet PDF file可免费下载
如果想要了解此同类产品OVM6946，或请点击相关链接，或访问本公司官网：
sunnywale.com，搜索关键词“OVM6946”，即可展现更多详情。
