A5S66安霸监控网络IP摄像机h.264编码器,CT49248DD486C1:1GB nand flash+3GB DDR3多芯片封装混合体
2019-02-25 07:51:19
点击购买amazon

此全新未通过电的模块价格,比一个A5S66的原装芯片便宜2倍,何况模组上还有好几个高价值的附着芯片,值得考虑拆下芯片重复利用。整个模组制造成本超过200元,巨亏处理价不过15元,板载下列芯片(市场新货价):
A5S66 H.264亚索芯片,价值50元,
CT49248DD486C1混合体内存,价值23元,
AR6233X射频模块,价值20元,
SKY66117-11蓝牙前端,价值15元。

A5S66技术特点概述
ASS66是 ambarella公司生产的专门为IP摄像头和视频编解码提供解决方案的一款低功耗专用IC,ASS66芯片集成了一个图像传感器流水线,一个基于H.264的支持1920x1080p30的多路视频编解码器和一个基于ARM 1136J-S内核的528MHZ CPU;支持3D降噪、自动范围增强、自动曝光、自动白平衡、自动对焦、全方位(上下、左右)移动及镜头变倍、变焦控制等;并能处理高达2M像素的图像; H.264编解码器可以同时为多达4路视频数据流提供关于动态平衡、帧率,图像质量及画面组的基线和鲜明框架。对于H.264或者MJPEG来说具有高达285300宏块每秒的处理速率;通过可编程技术、低功耗、DSP硬件单元等实现了计算密集型的视频处理器; 同时利用ARM11处理器可以实现很多用户功能,比如TCP/P网络应用等。

A5S66技术特性:
·LPDDRZ/DDR2/DDR3存储器控制器
·AHB总线DMA控制器
·支持线性复制, 3D复制和混合操作的图形DMA单元
·图像传感器流水线:
    ·最高支持2M像素
    ·H.264格式编解码器
    ·环境自适应算法编码
    ·多路实时视频帧率、图像质量可调
    ·从1帧/秒到60帧/秒可调,精度为1帧/秒
·传感器/视频输入接口/视频输出接口/2C数字音频接口
USB2.0接口,内嵌收发器,支持直接打印
·以太网MIC地址控制器·灵活的媒体存储器接口
·16位宽主机接口
·3个SPISSI总线控制接口/2个UART,其中一个可以支持流控制/4个10位ADC

.89个可以单独的配置上下拉电阻的GPIO
·内嵌电源上电和掉电序列控制器
.3个通用定时器,一个看门狗定时器/RTCI5个PWM控制器
·微型步进电机控制器
·通用JTAG调试接口

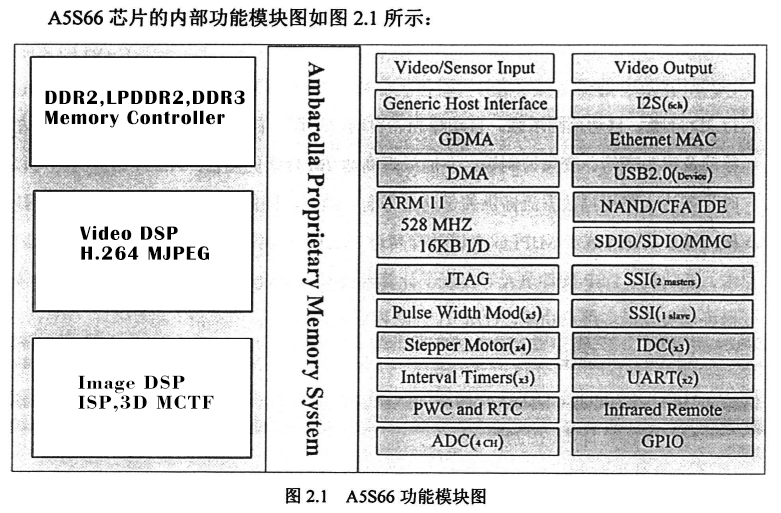

ASS66芯片的内部功能模块图如图2.1所示:
                                           图2.1 ASS66功能模块图Fig. 2.1 Functional Block diagram for The ASS66
(1)一款能够用于头戴的高清摄像头装置"(MU) ,可以用来撮取高清的视频图像。该装置以AS566为核心,配合CMOS sensor,镜头来摄取视频图像。通过ASS66控制sensor的曝光时间以及采取图像的亮度,同时还可以控制视频图像的帧率,并自动调节白平衡。

·可远程控制摄像头;
·可同时通过其他视频接口输入视频数据;
·可为摄像头供电.

(2)视频图像处理功能:
·自动对输入的视频数据进行反像等处理,并通过两种不同的总线接口输出视频数据,并能驱动SDI显示器或者HDMI显示器实时的显示视频图像。功能由系统独立完成,无需后台軟件支持:

(3)液晶屏显示功能
·液晶屏显示,菜单显示,操作简便,智能化程度高;
·在进行视频格式的设置时能实时的显示.
·实时显示正在处理的图像(正像).

(4)人机互交功能通过按键实现人机互交,设定摄像头采集的数据和要输出的视频格式,同时还可以通过按键设定曝光时间等。设备具有操作简单方便的特点.
(5)远程控制及通信功能
·可以分别远程控制摄像头或者通过网络控制本系统;
·能实现以太网控制及视频播放。
PC通过RS-232C接口遥控CCU,并能模拟CCU的OSD按键操作

(6)功能灵活:
·录像和输出正反相图像能够同时进行.
·录像和LCD输出能够同时进行.,
·录像和网络播放能够同时进行
·录像、LCD输出、网络播放三者能够同时进行.

(7)数据存储功能:
视频图像存储在SD卡中,存储格式MP4,最大支持32GB.

(8)可靠性:
·系统内具有看门狗功能, CPU冻结一段时间后能自动恢。
安霸代理商,安霸经销商,安霸芯片性能,安霸监控摄像机编码器价格,安霸代理商电话,A5S66分销商,A5S66规格书,A5S66图片,A5S66价格,A5S66代理商,安霸A5S66摄像机行车记录仪主控DSP编码芯片,CT49248DD486C1 1GB nand flash+3GB DDR3多芯片封装混合体价格分销商代理商规格书,AR6233XAM2D现货,SKY66117-11现货,A5S66安防监控摄像机模组,可拆A5S66再利用
原装A5S66芯片,点这里
