OV2610 OmniVision 1/2" 1600x1200 彩色CMOS UXGA 2百万（2MP）像素数码相机视频摄像头图像传感器
OV2610， OmniVision 1/2 sensor， 1600x1200， 彩色CMOS UXGA， 2百万像素，2MP，数码相机芯片，视频摄像头图像传感器
一般的描述
OV2610 CAMERACHIPTM是一款高性能CMOS图像传感器，适用于数字静止图像和视频/静止相机产品。
该器件集成了一个1600 x 1200 (UXGA)图像阵列和一个片上10位a /D转换器，能够在全分辨率下以高达每秒10帧(fps)的速度运行，在SVGA (800 x 600)分辨率下以40帧/秒运行。专有的传感器技术利用先进的算法来消除固定模式噪声(FPN)，并提供卓越的黑电平校准，以获得最佳的色彩表现。控制寄存器允许灵活地控制时序，极性和CameraChip操作，这反过来又允许工程师在产品设计上有很大的自由度。
特性
● 光学黑电平校准
● 视频或快照操作
● 可编程/自动曝光和增益控制
● 可编程/自动白平衡控制
● 水平和垂直分采样(4:2和4:2)
● 可编程图像窗口
● 可变帧率控制
● 片上R/G/B通道和亮度平均计数器
● 内部/外部帧同步
● SCCB从站接口
● 开机复位和关机模式
订购信息
产品、封装
OV2610(彩色，UXGA, SVGA)， CLCC-48
应用
● 数码相机
● 视频/静态摄像机
主要规格
● 阵列大小：UXGA1600 × 1200；SVGA800 × 600
● 电源： Core2.5 VDC + 10%；Analog 3.3 VDC + 10%；I/O3.3 VDC + 10%
● 电源要求：有源50毫安；备用10毫安μΑ
● 电子暴露：uxga0 - 1230:1；svga0 - 614:1
● 输出格式：10位数字原始RGB数据
● 镜头尺寸：1/2”
● 最大图像传输速率：UXGA10 fps；SVGA40 fps
● 灵敏度：1.0 V/Lux-sec
● 信噪比：54 dB
● 动态范围：60 dB(由于ADC限制)
● 扫描模式：渐进式
● 最大曝光间隔：1048 x tRow
● 像素尺寸：4.2 μm × 4.2 μm
● 暗电流：28 mV/s
● 固定模式噪声：峰值到峰值的0.03%
● 图像面积：6.72 mm × 5.04 mm
● 封装尺寸：0.560 X 0.560英寸
功能描述
OV2610图像传感器的功能datasheet框图如图2所示。OV2610包括:
● 图像传感器阵列(1632 x 1216分辨率)
● 模拟放大器
- 增益控制
● 通道平衡
- 平衡控制
● 10位A/D转换器
● 黑电平补偿
● 定时发电机和控制逻辑
- 帧曝光模式定时
- 帧率定时
- 帧率调整
● SCCB接口
● 通道平均计算器

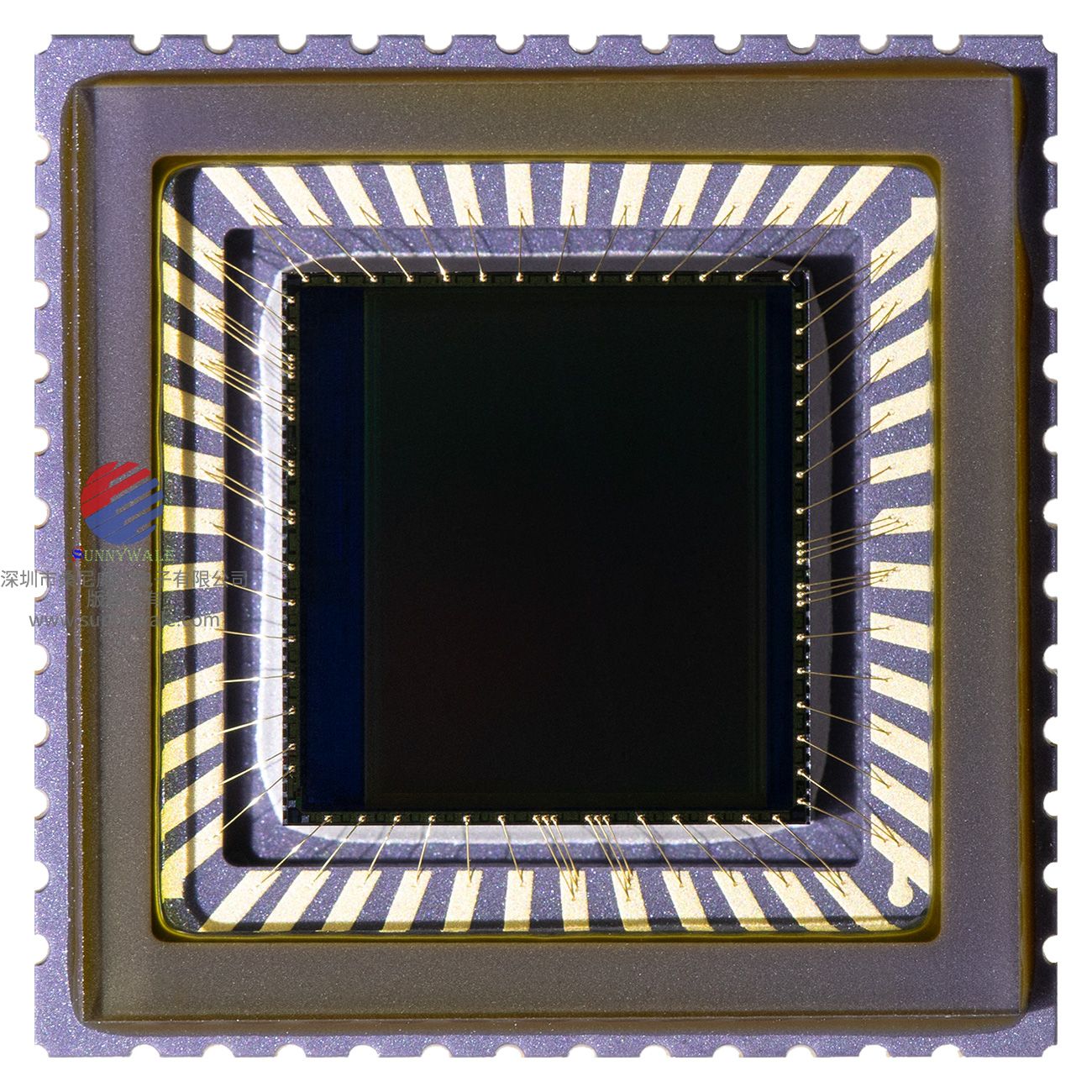

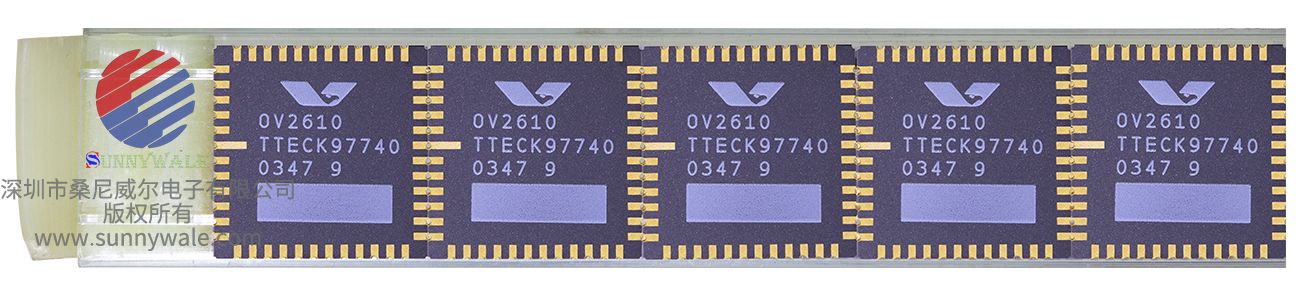

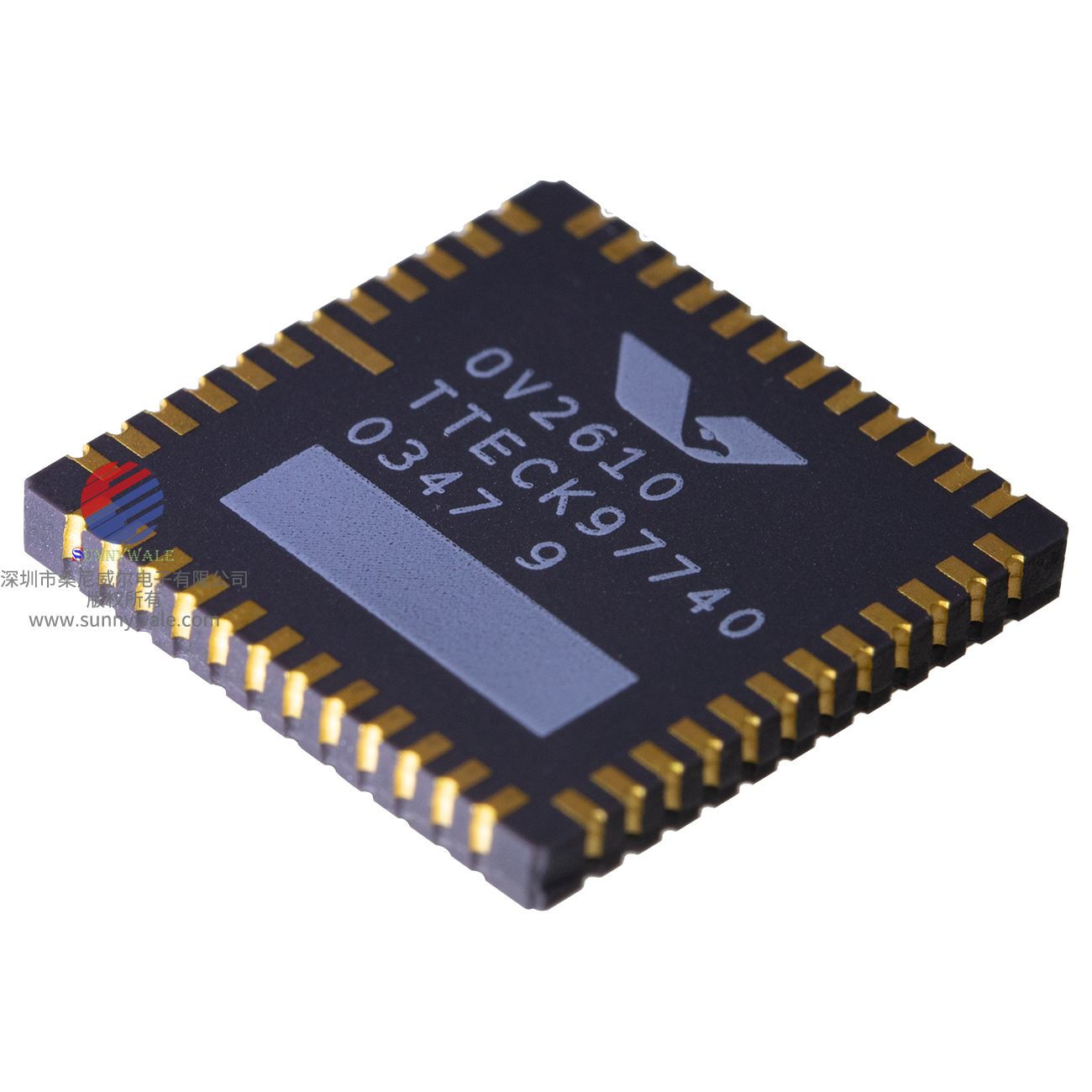

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
