IMX273LLR SONY索尼1 / 2.9 英寸160万像素1440x1080p黑白单色工业相机全局快门LVDS接口高帧率276fps CMOS固态图像传感器
2024-04-23 22:42:46
点击购买amazon

IMX273LLR黑白
IMX273LLR, SONY索尼1 / 2.9 英寸,160万像素1440x1080p,黑白单色工业相机传感器,全局快门LVDS接口,高帧率 CMOS固态图像传感器

IMX273LLR描述
IMX273LLR-C是一款对角线6.3 mm (Type 1 / 2.9) CMOS有源像素型固态图像传感器,具有方形像素阵列和1.58 M有效像素。该芯片具有可变电荷积分时间的全局快门。该芯片采用模拟3.3 V、数字1.2 V、接口1.8 V三路供电,功耗低。实现了高灵敏度、低暗电流和低PLS特性。

IMX273LLR应用用途:(FA=Factory Automation=工厂自动化)工业相机

IMX273LLR特性
● CMOS有源像素型点
● 内置定时调节电路、H/V驱动和串行通信电路
● 全局快门功能
● 输入频率:37.125 MHz / 74.25 MHz / 54 MHz
● 推荐的记录像素数:大约1440 (H) × 1080 (V)。1.55 M像素
● 读出模式:
   ◎ 全像素扫描模式
   ◎ 垂直/水平1 / 2次采样模式
   ◎ 垂直2像素FD分屏模式
   ◎ 2 × 2垂直FD开机模式
   ◎ ROI模式
   ◎ 垂直/水平‐正常/反向读出模式
◆读出速率:
   ◎ 最大帧率
   ◎ 全像素扫描模式:8位276.0帧/秒,10位226.5帧/秒,12位165.9帧/秒
● 变速快门功能(分辨率1 H单位)
● 8位/ 10位/ 12位A/D转换器
● CDS / PGA功能
   ◎ 0 dB至24 dB:模拟增益(0.1 dB步进)
   ◎ 24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
● I/O接口:低电压LVDS (150 mVp-p)串行(2 ch / 4 ch / 8 ch切换)DDR输出
● 推荐镜头F值:2.8或以上(近侧)
● 推荐出瞳距离:- 100mm至-∞
全局快门LVDS接口
高帧率 CMOS固态图像传感器
SONY索尼1/2.9 英寸有哪些
IMX273LLR设备结构
● CMOS图像传感器
● 图像尺寸:对角线6.3 mm(类型1 / 2.9)约1.58 M像素全像素
● 总像素数:1456 (H) × 1098 (V)约1.6 M像素
● 有效像素数:1456 (H) × 1088 (V)大约1.58 M像素
● 活动像素数:1456 (H) × 1088 (V)大约1.58 M像素
● 推荐记录像素数:1440 (H) × 1080 (V)约1.56 M像素全像素
● 像元尺寸:3.45 μm (H) × 3.45 μm (V)
● 封装:138pin-LGA(datasheet page101)
● 光学黑色:
   ◎水平(H)方向:前0像素,后0像素
   ◎垂直(V)方向:前10像素,后0像素
● 衬底材料 : 硅
160万像素1440x1080p
黑白单色工业相机传感器

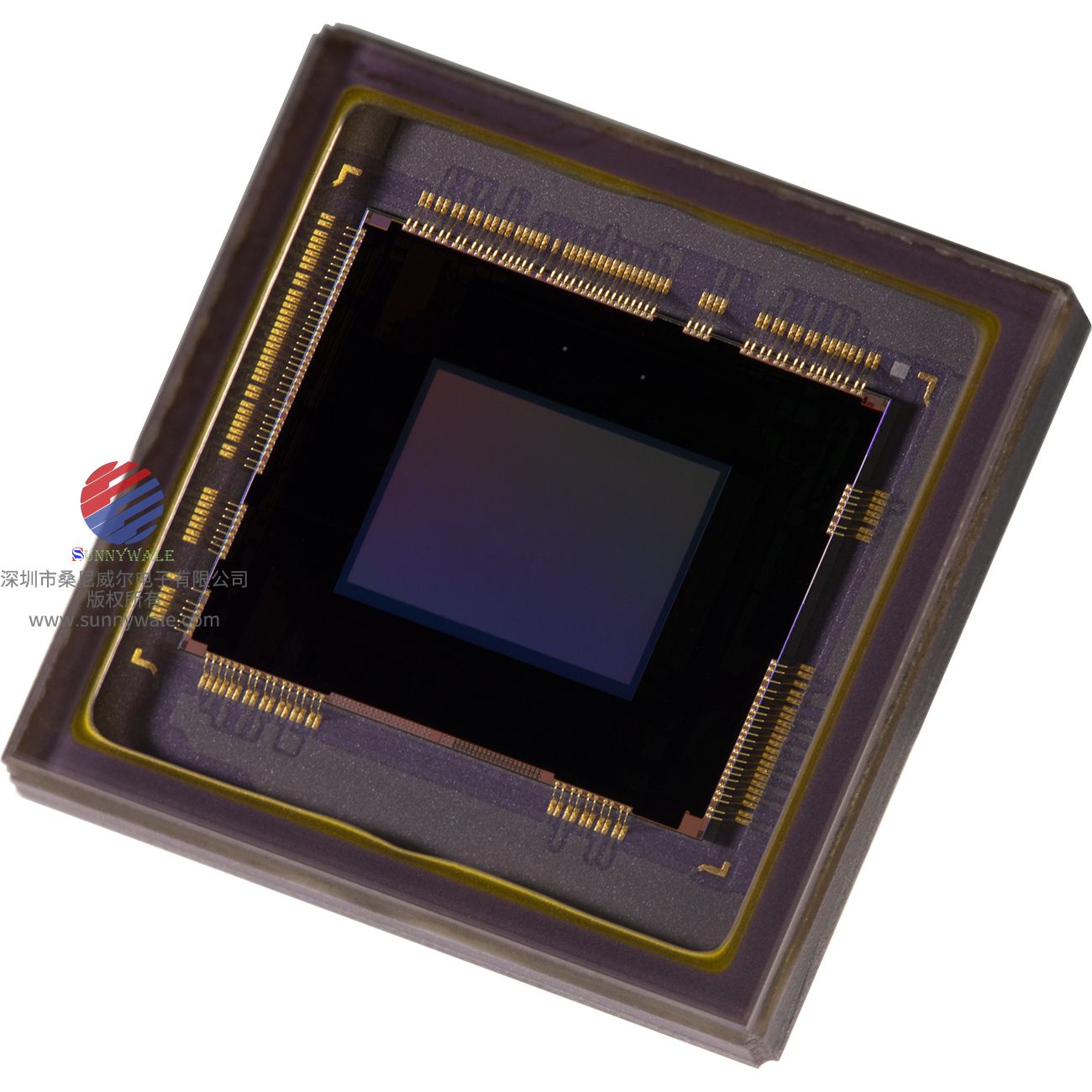

以上所有IMX273LLR图片均为实物拍摄后抠图后即上线展示,所见即所得。
