IMX392LLR 1/2.3英寸2.35MP@200fps帧/秒索尼SONY 有源像素型固态超低功耗黑白单色CMOS图像传感器,LVDS接口,全局快门,用于工业自动化相机,交通智能相机
2024-04-26 18:39:38
点击购买amazon

IMX392LLR规格书下载
1/2.3英寸2.35MP@200fps帧/秒
索尼SONY有源像素型固态图像传感器
IMX392LLR规格书下载,1/2.3英寸2.35MP@200fps帧/秒,索尼SONY有源像素型固态图像传感器,超低功耗黑白单色CMOS图像传感器,LVDS接口全局快门,用于工业自动化相机的感光芯片,交通智能系统相机图像芯片

IMX392LLR描述
IMX392LLR是一款对角线7.9 mm (Type 1 / 2.3) CMOS有源像素型固态图像传感器,具有方形像素阵列和2.35MP有效像素。该芯片具有可变电荷集成时间的全局快门。该芯片采用模拟3.3 V、数字1.2 V、接口1.8 V三路供电,功耗低。
实现了高灵敏度、低暗电流和低PLS特性。

IMX392LLR用途
FA(工厂自动化=factory automation)相机,
ITS(智能交通系统=intelligent transportation system)相机

IMX392LLR特性
 ● CMOS有源像素型点
 ● 内置定时调节电路、H/V驱动和串行通信电路
 ● 全局快门功能
 ● 输入频率:37.125 MHz / 74.25 MHz / 54 MHz
 ● 推荐记录像素数:大约1920 (H) × 1200 (V)。2.3 M像素
 ● 读出模式:
    ※ 全像素扫描模式
    ※ 1080p-全高清读出模式
    ※ 垂直/水平1 / 2次采样模式
    ※ 2 × 2垂直FD分仓模式
    ※ ROI模式
    ※ 垂直/水平‐正常/反向读出模式
 ● 读出速率
    ※ 最大帧率
    ※ 全像素扫描模式:8位201.4帧/秒,10位167.0帧/秒,12位134.6帧/秒
 ● 变速快门功能(分辨率1 H单位)
 ● 8位/ 10位/ 12位A/D转换器
 ● CDS / PGA功能
    ※ 0 dB至24 dB:模拟增益(0.1 dB步进)
    ※ 24.1 dB至48 dB:模拟增益:24 dB +数字增益:0.1 dB至24 dB (0.1 dB步进)
 ● I/O接口:低电压LVDS (150 mVp-p)串行(2 ch / 4 ch / 8 ch切换)DDR输出(594 / 297 Mbps每ch)
 ● 推荐镜头F值:2.8或以上(近侧)
 ● 推荐出瞳距离:- 100mm至-∞
超低功耗黑白单色CMOS图像传感器
LVDS接口全局快门
IMX392LLR设备结构
 ● CMOS图像传感器
 ● 图像尺寸:对角线7.9毫米(类型1 / 2.3)约2.35 M像素全像素
                   对角线7.7毫米(类型1/2.35)约211万像素1080p全高清
 ● 总像素数:1936 (H) × 1226 (V)约237万像素
 ● 有效像素数:1936 (H) × 1216 (V)大约2.35 M像素
 ● 活动像素数:1936 (H) × 1216 (V)大约2.35 M像素
 ● 推荐记录像素数:1092 (H) × 1200 (V)约2.30 M像素全像素
                             1920 (H) × 1080 (V)大约207万像素1080p全高清
 ● 单体尺寸3.45 μm (H) × 3.45 μm (V)
 ● 光学黑色:水平(H)方向:前0像素,后0像素
                   垂直(V)方向:前10像素,后0像素
 ● 封装:226pin LGA

图像传感器特性(初步,Tj = 60°C)
用于工业自动化相机
交通智能系统相机
IMX392LLR项目值备注
灵敏度(F8) 915 mV /30 s累积
饱和信号最小1001 mV

IMX392LLR基本驱动模式
驱动方式/建议记录像素数/最大帧率[帧/秒]/输出接口/ ADC[位]
全像素约1920 (H) × 1200 (V)大约2300万像素
201.4帧/秒 / 串行LVDS 8ch / 8位
167.0帧/秒 / 串行LVDS 8ch / 10位
134.6帧/秒 / 串行LVDS 8ch /12位

全像素(垂直/水平1/2次采样)
大约960 (H) × 600 (V)大约58万像素
415.1帧/秒 / 串行LVDS 8/ ch 8位
396.3帧/秒 / 串行LVDS 8/ ch 10位
262.2帧/秒 / 串行LVDS 8/ ch 12位

垂直FD分屏960 (H) × 600 (V)大约58万像素
415.1帧/秒 / 串行LVDS 8ch / 8位
396.3帧/秒 / 串行LVDS 8ch / 10位
262.2帧/秒 / 串行LVDS 8ch / 12位

HD1080p 1920 (H) × 1080 (V)大约207万像素
120帧/秒  / 串行 LVDS 8ch / 10bit
120帧/秒  / 串行LVDS 8ch / 12位

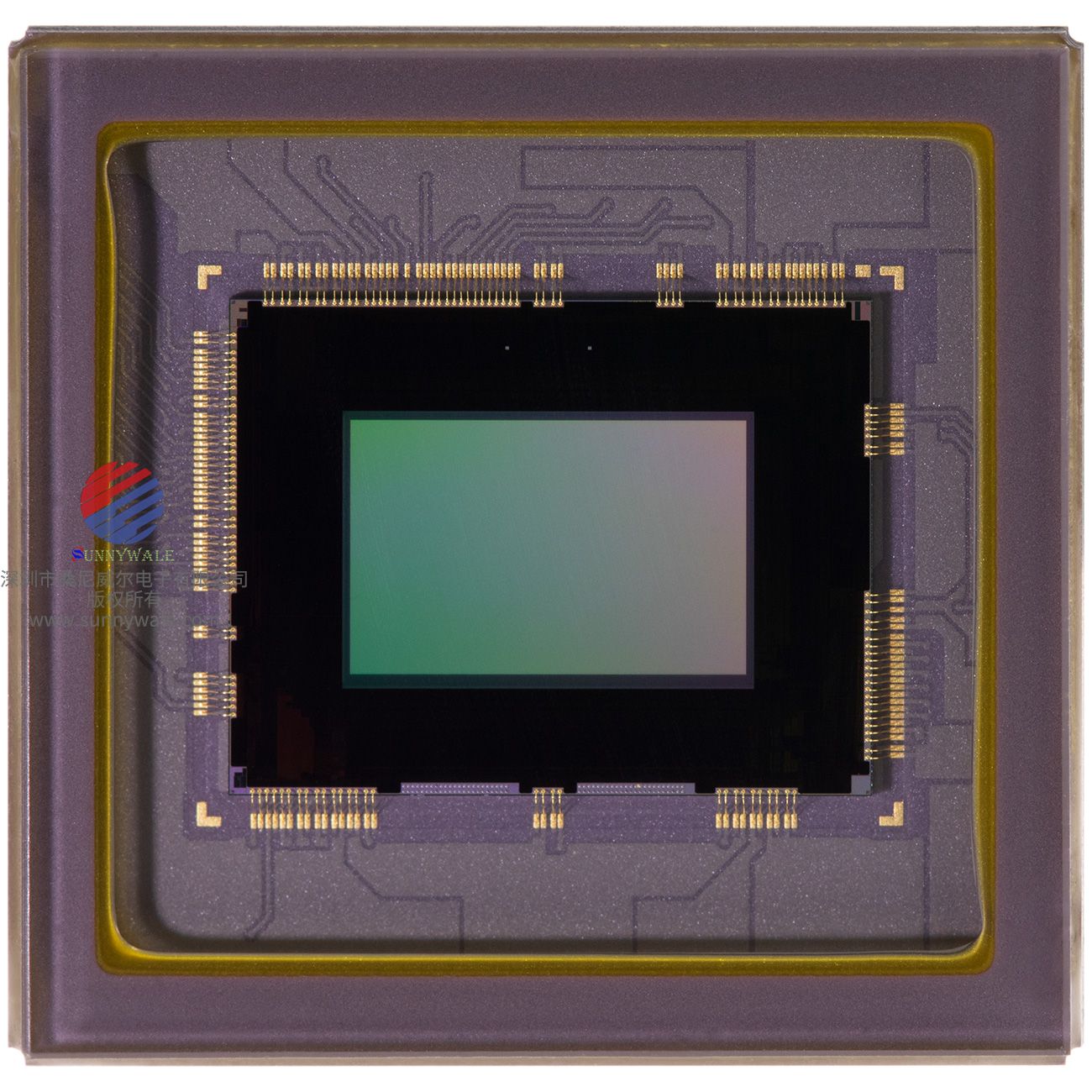

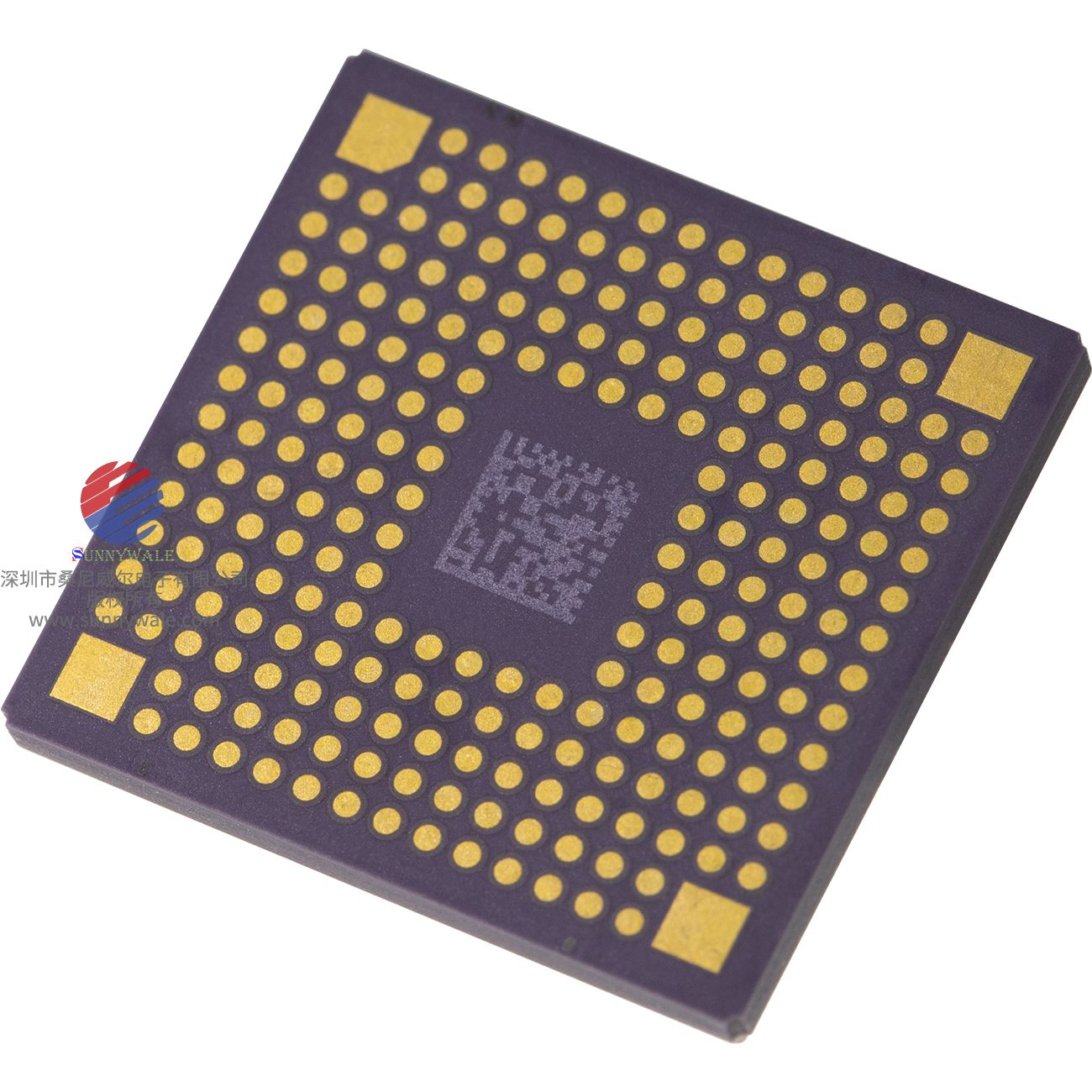

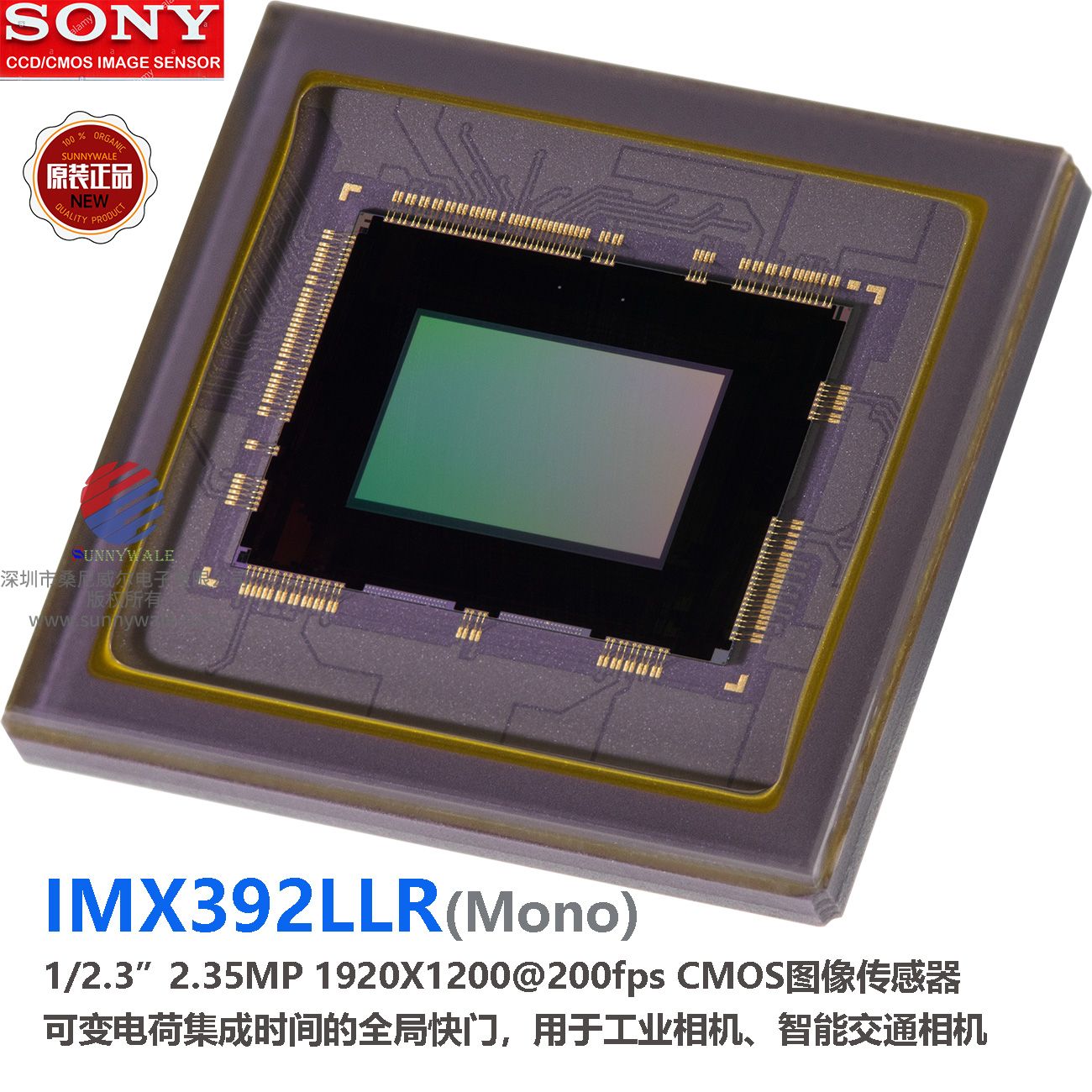

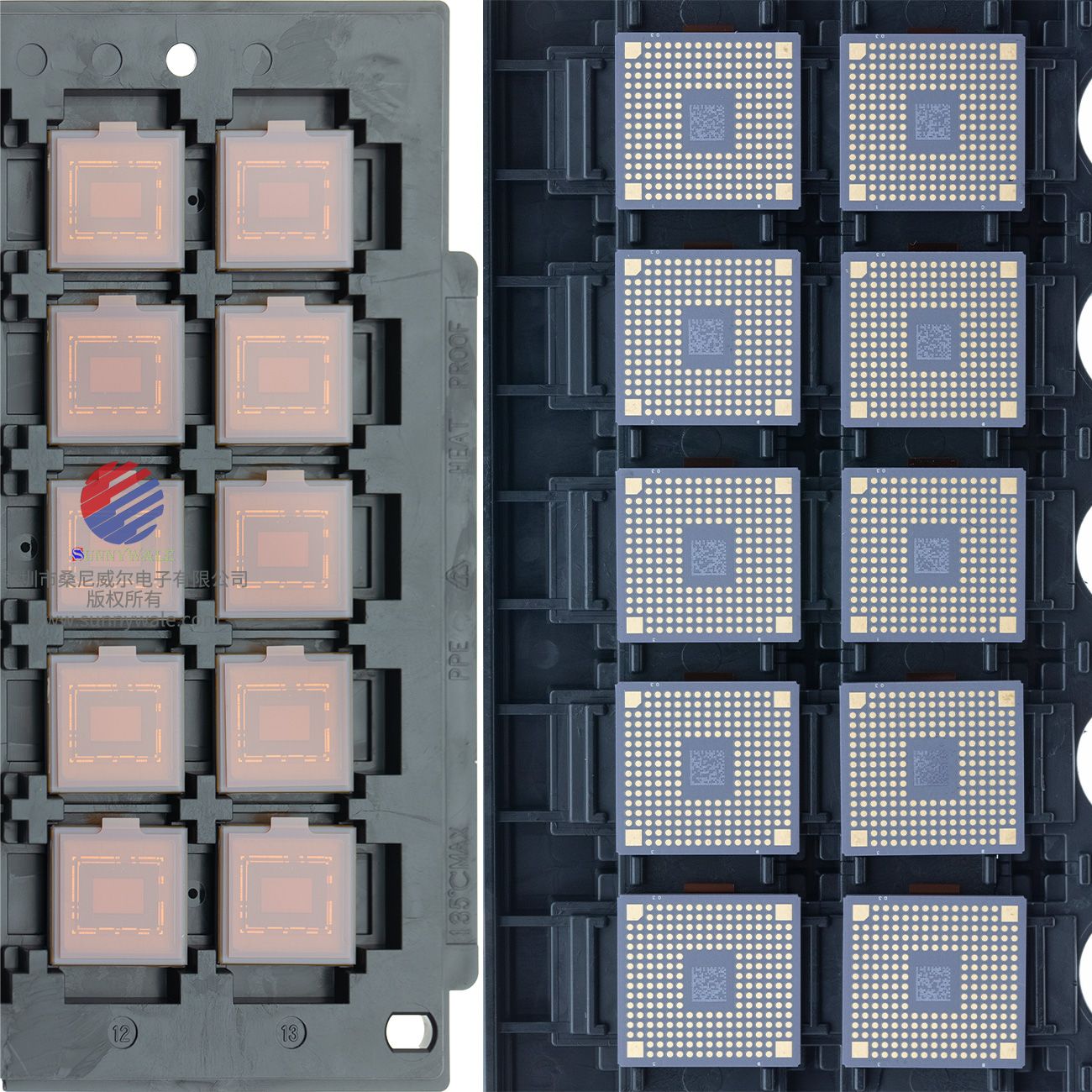

IMX392LLR高清大图索尼CMOS经销商

以上所有图片为原装新货图片,站长亲自实物拍摄
======================================

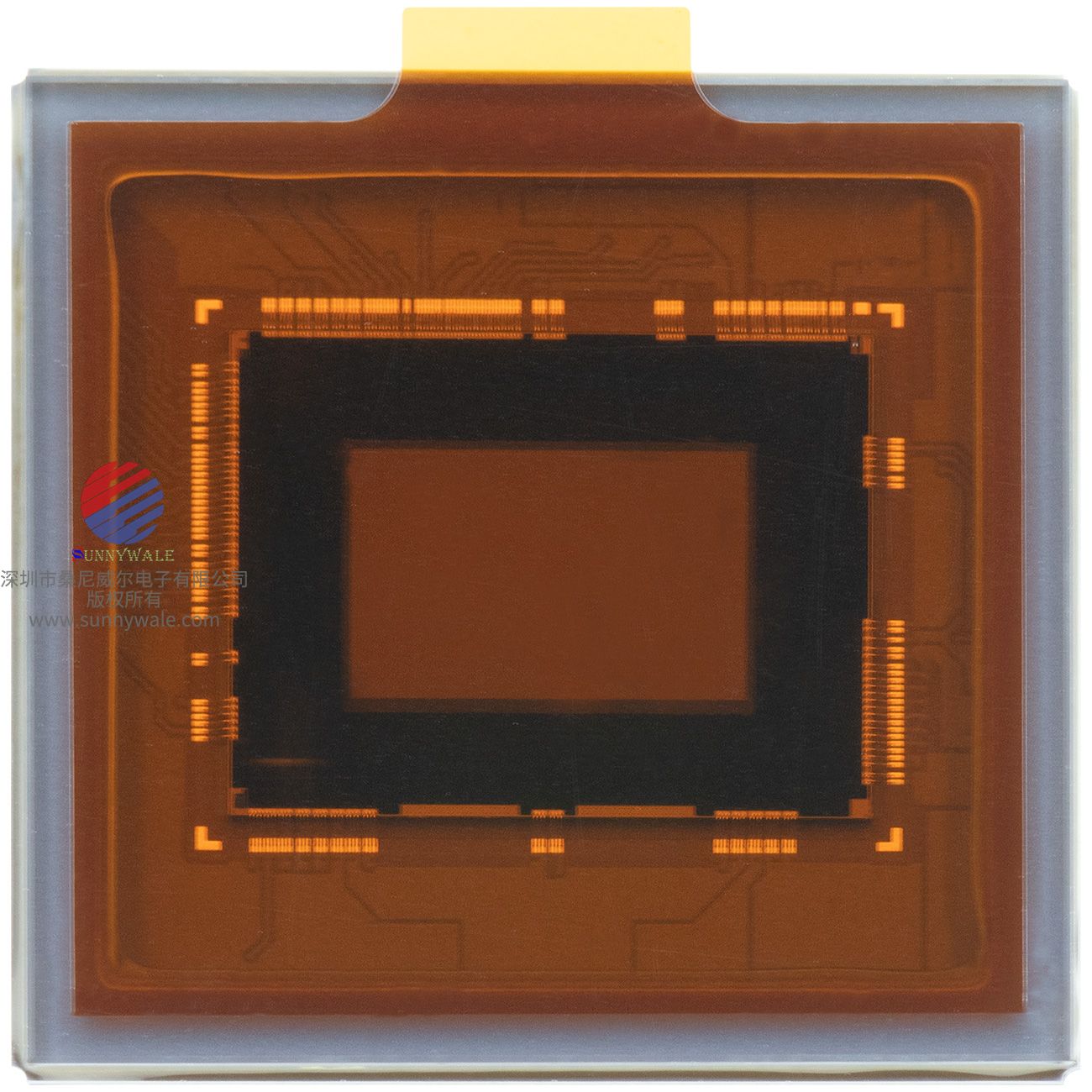

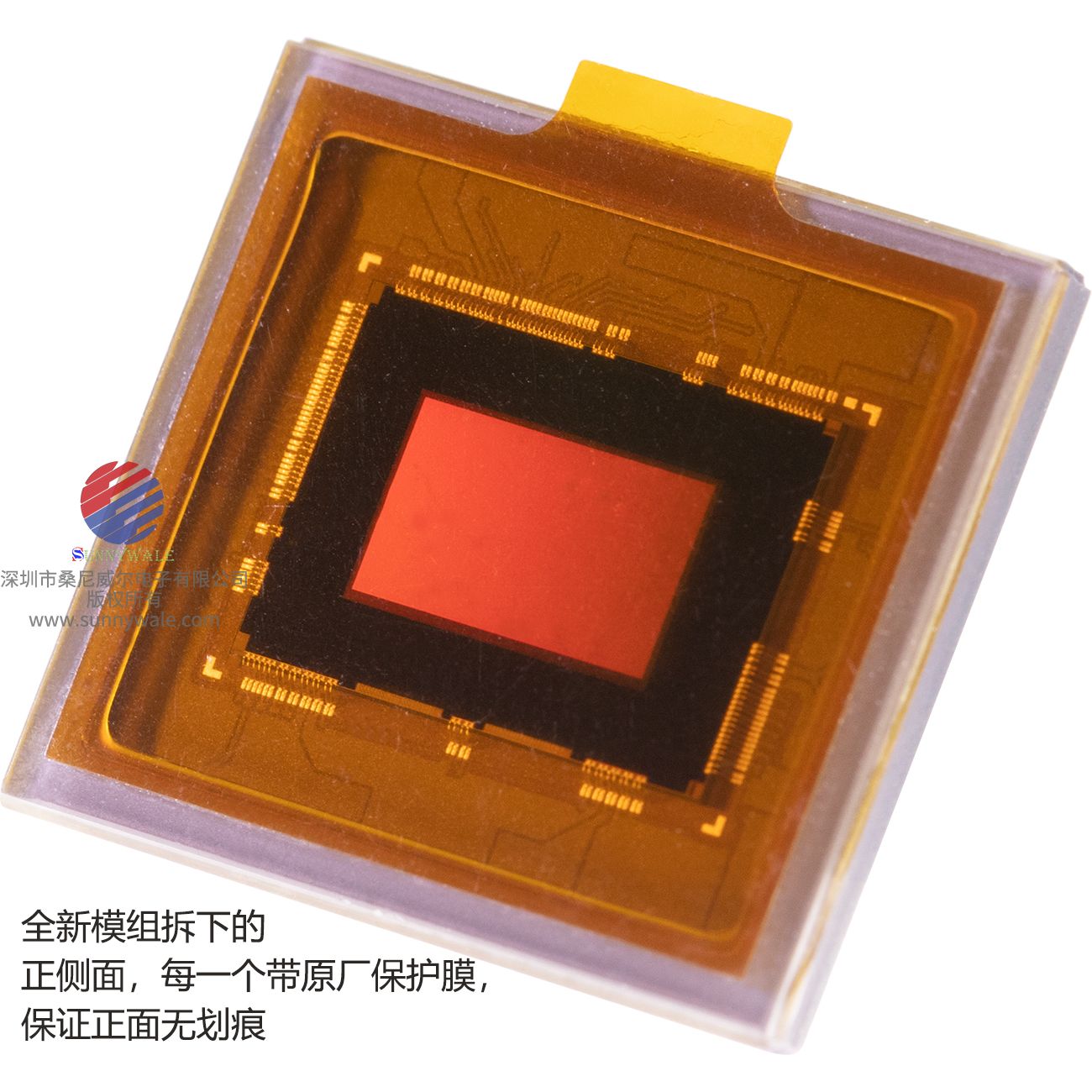

以下图片为拆机样品展示,拆机的只有样品,没有大量
交通智能系统相机图像芯片
用于工业自动化相机的感光芯片

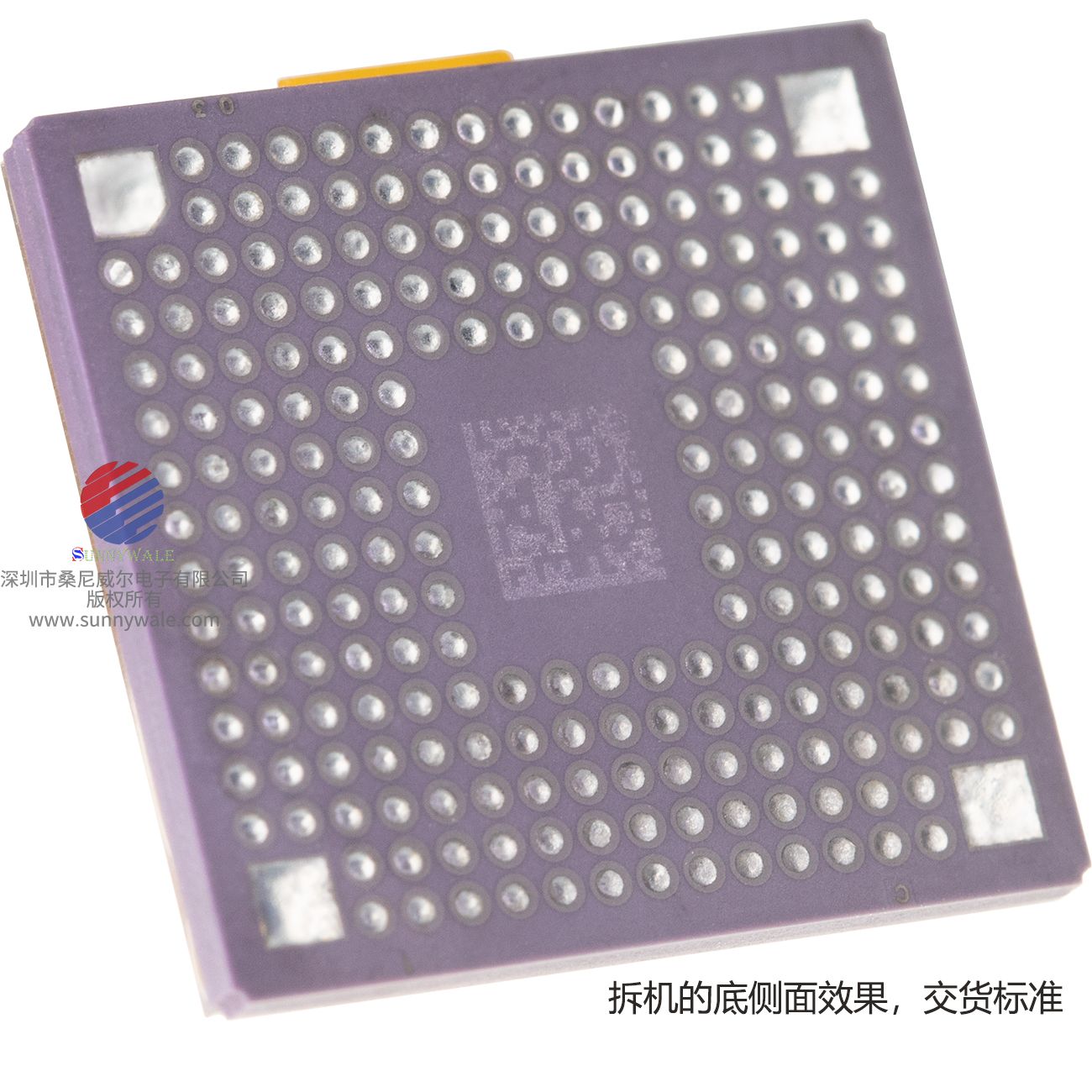

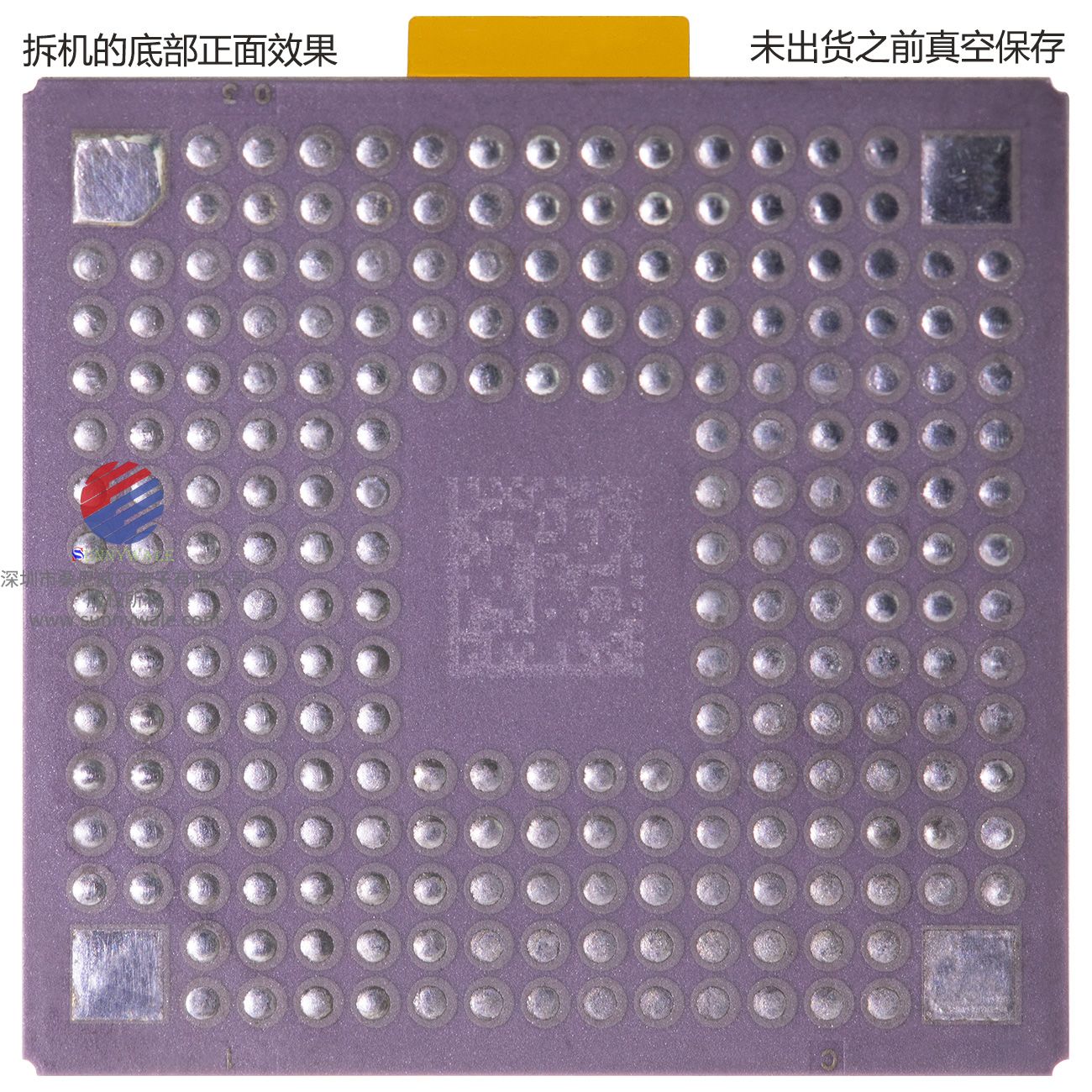

拆机的黑白芯片IMX392LLR
以上所有图片均为实物拍摄后抠图后即上线展示,所见即所得。

有关IMX392LLR的价格,datasheet download免费下载,简介,PDF文档下载,电路图,原理图,框架图,文档下载,原装现货,现货库存,芯片,图片,规格书下载,代理商,技术支持,产品介绍,参数,方案,分销,经销,官网,生产厂家,批量采购,模组,模块,特价,库存,哪里买,性价比,用途,封装厂,晶圆,代工,可咨询本公司

https://www.sunnywale.com/uploadfile/2024/0426/IMX392LLR-C_E18720_Awin.pdf
点击或者复制上面链接到浏览器打开,IMX392LLR datasheet PDF file可免费下载

或者直接访问本公司官网:sunnywale.com,搜索关键词"IMX392LLR",即可查看。

如果想要了解此同类产品IMX392LQR(彩色的),或请点击相关链接,或访问本公司官网:sunnywale.com,搜索关键词“IMX392LQR”,即可展现更多详情。
