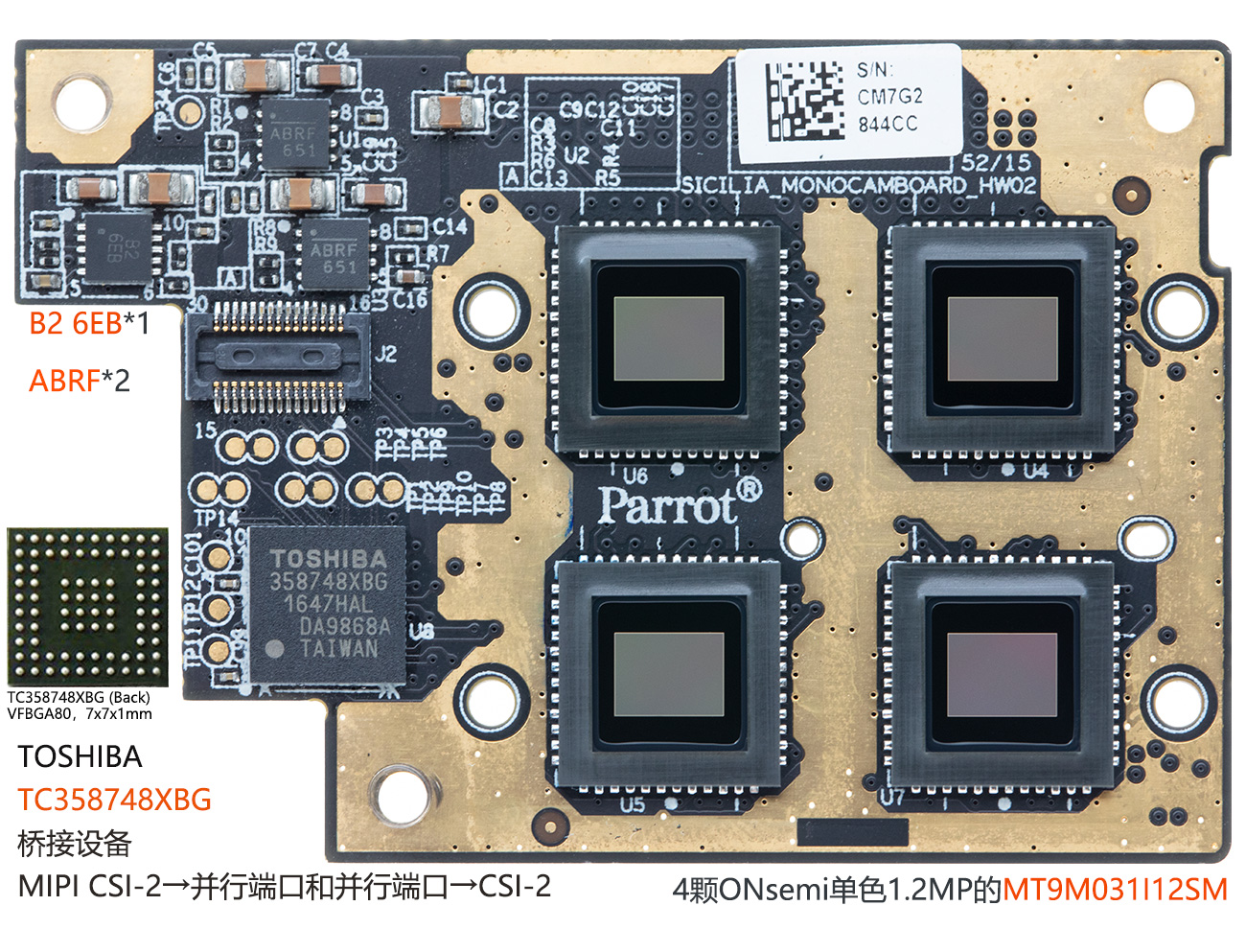

TC358748XBG 东芝TOSHIBA MIPI CSI-2并口和CSI-2并口桥接设备,法国派诺特parrot sequioa多光谱相机维修零配件
2022-09-19 19:00:33
点击购买
TC358748XBG， 东芝接口桥接器，多光谱相机桥接IC，TOSHIBA MIPI转并口桥接芯片，MIPI CSI-2并口和CSI-2并口桥接,法国派诺特多光谱相机配件，parrot sequioa多光谱相机维修零配件
概述
MIPI CSI-2到并口和并口到CSI-2， TC358748XBG是一个桥接设备，通过并口接口将摄像头等设备的MIPI数据传输转换到应用处理器。所有内部寄存器都可以通过I2C或SPI访问(仅在CSI输出情况下)。
特性
● CSI-2 TX/RX接口
★ MIPI CSI-2兼容(版本1.01修订版0.04 - 2009年4月2日)
★ 可配置TX或RX控制器
★ 支持每个数据通道高达1Gbps
★ 最多支持4个数据通道
★ 支持视频数据格式
- RX: RAW8/10/12/14, YUV422 (CCIR/ITU 8/10-bit)， RGB888/666/565和用户自定义的8-bit
- TX: YUV422 (CCIR/ITU 8/10位)，YUV444, RGB888/666/565和RAW8/10/12/14
● 并口接口
★ 支持数据格式
- 24位总线-未打包格式(输入和输出模式)
☆ RGB888/666/565、RAW8/10/12/14和YUV422 8位(8/16位数据总线上)和10位数据格式。
☆ YUV444(仅限并行输入模式)
- YUV422 8位- ITU BT.656和ITU BT.601(仅并行输入模式)
☆ 输出模式可达100mhz PCLK频率，输入模式可达166mhz。
● I2C从接口(CS = L)
★支持正常(100 kHz)，快速模式(400 kHz)和特殊模式(1 MHz)
★配置所有TC358746AXBG/TC358748XBG内部寄存器
● SPI从接口(只适用于CSIOut配置，MSEL = H和CS = H)
★SPI接口支持高达25mhz的操作。
★配置所有TC358746AXBG/TC358748XBG内部寄存器
● GPIO信号
★3个GPIO信号
- 对于CSI-2 RX设备，可以配置3个GPIO信号作为控制信号(MCLK、CXRST、XShutdown)。
- 或者将一个GPIO信号配置为INT信号，用于Parallel接口。
● 系统
★ 时钟和电源管理支持，实现低功耗状态。
● 电源输入
★ 核心和MIPI D-PHY: 1.2 V
★ i / o: 1.8 v - 3.3 v
1. 概述
MIPI CSI-2并口和并口到CSI-2 (TC358746AXBG/TC358748XBG)是一个桥接设备，通过并口接口将MIPI数据传输从相机等设备转换到应用处理器。所有内部寄存器都可以通过I2C或SPI访问(仅在CSI输出情况下)。
有几种系统配置通常使用TC358746AXBG/TC358748XBG
●CSI-2 TX具有并行输入模式，适用于模拟电视、远程呈现类型和专业/老式摄像机应用。在这种模下，TC358746AXBG / TC358748XBG(并行到CSI-2转换器)是一个桥接设备，通过MIPI CSI-2接口将并行数据传输转换为应用程序。东芝桥接芯片提供低功率桥接解决方案，有效地将并行传输转换为串行传输。
●CSI-2 RX具有并行输出模式，适用于扫描仪应用。在这种模式下，TC358746AXBG/TC358748XBG (CSI-2 to Parallel converter)是一个桥接设备，通过并行接口将串行数据传输从相机等设备转换到应用程序处理器。东芝桥接芯片提供了一个低功率桥接解决方案，有效地将串行传输转换为并行传输。
2. 特性
以下是TC358746AXBG/TC358748XBG支持的主要特性。
● CSI-2 TX/RX接口
★ MIPI CSI-2兼容(版本1.01修订版0.04 - 2009年4月2日)
★ 可配置TX或RX控制器
★ 支持每个数据通道高达1Gbps
★ 最多支持4个数据通道
★ 支持视频数据格式
- RX: RAW8/10/12/14, YUV422 (CCIR/ITU 8/10-bit)， RGB888/666/565和用户自定义的8-bit
- TX: YUV422 (CCIR/ITU 8/10位)，YUV444, RGB888/666/565和RAW8/10/12/14
● 并口接口
★ 支持数据格式
- 24位总线-未打包格式(输入和输出模式)
☆ RGB888/666/565、RAW8/10/12/14和YUV422 8位(8/16位数据总线上)和10位数据格式。
☆ YUV444(仅限并行输入模式)
- YUV422 8位- ITU BT.656和ITU BT.601(仅并行输入模式)
★ 高达100 MHz的PCLK频率输出模式，和166 MHz的输入模式。
● I2C从接口(CS = L)
★ 支持正常(100 kHz)，快速模式(400 kHz)和特殊模式(1 MHz)
★ 配置所有TC358746AXBG/TC358748XBG内部寄存器
● SPI从接口(只适用于CSIOut配置，MSEL = H和CS = H)
★ SPI接口支持高达25mhz的操作。
★ 配置所有TC358746AXBG/TC358748XBG内部寄存器
● GPIO信号
★3个GPIO信号
- 对于CSI-2 RX设备，可以配置3个GPIO信号作为控制信号(MCLK、CXRST、XShutdown)。
- 或者将一个GPIO信号配置为INT信号，用于Parallel接口。
● 系统
★ 时钟和电源管理支持，实现低功耗状态。
● 电源输入
★ 核心和MIPI D-PHY: 1.2 V
★ i / o: 1.8 v - 3.3 v
● TC358748XBG 封装：VFBGA80，7x7x1mm
