SN9C2759DM 松翰SONIX USB2.0摄像机视频流控制器，摄像机/监控/视频会议和机器视觉USB控制器，集成时空降噪电路，兼容UVC, MIPI-CSI2接口ISP
1 SN9C2759DM总体描述
SN9C2759DM是一款图像质量比以前更好的网络摄像头控制器，因为它提高了图像质量，并且集成了时空降噪电路。它不仅为人眼带来了无噪声的图像，而且使机器视觉的分析工作变得更加简单和健壮。
SN9C2759DM的主要功能包括控制CMOS传感器，接收图像数据，将其转换为视频流，然后通过USB将数据发送给主机。它符合USB 2.0高速(HS)和USB视频类(UVC) 1.1。符合公共标准使SN9C2759DM易于集成到NB内置摄像头，摄像机，监控，视频会议和机器视觉等需要高质量视频的各种应用领域。
在视频部分，SN9C2759DM支持MIPI-CSI2 CMOS传感器接口，ISP分辨率可达MJPG HD@30fps。除了出色的降噪性能，新一代ISP采用高动态范围(HDR)设计，带来更好的视觉体验。高性能的Motion-JPEG引擎和比特率控制器提供不同的压缩比以满足带宽要求。该系统由嵌入式单片机控制，内置AE / AWB统计功能。灵活的架构包括掩模ROM、内部RAM和外部串行闪存，可以存储定制的代码和参数。
SN9C2759DM采用先进的工艺，使其功耗保持在很低的水平，使包装尽可能小。有3个内置调节器，不需要外部这些特点使其能够进一步节省BOM和PCB面积。SN9C2759DM是最好的选择紧凑的现代电子产品设计。
2 SN9C2759DM功能
2.01系统
■ 3.3V单电源
◆ 功耗
◆ 待机:< 30mA
◆ 暂停:<500uA
◆ 运行:<150mA
■ 内置时钟合成器和锁相环用于内部时钟生成
■ 使用外接串行闪存存储定制代码和数据(支持最高4Mbits)
■ 高速串行闪光控制器(60MHz)，带相位检测
■ 不需要外部RAM
■ 具有2组可选1.0V、1.2V、1.5V、1.85V、2.0V、2.85V、3.0V、3.3V(旁路)LDO，为CMOS传感器模拟和IO供电
■ QFN32 2mm x 5.5mm封装
■ 7 GPIO
2.02 USB控制器
■ USB 2.0高速(HS)和全速(FS)兼容
■ USB2.0 HS/FS自动传感和切换
■ USB FS模式和USB断开可编程
■ 支持设备电源状态-运行时D3的ACPI
■ 端点:
◆ 控制
◆ 中断IN: UVC x 1
◆ 同步IN: UVC x1
■ 6种视频流接口的可选设置
2.03传感器接口
■ 传感器接口:MIPI-CSI2 1通道
■ 传感器分辨率:高达1280x800
■ 传感器数据格式:YUYV和拜耳RAW
■ 传感器像素时钟:高达120MHz像素时钟
■ 控制接口:工业标准2线串行接口
2.04色彩处理
■ AE直方图统计
■ AWB窗口统计
■ 动态缺陷像素取消
■ 镜头阴影补偿R/G/B通道
■ 颜色插值与低通滤波器
■ R/Gr/Gb/B通道独立数字色增益控制
■ Y/Cb/Cr通道单独数字色增益控制
■ R/Gr/Gb/B通道的像素偏移(光学黑)补偿
■ 可编程伽马表的RGB通道
■ 可编程的R/G/B输入颜色转换矩阵
■ 时间降噪
■ 先进的空间降噪
■ 宽动态范围(WDR)
■ 边缘去颜色混叠
■ 可配置边缘增强
■ 可编程γ表的Y通道
■ 可配置图像处理后的窗口功能
■ 可编程色调和饱和度
2.05扩容引擎
■ 结合缩放和窗口功能，在不同的输出分辨率下提供相似的视角。
■ 使用LPF消除工件(满足Microsoft Lync统一下的最大值)。缩放比例(1280→160像素)
2.06 JPEG编码器
■ YUV422基线JPEG编码器
■ 可编程128字节量化表，用于Y和C调整压缩比
■ 内置比特率控制器
■ 异常处理电路的突然巨大的比特率变化超过速率的能力控制器和发生USB缓冲区溢出
2.07视频流
■ USB视频类1.1 (UVC)兼容
■ 格式
◆ 支持UVC1.1 -未压缩YUY2有效载荷(YUV422, 16位/像素)
◆ 支持UVC1.1 - MJPG422载荷
◆ YUY2和MJPG共享同一个USB端点，这两种流格式都存在相互排斥
■ 自动伽马背光预览
■ 自动频率检测统计
2.08微控制器和USB设备特性
■ 内置8032微控制器
■ 从外部串行闪光灯自动加载扩展F/W
■ 从外部串行闪存中自动加载VID/PID、制造商、产品和序列号字符串
■ 从外部串行闪光灯自动加载UVC参数定义
■ 固件可通过USB从PC升级
■ 能够强制USB在FS模式和USB断开
■ 看门狗自动恢复
2.09预定义USB视频类控件
■ 亮度控制(UVC定义)
■ 对比度控制(UVC定义)
■ 色调控制(UVC定义)
■ 饱和度控制(UVC定义)
■ 清晰度控制(UVC定义)
■ 伽马控制(UVC定义)
■ 白平衡温度(UVC定义)
■ 背光补偿(UVC定义)
■ 增益(UVC定义)
■ 电源线频率(UVC定义)
■ 白平衡温度，自动(UVC定义)
■ 自动曝光模式(UVC定义)
■ 自动曝光优先级(UVC定义)
■ 曝光时间(绝对)，(UVC定义)
■ 视频流LED指示灯
■ UVC扩展单元支持
2.10 SN9C2759DM平台支持
■ 微软Windows XP 32bit SP2，微软Windows XP 64bit，微软Windows 7 32 & 64位，微软Windows 8/8.1 32 & 64位，微软Windows 10 32 & 64位
■ Mac - OS X 10.4.8或更高版本
■ Linux与UVC驱动程序(开源可在http://linux-uvc.berlios.de/)

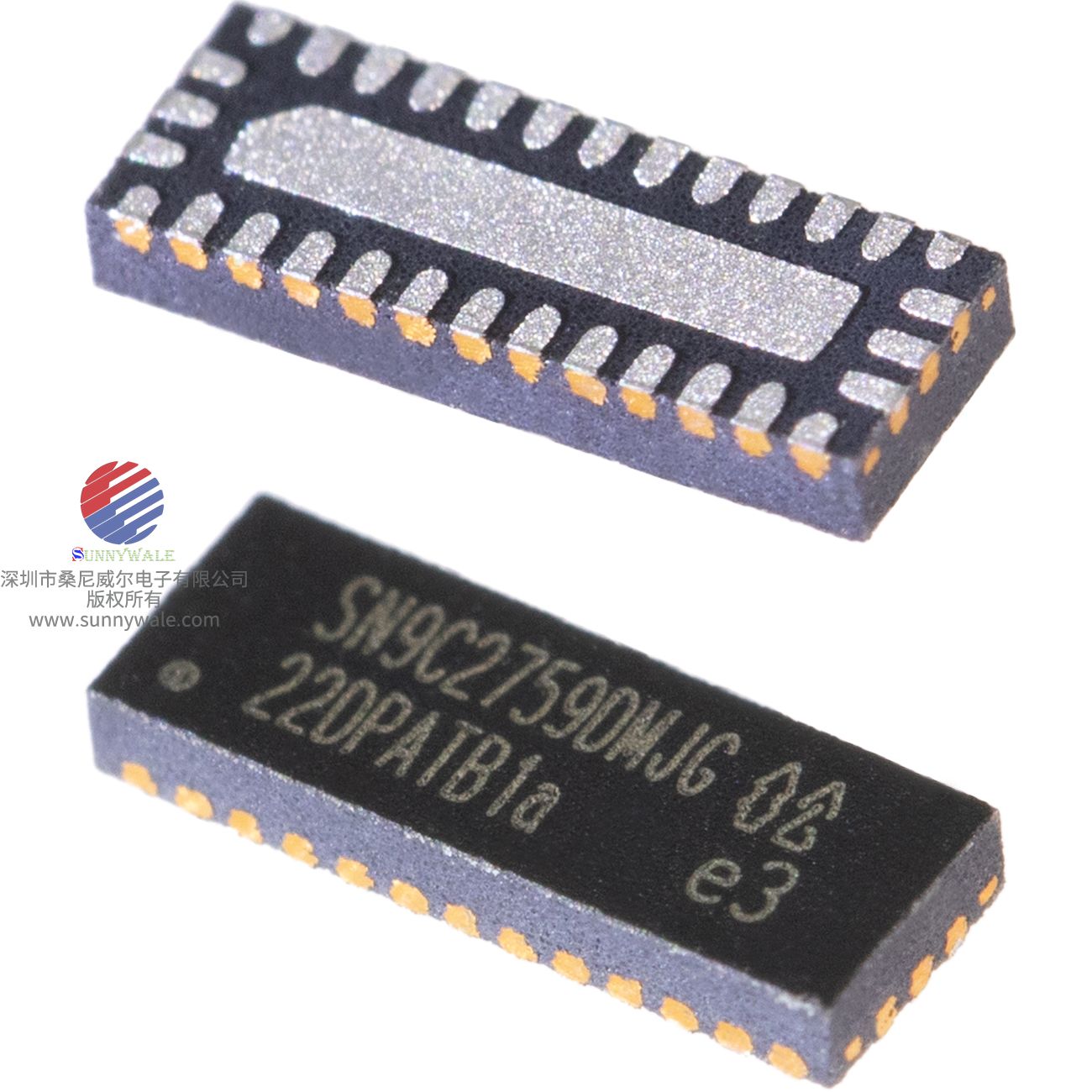

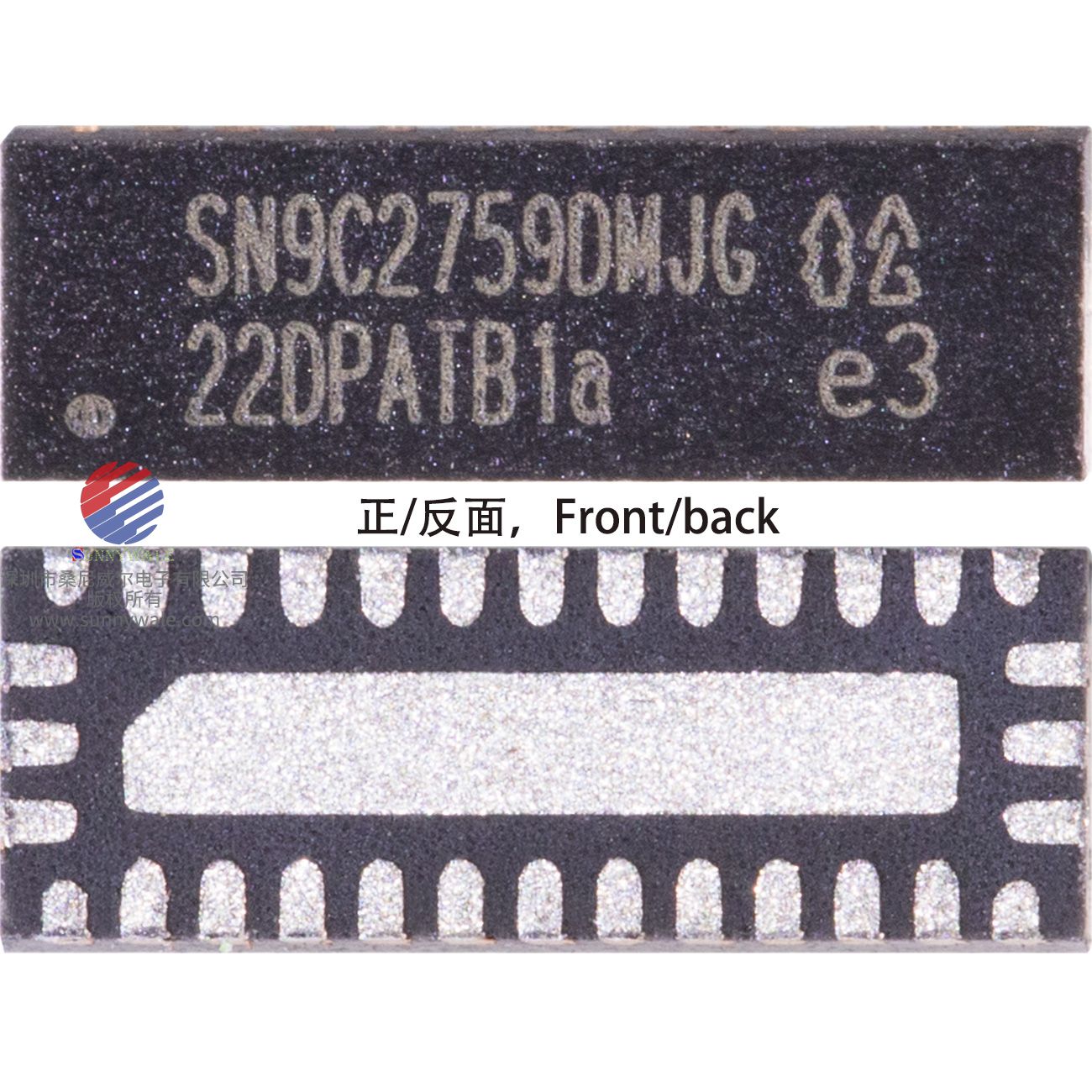

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
