EV76C661ABT(黑白单色)和 EV76C661ACT(彩色RGB) e2v 1280 x 1024 1/1.8"全局快门工业相机CMOS传感器,高光谱响应和高量子效率,超高感光度CMOS可媲美CCD
2022-11-21 20:31:09
点击购买amazon

EV76C661ABT,EV76C661ACT
EV76C661ABT,EV76C661ACT, e2v图像传感器, 1280x1024 130万像素,1.3MP 感光芯片,1/1.8英寸芯片,工业相机单色黑白图像传感器,CMOS传感器,高光谱响应和高量子效率cmos,感光度可媲美CCD的CMOS,超高感光度的CMOS,全局快门,大靶面

关键好处

 ●  130万像素(1024 (V) x 1280 (H)), 5.3μm正方形像素,微透镜
 ●  提高近红外区域的灵敏度
 ●  高量子效率(峰值>70%)
 ●  低噪声,卷帘门允许真正的cd和全局重置的最佳信噪比(EV76C660)
 ●  全局快门用于快速移动物体的清晰图像(EV76C661)
 ●  高速:60fps全分辨率,低光CMOS传感器
 ●  多个同时感兴趣的区域(四个独立窗口)
 ●  线性动态范围>62dB @25°C,可能有HDR模式
 ●  低功耗,< 200mw
 ●  工作温度(-30°C至+65°C)
 ●  包装:CLCC 48 12.7mm x 12.7mm
 ●  带有SPI控制和10位并行输出的片上系统

应用

EV76C660
 ●  监控IP/闭路电视摄像头
 ●  生物识别/医疗应用

EV76C661
 ●  工业机器视觉
 ●  条形码读取/扫描仪
 ●  智能相机
 ●  智能交通系统

指令带码
 ●  EV76C660ABT:  黑白,卷帘块门
 ●  EV76C660ACT: 彩色,卷帘快门
 ●  EV76C661ABT: 黑白,全局快门,近红外增强
 ●  EV76C661ACT:  彩色,全局快门

EV76C660和EV76C661是Teledyne e2v的Ruby系列CMOS成像传感器的最新成员。这些突破性器件的灵敏度和性能超过了5.3μm像素大小、量子效率(QE)超过80%、近红外(NIR)光谱(850nm波段>50%)的前置照明传感器所能提供的灵敏度和性能。这大大降低了系统照明成本,或在户外相机应用中实现极低光成像。EV76C660和EV76C661与Teledyne e2v的蓝宝石系列成像传感器具有相同的封装、引脚和软件接口,使它们能够从单一的硬件和软件开发工作中提供一系列不同的工业相机产品。

e2v公司生产的1.31 MPix CMOS传感器的高性能工业相机。该款相机是IDS产品系列中感光度最高的相机之一,有(黑白EV76C660ABT/彩色EV76C660ACT)(和黑白近红外EV76C661ABT,彩色EV76C661ACT)几个版本可供选择。除了可与CCD传感器相媲美的出色感光度之外,该相机还具有许多其它特性:例如:该相机的传感器提供两种全局快门模式和两种卷帘快门模式,用户可在这些模式间任意切换。该特性使相机在应用需求或周围环境发生变化时仍可灵活使用。


传感器的特点
 ●  EV76C660滚动快门/ EV76C661全局快门
 ●  分辨率-像素:1024 (V) x 1280 (H) 1024 (V) x 1280 (H)
 ●  图像大小-英寸:1/1.8,1/1.8
 ●  像素尺寸- μm: 5.3 × 5.3 /5.3 × 5.3
 ●  纵横比:5:4/ 5:4
 ●  最大帧率- fps 60 @ full / >100 @ VGA 60 @ full / >100 @ VGA
 ●  像素率-百万像素/秒90到120 90到120

像素的性能
 ●  位深度—bits: 10 /10
 ●  动态范围- dB:>66(线性)/ >100 (HDR) >63(线性)/ >100 (HDR)
 ●  信噪比最大值-:dB: 39 /39
 ●  响应度- LSB10/(Lux/s): 15000 / 13000
 ●  电力消耗
      功能性- mW <200/<200
      Standby - μW:180/180
特性

 ● 130万像素(1280 × 1024), 5.3 μm平方像素,微透镜
 ● 光学格式1/1.8”
 ● 60 fps@全分辨率
 ● 嵌入式功能:
    -图像直方图和上下文输出
    -分采样/分箱
    -多个roi(包括1线模式)
    -像素校正缺陷
    - PLL与5至50 MHz的输入频率范围(兼容抖动主时钟)
   -高动态范围能力
    -读取改进时间(中止图像和良好的第一张图像)
 ● 计时模式:
    -串行和重叠模式下的全局快门
    -滚动快门允许最低的读数噪音和全局复位
 ● 输出格式8位或10位并行加同步
 ● SPI控制
 ● 控制输入管脚:触发,复位
 ● 光控制输出
 ● 3.3 V和1.8 V电源
性能特征
 ● 低功耗(200mw)
 ● 低光下的高灵敏度
 ● 工作温度[-30°至+65°C]
 ● 峰值QE > 65%
可选传感器类型
 ● 黑与白
 ● 颜色(拜耳排列)
 ● 其他(定制CFA)的要求

应用
 ● 监控IP/CCTV摄像头
 ● 生物识别/医学成像
 ● 汽车视觉
 ● 工业机器视觉,条码读取和扫描

简介
EV76C661是一个130万像素的CMOS图像传感器,是“Ruby”家族的成员。它适合许多不同的人需要卓越性能的应用程序类型。创新的像素设计提供了优异的性能低光条件下的电子全局(真快照)快门,并提供60 FPS的高阅读速度在全分辨率。
它非常低的功耗使它非常适合电池供电的应用。

应用案例:
工业相机单色黑白图像传感器
 e2v图像传感器

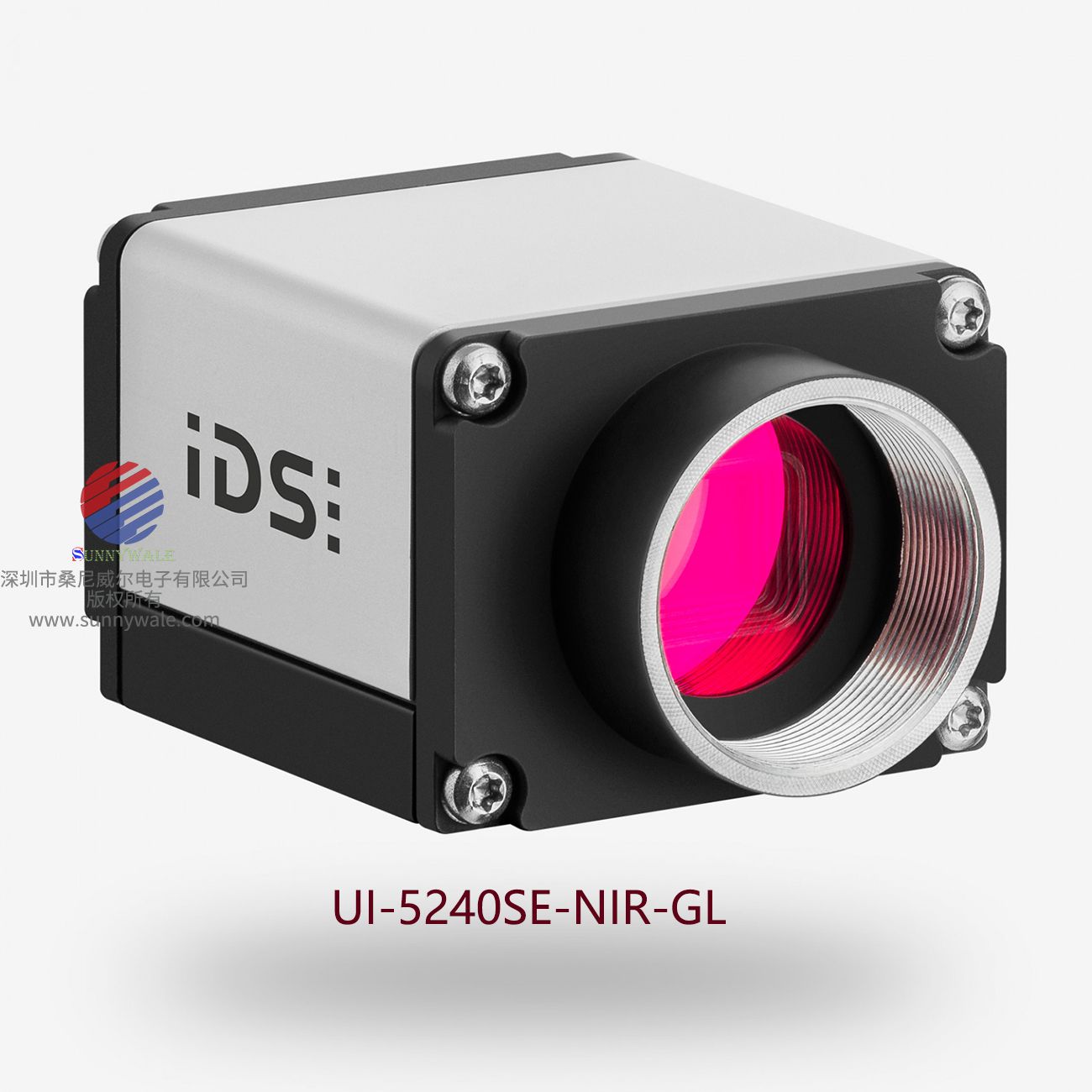

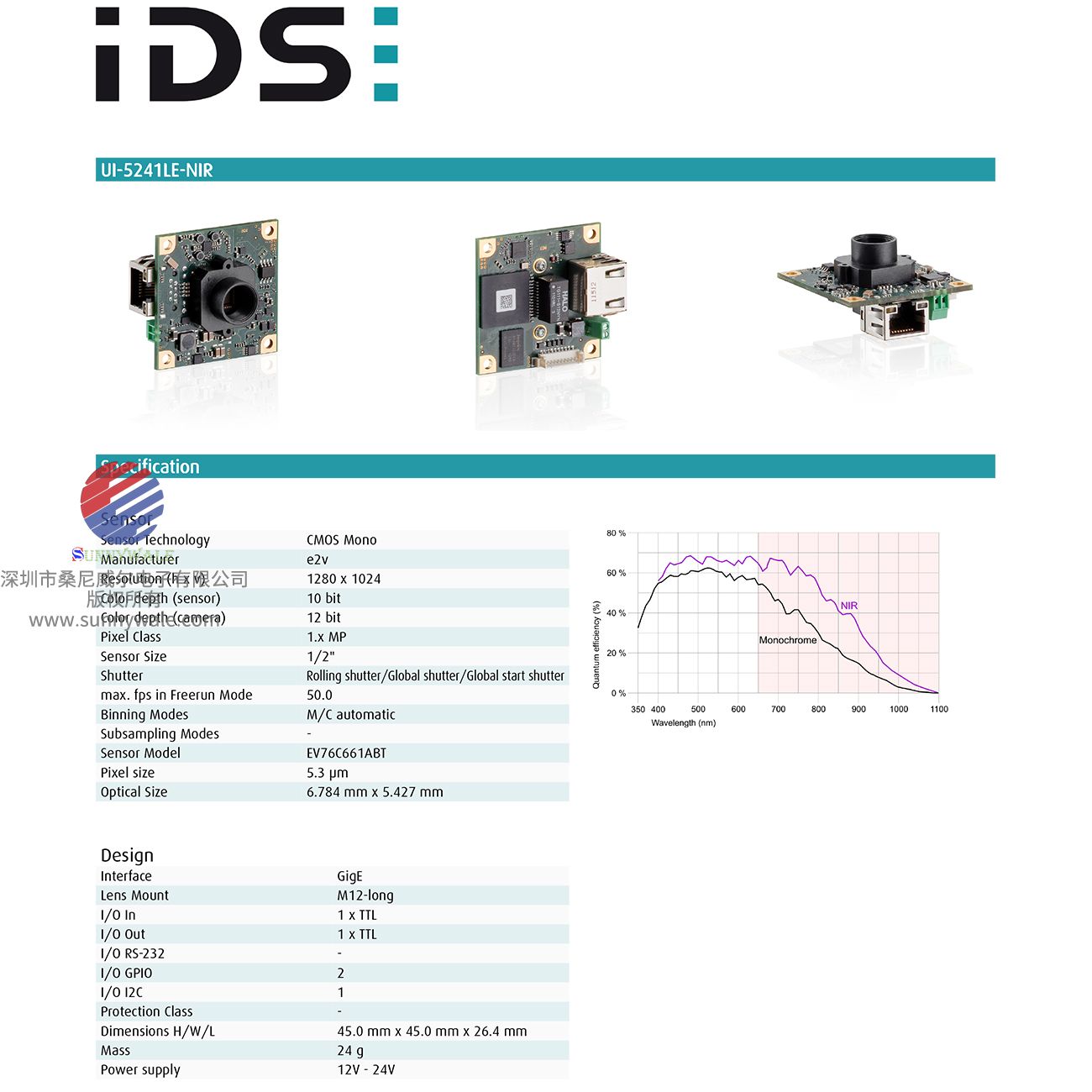

iDS:UI-5241LE-NIR Rev.1.2 (AB10160)模组,UI-5240SE-NIR-GL(森林防火相机),法国Paratronic 工程师 Loïs Carrié 解释说:这款特别强大的工业相机UI-5240SE-NIR-GL配备了 e2v 的 1.3 兆像素 CMOS 传感器。Paartronic 在 NIR 版本 (EV76C661ABT) 中使用了高度灵敏的传感器。除了出色的感光性,该传感器提供两种全局快门和卷帘快门变体,可以在操作期间切换。我们选择这个型号主要有三个原因:首先,它的光谱灵敏度令人信服。其次,传感器拾取所有可见颜色波长,在近红外线具有特别好的灵敏度;第三,连续拍摄可以获得非常高的动态范围。IDS Imaging Development Systems GmbH,Dimbacher Str. 10 I 74182 Obersulm I 德国 电话:+49 7134 96196-0 IE:s.gemmingen@ids-imaging.de IW:www.ids-imaging.com

高光谱响应和高量子效率cmos
midiCam:I2D601N-MCB71 Part no.: 6060401,2D machine vision midiCam,Basler Ace acA1300-60gmNIR,1280 x 1024 NIR CMOS GigE 相机,市场参考价格: 每个 879.00 美元(本公司不卖相机)每秒60帧的 1280 x 1024 图像
在可见光和近红外光谱范围内具有出色的量子效率,以太网供电 (PoE) 支持

描述
ace 系列相机具有非凡的价值。acA1300-60gmNIR 基于 e2v Ruby CMOS 传感器构建,以 1280 x 1024 全分辨率每秒提供 60 帧。分辨率、帧速率、全局快门、整体性能和价格的组合无与伦比。

由于 Basler ace GigE 相机使用多年来一直是模拟相机标准的 29 x 29 mm 尺寸,因此模拟相机的更换非常容易。一些现有的 Camera Link 相机和 IEEE 1394a 或 1394b 相机也可以轻松更换。

使用以太网供电(“PoE”)配置,可以使用一根电缆为相机供电并在相机和 PC 之间传输数据,从而将电缆布线保持在最低限度。提供了一个辅助连接器来端接输入和输出信号——每个都有一个。输入可配置为触发图像采集、重置帧计数器或重置软件触发计数。输出可以配置为指示采集触发等待、曝光活动、闪光窗口或定时器活动。或者可以通过 PC 控制输出。如果 PoE 不可用,辅助连接器可用于为摄像机供电。

Basler ace 提供全套功能以满足广泛的应用需求。像素数据可以 8 或 12 位深度输出。您可以调整相机的黑电平、增益、感兴趣区域、输入去抖动和触发延迟。它具有自动曝光控制、像素合并、水平图像镜像、事件报告、测试图像发送和可编程查找表的功能。还有“块”功能,包括帧计数器、时间戳、触发输入计数器和 CRC 校验和计算器。请注意,使用第三方软件时并非所有功能都可用。

因为这款相机符合 GigE Vision 和 GenICam 标准,所以有许多第三方软件应用程序和 API 是兼容的。Basler 为 32 位和 64 位 Windows 和 Linux 平台提供免版税的 Pylon SDK。

https://www.sunnywale.com/uploadfile/2022/1121/EV76C661ABT-eV2_Awin.pdf
点击或者复制上面链接到浏览器打开,EV76C661ABT-EQTR datasheet PDF file可免费下载

EV76C661ABT相机成品全局快门曝光黑白相机应用案例:(有样机,可批量生产)
https://www.sunnywale.com/uploadfile/2023/0601/EV76C661ABT相机硬件说明书_Awin.pdf

更多详情和高清大图,请复制如下链接到浏览器打开,查看本公司官网;或者直接访问本公司官网:sunnywale.com,搜索关键词"EV76C",即可查看:

如果你需要同类产品,本公司也有一些现货:
EV76C560ACT  1/1.8"  原装   2018+ 彩色,1280x1024
EV76C560ABT  1/1.8"  原装  2020+  黑白,1280x1024
EV76C570ACT  1/1.8"  原装  2015+  彩色,1600x1200
EV76C660ABT  1/1.8"  原装  2016+  黑白,低照度高感光度,1280x1024,卷帘快门
EV76C660ACT  1/1.8"  原装  2016+  彩色,低照度高感光度,1280x1024,卷帘快门
EV76C661ABT  1/1.8"  原装   2019+ 黑白,  1280x1024,,全局快门
EV76C661ACT  1/1.8"  原装  2012+  彩色,1280x1024,全局快门
