ICX274AL索尼SONY对角线8.923mm(类型1/1.8)1628x1236，2百万(2MP)像素逐行扫描工业相机黑白单色全局快门曝光数字CCD图像传感器，用于B/W摄像机的正方形像素，德
ICX274AL，索尼B/W CCD，SONY1/1.8，1628x1236，2百万(2MP)像素CCD，逐行扫描工业相机CCD，黑白单色全局快门曝光数字图像传感器，用于B/W摄像机的正方形像素CCD，AVT STINGRAY GPF-201B、Manta G-201B、 Guppy Pro F-201B CCD工业相机模组，GuppyPro-SB-ICX274模块
描述

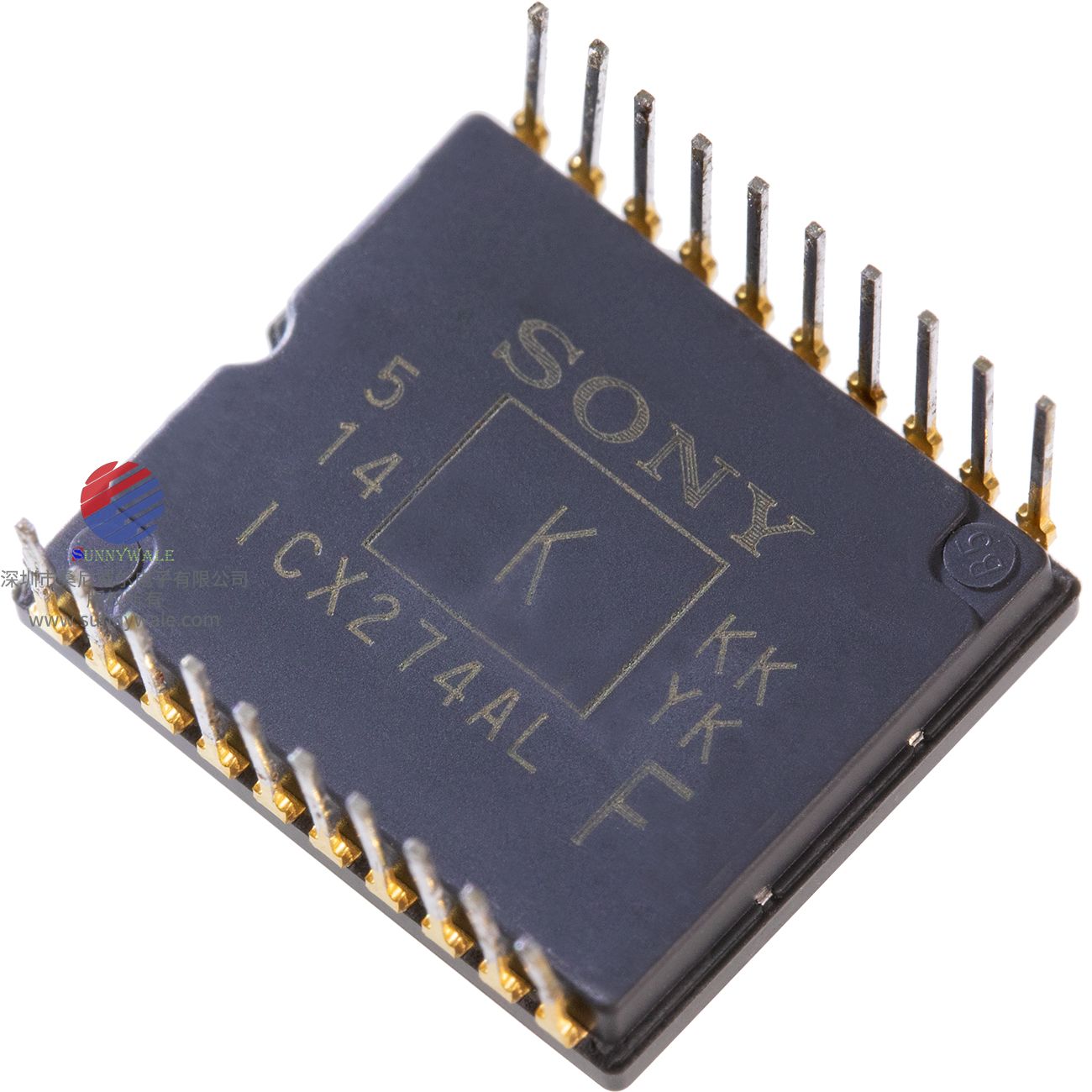

ICX274AL是一个对角线8.923mm(类型1/1.8)线间CCD固态图像传感器，具有方形像素阵列和2.01M有效像素。逐行扫描允许所有像素的信号在大约1/15秒内独立输出，并且还可以使用各种加法和脉冲消除方法输出。该芯片具有可变电荷存储时间的电子快门，可以在没有机械快门的情况下实现全帧静止图像。此外，通过采用超级HAD CCD技术，实现了高灵敏度和低暗电流。
特性
● 高水平和垂直分辨率
● 支持以下模式
逐行扫描模式(带/不带机械快门)
2/8行读出模式
2/4线读出模式
二线加法方式
中心扫描方式(1)、(2)、(3)
自动对焦模式(1)和(2)
● 方形像素
● 水平驱动频率:28.6364MHz(典型)，36.0MHz(最大)
● 复位栅极偏置不调整
● 灵敏度高，暗电流小
● 连续变速快门功能
● 优良的抗开花特性
● 20针高精度塑料封装
设备结构 ● 线间CCD图像传感器
● 图像尺寸:对角线8.923mm(类型1/1.8)
● 总像素数:大约1688 (H) × 1248 (V)。2.11像素
● 有效像素数:大约1628 (H) × 1236 (V)。2.01像素
● 活动像素数:大约1620 (H) × 1220 (V)。1.98像素
● 建议记录像素数:大约1600 (H) × 1200 (V)。1.92像素
● 芯片尺寸:8.50mm (H) × 6.80mm (V)
● 像元尺寸:4.40μm (H) × 4.40μm (V)
● 光学黑色:水平(H)方向:前12像素，后48像素
垂直(V)方向:前10像素，后2像素
● 虚拟位数:水平28位
垂直1
● 衬底材料:硅

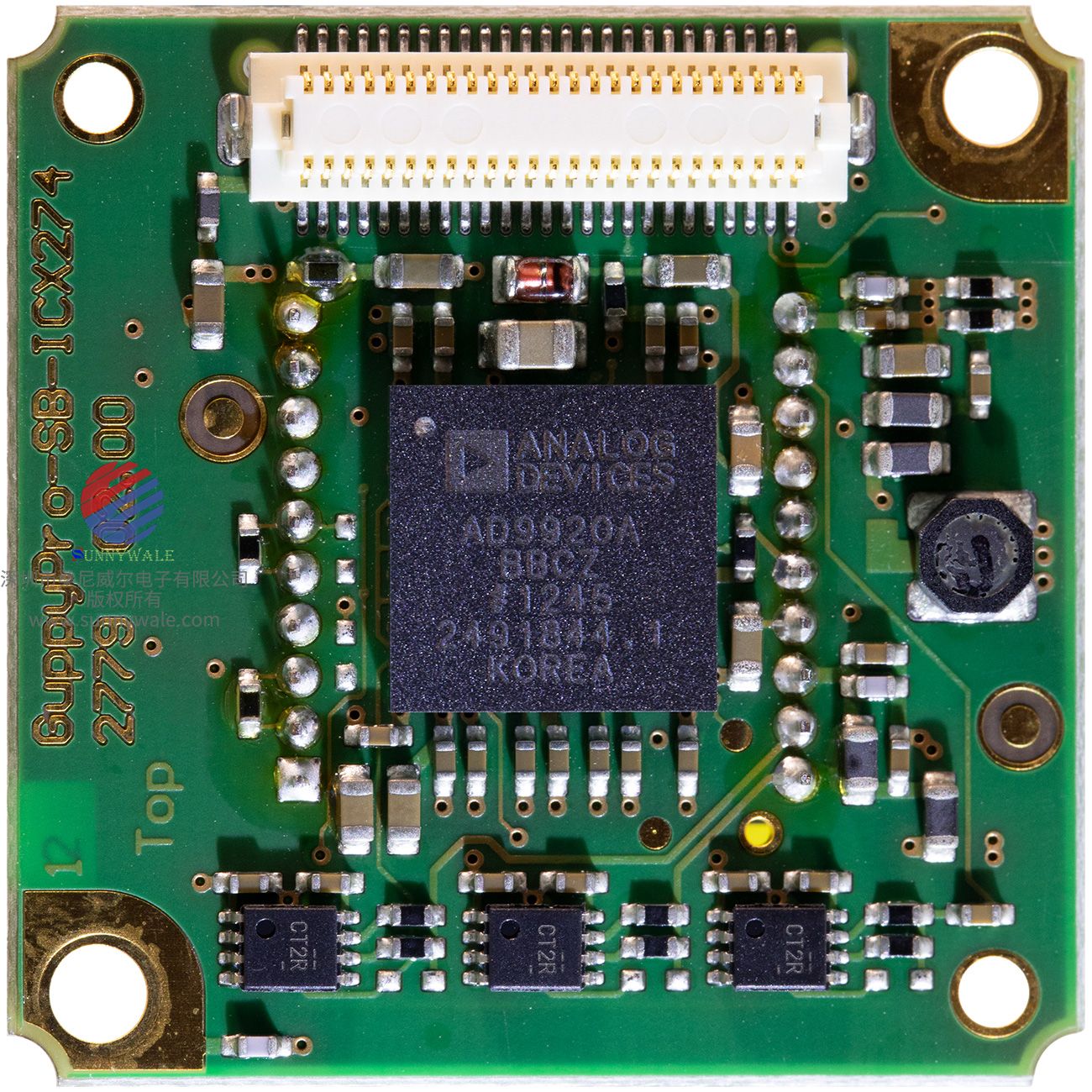

板载IC，点击相应的蓝色感应区域即可免费下载PDF datasheet(数据表): AD9920ABBCZ,LT3472EDD,SN74lVC2T45
1、AD9920ABBCZ: -25°C至+85°C, 105球CSP_BGA,ADI, 12位CCD信号处理器，带V-Driver和精密时序发生器。
AD9920A特性
● 集成19通道v型驱动器
● 1.8 V AFETG磁芯
● 24个可编程的垂直时钟信号
● 相关双采样器(CDS): ? 3db, 0db，
● + 3db和+ 6db增益
● 12位，40.5 MHz模数转换器(ADC)
● 黑色电平钳，具有可变电平控制
● 完整的片上时序发生器
● 高精度定时核心，分辨率约400ps
● 片上3v水平和RG驱动器
● 用于快门和快门的通用输出(gpo)
● 系统支持
● 片上同步发生器与外部同步输入
● 片上1.8 V低差(LDO)稳压器
● 105球，8mm × 8mm CSP_BGA封装
AD9920A一般的描述
AD9920A是一款高度集成的电荷耦合器件(CCD)信号处理器，适用于数码相机应用。它包括一个完整的模拟前端(AFE)，具有模数转换功能，结合全功能可编程时序发生器和19通道垂直驱动器(V-driver)。时序发生器能够支持多达24个垂直时钟信号来控制先进的ccd。片上v驱动器支持多达19个通道，用于六场ccd。精确定时核心允许在40.5 MHz操作下以约400 ps分辨率调整高速时钟。AD9920A还包含6个gpo，可用于快门和系统功能。
模拟前端包括黑电平箝位、可变增益CDS和一个12位ADC。时序发生器提供所有必要的CCD时钟:RG, h时钟，v时钟，传感器门脉冲，衬底时钟和衬底偏置控制。
AD9920A的工作温度范围为-25℃~ +85℃。
LT3472EDD特性
■ 20mA时产生15V, 50mA时从锂离子电池产生-8V
■ 内部肖特基二极管
■ VIN范围:2.2V至16V
■ 输出电压可达±34V
■ 电容可编程软启动
■ 顺序:在负输出开始之前，正输出达到最终值的88%
■ 只需要一个电阻设置输出电压
■ 恒定的开关频率确保低噪声输出
■ 采用10引脚(3mm × 3mm) DFN封装
应用
■ CCD偏置
■ TFT LCD偏置
■ OLED偏置
■ ±运放轨道电源
描述
LT3472(LBGC)双通道开关稳压器为偏置CCD成像仪产生正负输出。
该器件在50mA时提供高达-8V的电压，在20mA时提供高达15V的电压，为许多流行的CCD成像仪提供偏置。LT3472开关频率为1.1MHz，采用微小、低调的电容和电感，产生易于滤波的低噪声输出。肖特基二极管在内部，输出电压设置为每个通道一个电阻，减少外部元件计数。整个解决方案的外形小于1mm，占地面积仅为50mm2。
内部测序电路禁用负通道，直到正通道达到其最终值的88%，确保两个输出的总和始终为正。每个输出的单独软启动电容器允许每个输出的斜坡被独立控制。
LT3472采用低规格(0.75mm) 10引脚3mm × 3mm DFN封装。
SN74LVC2T45特性
■ 可在德州仪器NanoStar和NanoFree封装
■ 完全可配置的双轨设计允许每个端口在完整的1.65 v至5.5 v供电范围内工作
■ VCC隔离功能-如果任何一个VCC输入在地，两个端口都处于高阻抗状态
■ DIR输入电路参考VCCA
■ 低功耗，最大ICC 10 μ a
■ ±24ma输出驱动3.3 V
■ Ioff支持部分断电模式操作
■ 最大数据速率
- 420mbps (3.3 v到5v转换)
- 210 Mbps(转换为3.3 V)
- 140 Mbps(转换为2.5 V)
- 75mbps(转换为1.8 V)
■ 锁存性能超过100ma / jed78, II级
■ ESD防护超过JESD 22
- 2000-V人体模型(A114-A)
- 200v机型(A115-A)
SN74LVC2T45描述
该双比特非反相总线收发器使用两个独立的可配置电源轨。A端口为用来追踪VCCA。VCCA接受从1.65 V到5.5 V的任何电源电压。B端口设计用于跟踪VCCB。VCCB接受从1.65 V到5.5 V的任何电源电压。这允许通用低压双向1.8 v、2.5 v、3.3 v和5 v电压节点之间的转换。
SN74LVC2T45是为数据总线之间的异步通信而设计的。设备发送数据从A总线到B总线或从B总线到A总线，这取决于逻辑级别方向控制(DIR)输入。- 1000 v充电器件型号(C101)。
ICX274AL芯片工业相机应用
Moravian G1-2000,
Камера GO531В,
Sentech STC-MB202PCL,
CIS VCC-G20U20A Analog B/W,
OMRON STC-MB202USB,
IMAGING SOURCE DMK 51AU02.AS,
IMAGING SOURCE DMK 33G274,
IMAGING SOURCE DMK 51BU02,
IMAGING SOURCE DMK IS-51MU,
Atik450；
