ASX342ATSC00XPED0 ONSEMI 1/4英寸VGA彩色CMOS NTSC/PAL车规弱光后视环视侧视盲点360度全景摄像头图像传感器SOC与覆盖处理器
ASX342ATSC00XPED0， ONSEMI 1/4英寸VGA彩色CMOS， NTSC/PAL，车规弱光效果好CMOS，后视环视侧视盲点360度全景摄像头芯片，汽车图像传感器，SOC与覆盖处理器，ASX340升级型号，MT9V139代替品
ASX342ATSC00XPED0 ONSEMI 1/4英寸彩色CMOS NTSC/PAL数字图像SOC与覆盖处理器
关键特性
● 低功耗CMOS图像传感器，集成图像流处理器(IFP)和视频编码器
● 1/4英寸光学格式，VGA分辨率(640H x 480V)
● 2倍放大缩放和平移控制
● ±40额外列和±36额外行，以补偿镜头对准公差
● 可选择使用带片外旁路晶体管的单2.8 V电源
● 用于动态位图叠加的叠加生成器
● 集成视频编码器NTSC/PAL与覆盖能力和10位I-DAC
● 集成微控制器，灵活性强
● 片上图像流处理器执行复杂的处理，如色彩恢复和校正，锐化，伽马，镜头阴影校正，即时缺陷校正，自动白平衡和自动曝光
● 自动黑电平校准
● 10位片上模数转换器(ADC)
● 片上锁相环(PLL)产生内部主时钟
● 双线串行编程接口
● 通过SPI总线连接低成本EEPROM和Flash
● 高级主机命令接口
● 单机运行支持
● 全面的工具支持叠加生成和镜头校正设置
● 使用DevWare开发系统
应用
● 汽车后视摄像头和侧后视镜
● 盲点和环视
表1:关键参数
参数，典型值
● 像素尺寸和类型:5.6 μm x 5.6 μm有源针脚光电二极管，具有高灵敏度模式，适用于弱光条件
● 传感器清晰像素:728H x 560V(包括VGA有效像素，演示像素和镜头对准像素)
● NTSC输出:720H × 487V
● PAL输出:720H x 576V
● 光学面积(清晰像素):4.077 mm × 3.136 mm
● 光学格式:1/4英寸
● 帧率:50/60场/秒
● 传感器扫描方式:逐行扫描
● 彩色滤光片阵列RGB:拜耳标准
● 主射线角(CRA):0°
● 快门类型:电子卷帘门(ERS)
● 自动功能:曝光、白平衡、黑电平偏移校正、闪烁检测和避免、色彩饱和度控制、动态缺陷校正、光圈校正
●可编程控制:曝光，白平衡，水平和垂直消隐，色彩，清晰度，伽马校正，镜头阴影校正，水平和垂直图像翻转，缩放，开窗，采样率，GPIO控制
● 覆盖支持:利用SPI接口从外部闪存/EEPROM存储器加载覆盖数据以下特点:
★ 可提供模拟输出和BT656数字输出
★ 覆盖尺寸360 × 480像素渲染成720 × 480 (NTSC)或720 × 576 (PAL)
★ 最多可同时混合四(4)层
★ 可选读数:旋转顺序用户选择
★ 动态场景加载预渲染帧从外部存储器
★ 调色板的32种颜色的64,000
★ 每个位图8种颜色
★ 混合因素动态可编程平滑过渡
★ 更新速度快，可达30fps
★ 每个位图对象都有独立的x/y位置
★ 统计引擎校准光学对准
★ 号码生成器
● 模拟增益范围0.5-16x
● ADC 10位，片上
● 模拟复合视频输出接口，单端或差分输出;8位、10位并行数字输出
● 输出数据格式1数字:原始拜耳8位，10位，ccir656,565rgb, 555RGB, 444rgb任意大小可编程窗口
● 数据速率:
★ 并行:27 MHz像素时钟
★ NTSC: 60场/秒
★ PAL: 50场/秒
● 控制接口:双线I/F寄存器接口加高级命令交换。SPI端口接口到外部存储器加载覆盖数据，寄存器设置，或固件扩展。
● 锁相环输入时钟:27mhz
● SPI时钟频率:1.6875 - 18 MHz，可编程
● 电源电压
★ 模拟量:2.8V±5%
★ io: 2.8 v±5%
● Powerconsumption
★ 模拟输出:全分辨率在60fps: 291mw
★ 数字输出:全分辨率在60fps: 192mw

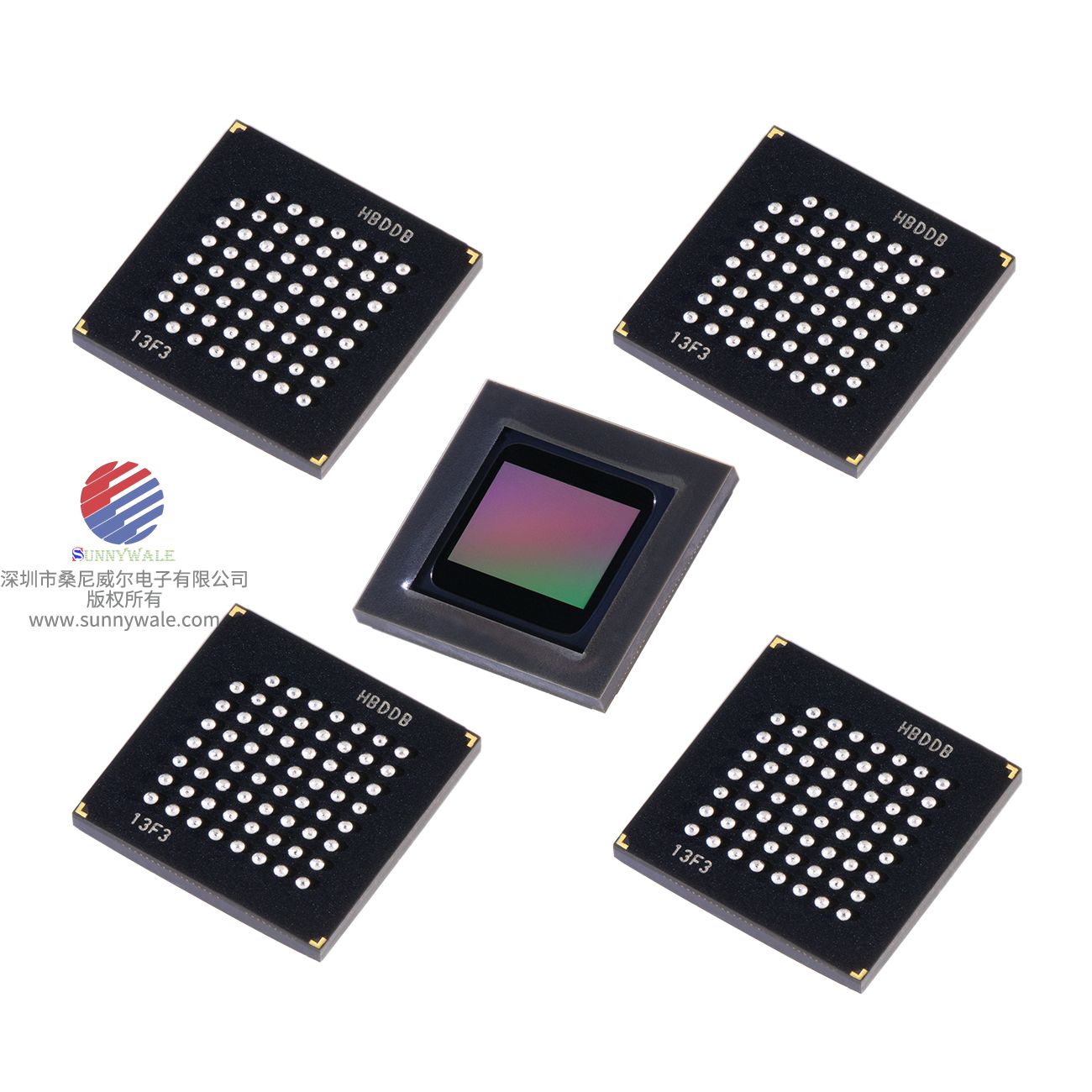

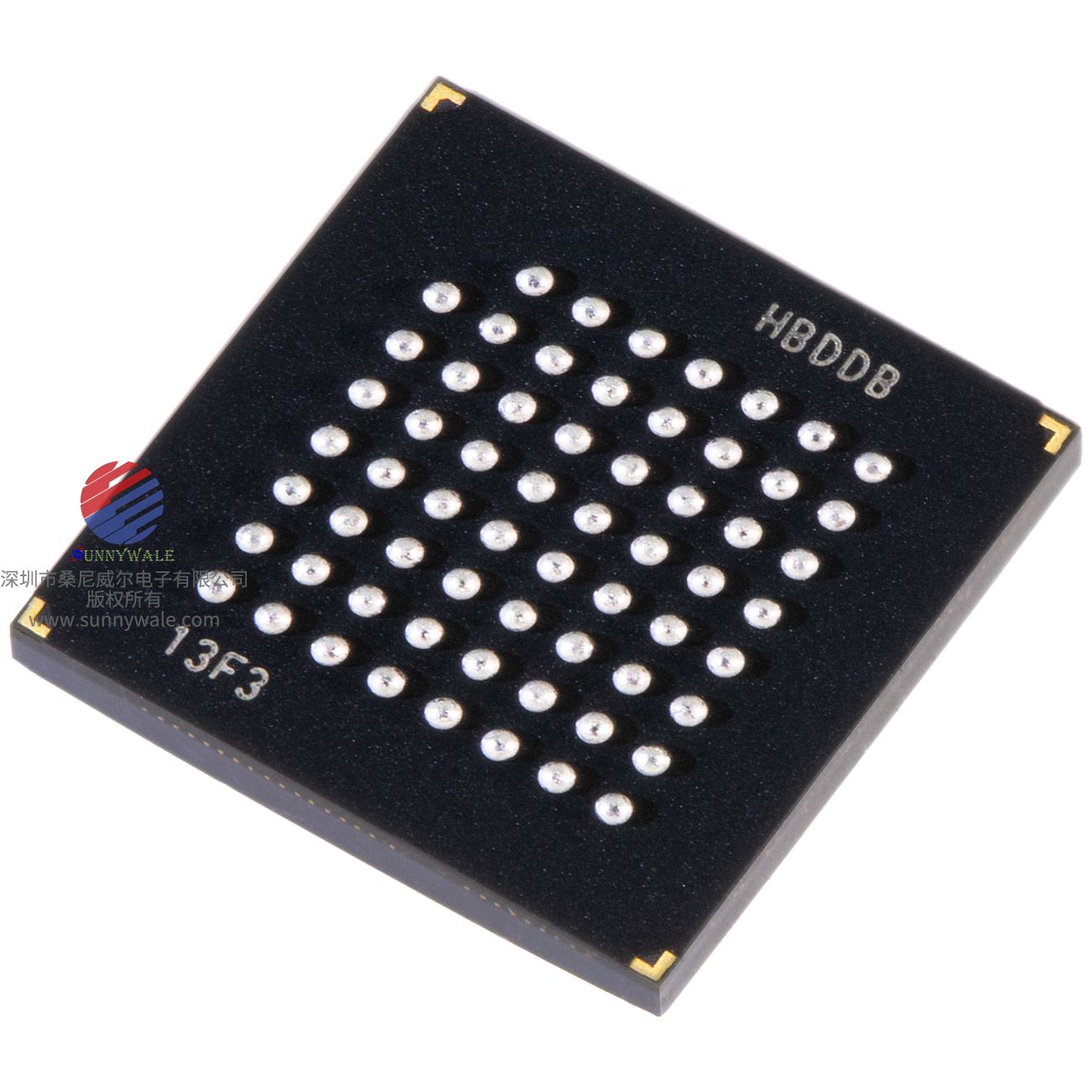

● 封装63-BGA, 7.5 mm x 7.5 mm, 0.65mm引脚间距
● 环境温度
★ 工作范围:-40℃~ 105℃
★ 功能范围:-40℃~ + 85℃
★ 储存:-50°C至+ 150°C
● 60℃时暗电流< 200e /s，增益为1
● 固定模式噪声
★ 列< 2%
★ 排< 2%
● 响应度:550nm时16.5 V/lux-s
● 信噪比(S/N):46 dB
● 像素动态范围:87 dB
新功能
● 温度传感器进行动态反馈和传感器控制
● 自动50Hz/60Hz闪烁检测
● 2倍放大缩放和平移/倾斜控制
● 在NTSC/PAL编码器中独立控制彩色爆发参数
● 水平视场调节在700和720像素之间的模拟输出
● 可选择使用带片外旁路晶体管的单2.8V电源
● 支持SPI EEPROM，降低系统设计成本。
一般的描述
安森美半导体ASX342AT是一款用于汽车应用的vga格式单芯片CMOS有源像素数字图像传感器。它可以捕获VGA分辨率的高质量彩色图像，并输出NTSC或PAL隔行合成视频。
VGA CMOS图像传感器采用安森美半导体突破性的低噪声成像技术，在保持安森美半导体先进有源像素CMOS工艺技术固有尺寸、成本、低功耗和集成优势的同时，实现了卓越的图像质量(基于信噪比和低光灵敏度)。
ASX342AT是一个完整的片上相机。它在芯片上集成了复杂的相机功能，可以通过简单的双线串行接口或附加的SPI EEPROM或闪存进行编程，其中包含可以在启动时自动加载的设置信息。
ASX342AT执行复杂的处理功能，包括色彩恢复，色彩校正，锐化，可编程伽马校正，自动黑色基准夹紧，自动曝光，50Hz/60Hz闪烁检测和避免，镜头阴影校正，自动白平衡(AWB)，以及动态缺陷识别和校正。
ASX342AT每秒输出60或50场的隔行扫描图像，支持NTSC和PAL视频格式。图像数据可以通过一个或两个输出端口输出:
● 复合模拟视频(支持单端和差分输出)
● 并行8位、10位数字

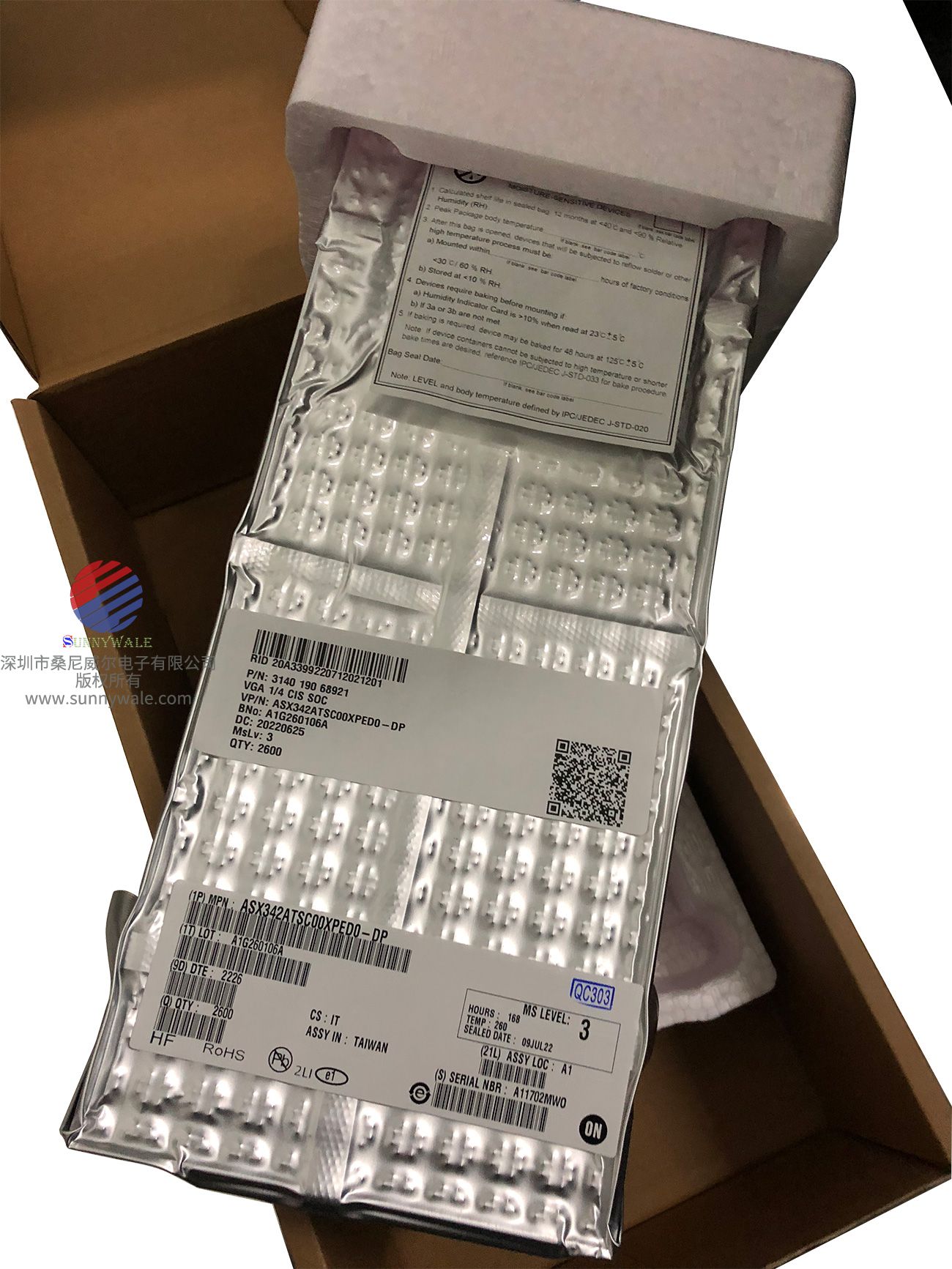

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
