CXD4040AGG索尼SONY单CCD彩色模拟监控摄像机、工业相机信号处理器LSI（CXD5148GG配套）
索尼CXD4040AGG datasheet，SONY单CCD彩色模拟监控摄像机信号处理器，CCD工业相机信号处理器LSI，CXD5148GG配套IC,索尼模拟摄像机信号处理器，960线CCD信号处理器，SONY模拟高清CCD信号处理器
CXD4140AGG描述
CXD4140AGG是一款用于Ye， Cy， Mg和G单CCD彩色摄像机的信号处理LSI。除了基本的相机信号处理功能外，还包括2DNR、AE/AWB检测电路、同步信号产生电路和外部同步电路等。该芯片通过内部RISC-CPU实现AE/AWB等摄像机基本控制功能。
CXD4140AGG应用
■ 工业CCD摄像机（监控/FA/图像输入摄像机）
■ 多媒体CCD摄像机（电话会议/个人电脑摄像机）
CXD4140AGG特性
■ 为单CCD相机产生同步信号
⊕ 亮度信号处理
⊕ 色度信号处理
■ 支持NTSC/PAL系统
■ 支持510H系统、760H系统、960H系统CCD图像传感器
■ 模拟视频输出引脚
⊕ Y/C复合，Y/C分离（内置12位D/A转换器）
■ YCrCb数字输出引脚符合ITU-R BT.656标准
■ 支持外部同步功能
⊕ 锁线功能（内置相位比较器）
■ 内置AE/AWB/AF检测器
■ 块控制功能与内部RISC-CPU
⊕ AE/ AWB/ YC/ CLAMP/ SG/动态缺陷检测与补偿/静态缺陷检测与补偿/ HLC
■ 外设IC控制功能
⊕ CXD5148GG
■ eepm
■ 串行通信功能（双模式选择）
⊕ 微电脑通讯/启停同步系统通讯（RS-232C）
■ 镜像反转功能
■ 运动检测功能
■ 降噪
■ 渐变转换
■ OSD菜单支持多语言
Effio
*“Effio”是索尼公司的商标。“Effio”是一款来自索尼的信号处理器芯片，采用高分辨率、高信噪比和出色色彩还原的处理模式。
Sony保留更改产品及规格的权利，恕不另行通知。本信息不以任何暗示或其他方式在任何专利或其他权利下传达任何许可。所示的应用电路（如果有的话）是说明器件操作的典型示例。索尼不对使用这些电路所产生的任何问题承担责任。
■ CXD4140AGG封装

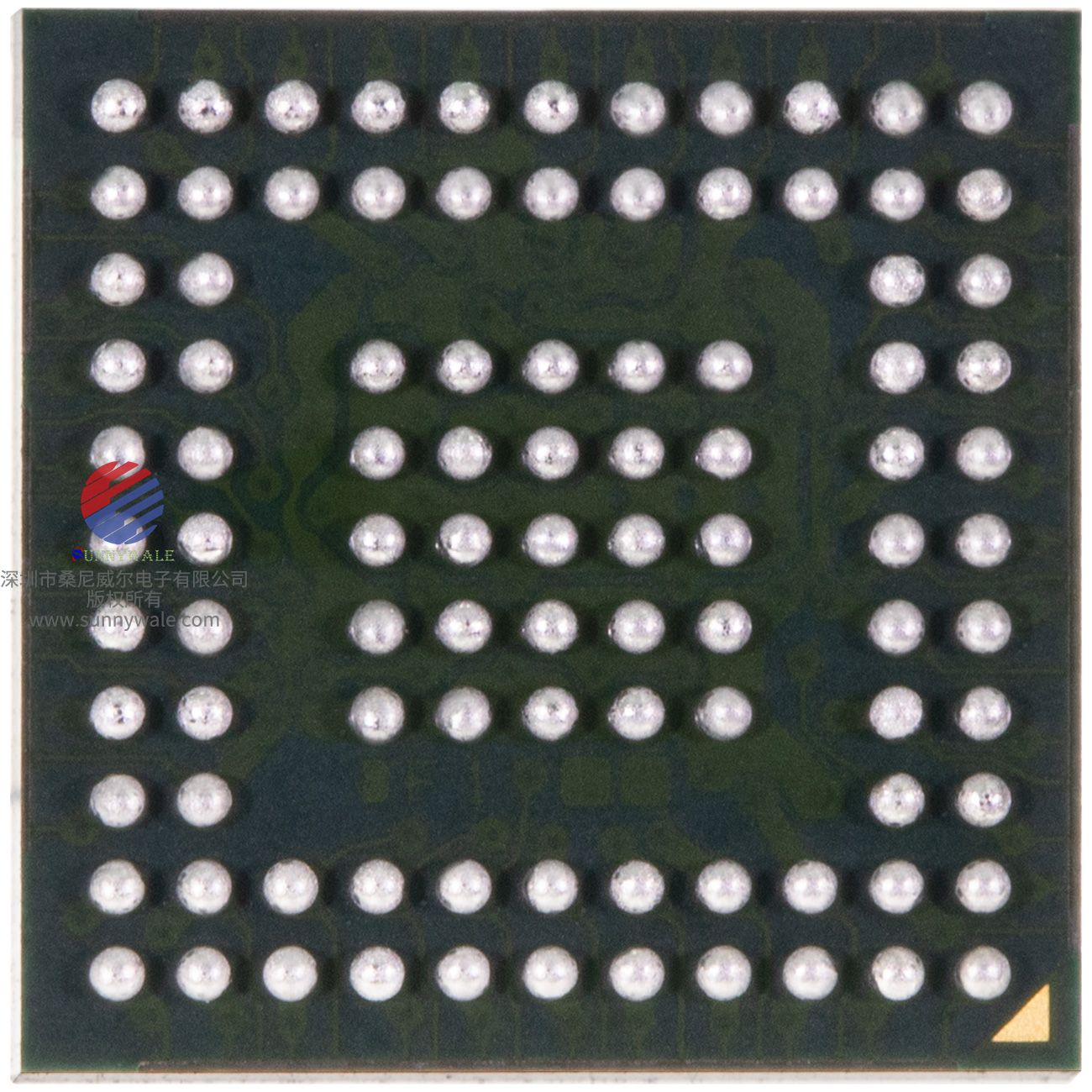

⊕ 97PIN塑料LFBGA （8mm × 8mm， 0.65 mm间距）
■ 适用CCD图像传感器
⊕ 510H彩色ccd（1/3、1/4、NTSC/PAL）
⊕ 760H彩色ccd（1/2、1/3、1/4、NTSC/PAL）
⊕ 960H彩色ccd（型号1/3，NTSC/PAL）
■ CXD4140AGG支持相关LSI
⊕ TG / AFE: CXD5148GG
EEPROM: Renesas Technology Corp. R1EX25064
CXD4140AGG绝对最大评级
■ 电源电压
⊕ DVdd DVss -0.5至+2.0VVD
⊕ EDVss -0.5 ~ +4.5V
⊕ ADVD ADVS - 0.5 ~ +4.5V'
⊕ AVDAVS - 0.5至+4.5V
■ 输入电压vdvss -0.3至VDE + 0.3V
■ 输出电压vdvss -0.3至VDE +0.3V
■ 工作温度ToprStorage temperature -20 ~ +75℃-55 ~ +125℃
■ 允许功耗PD 400mW
CXD4140AGG推荐使用条件
■ 电源电压
⊕ DVdd1.1 ~ 1.3V
⊕ VDE, ADVD 3.0 ~ 3.6V
⊕ AVD 3.0 ~ 3.6V
■ 工作温度：topr -20 ~ +75℃
CXD4140GG 数据表解析及关键技术知识点
一、CXD4140AGG产品概述
CXD4140AGG是索尼（Sony）Effio系列下的一款信号处理芯片（LSI），专为单CCD彩色相机设计。该芯片不仅支持基本的相机信号处理功能，还集成了2D噪声抑制（2DNR）、自动曝光/自动白平衡检测电路、同步信号生成电路以及外部同步电路等特性。此外，CXD4140AGG内置了一个精简指令集计算机（RISC-CPU），能够实现诸如自动曝光（AE）、自动白平衡（AWB）等基本相机控制功能。
二、CXD4140AGG应用领域
1. 工业CCD相机：包括监控、工厂自动化（FA）和图像输入相机等。
2. 多媒体CCD相机：如视频会议和个人电脑用相机。
三、CXD4140AGG主要特点
1. 同步信号生成：为单CCD相机提供必要的同步信号。
2. 亮度信号处理：优化图像的亮度表现。
3. 色度信号处理：提升色彩还原质量。
4. 系统兼容性：
- 支持NTSC/PAL两种标准电视系统。
- 兼容510H、760H和960H三种不同分辨率的CCD图像传感器。
5. 模拟视频输出：
- 提供复合Y/C和独立Y/C输出，内置12位DA转换器。
6. 数字视频输出：
- YCrCb格式，符合ITU-R BT.656标准。
7. 外部同步功能：
- 线锁定功能，内置相位比较器。
8. 内置AE/AWB/AF检测器：自动曝光、自动白平衡和自动聚焦检测。
9. 块控制功能：通过内置RISC-CPU实现多种控制，例如AE、AWB、YC、钳位、信号增益、动态缺陷检测与补偿、静态缺陷检测与补偿、高亮控制（HLC）等。
10. 外围IC控制功能：
- 支持CXD5148GG等外围IC的控制。
- EEPROM数据存储。
11. 串行通信功能：
- 微控制器通信/启动停止同步通信（RS-232C）。
12. 其他功能：
- 镜像反转功能。
- 运动检测功能。
- 噪声抑制技术。
- 层次转换功能。
- OSD菜单多语言支持。
四、CXD4140AGG封装形式与适用CCD图像传感器
1. 封装形式：97pin塑料LFBGA（8mm x 8mm，0.65mm间距）。
2. 适用CCD图像传感器：
- 510H彩色CCD（典型）。
五、CXD4140AGG技术细节分析
- 自动曝光与白平衡：CXD4140AGG内置了自动曝光（AE）和自动白平衡（AWB）检测电路，能够根据环境光线条件自动调整曝光时间和白平衡参数，确保在各种光照条件下都能获得准确的色彩再现。
- 2D噪声抑制：该芯片采用了先进的2DNR技术，有效减少图像中的噪点，提高图像清晰度。
- 同步信号生成与外部同步：通过内置的同步信号生成电路，CXD4140GG可以为单CCD相机生成所需的同步信号，并且支持外部同步功能，适用于需要精准同步的应用场景。
- RISC-CPU控制：内置RISC-CPU使CXD4140AGG具备强大的控制能力，可实现复杂的相机功能配置和调节。
- 兼容多种系统与传感器：支持NTSC/PAL系统和不同分辨率的CCD图像传感器，增强了产品的通用性和适应性。
- 数字输出与模拟输出：同时提供了数字输出（YCrCb，符合ITU-R BT.656标准）和模拟输出（Y/C复合或独立），满足不同应用场景的需求。
- 通信接口：支持微控制器通信和启动停止同步通信，便于与其他设备进行数据交换。
- 高级功能：包括镜像反转、运动检测、噪声抑制、层次转换等高级功能，提升了CXD4140AGG在专业领域的竞争力。
CXD4140AGG作为一款高性能的信号处理芯片，不仅在技术规格上具有显著优势，而且在实际应用中展现出广泛的适用性和灵活性，是工业相机和多媒体相机领域的理想选择。

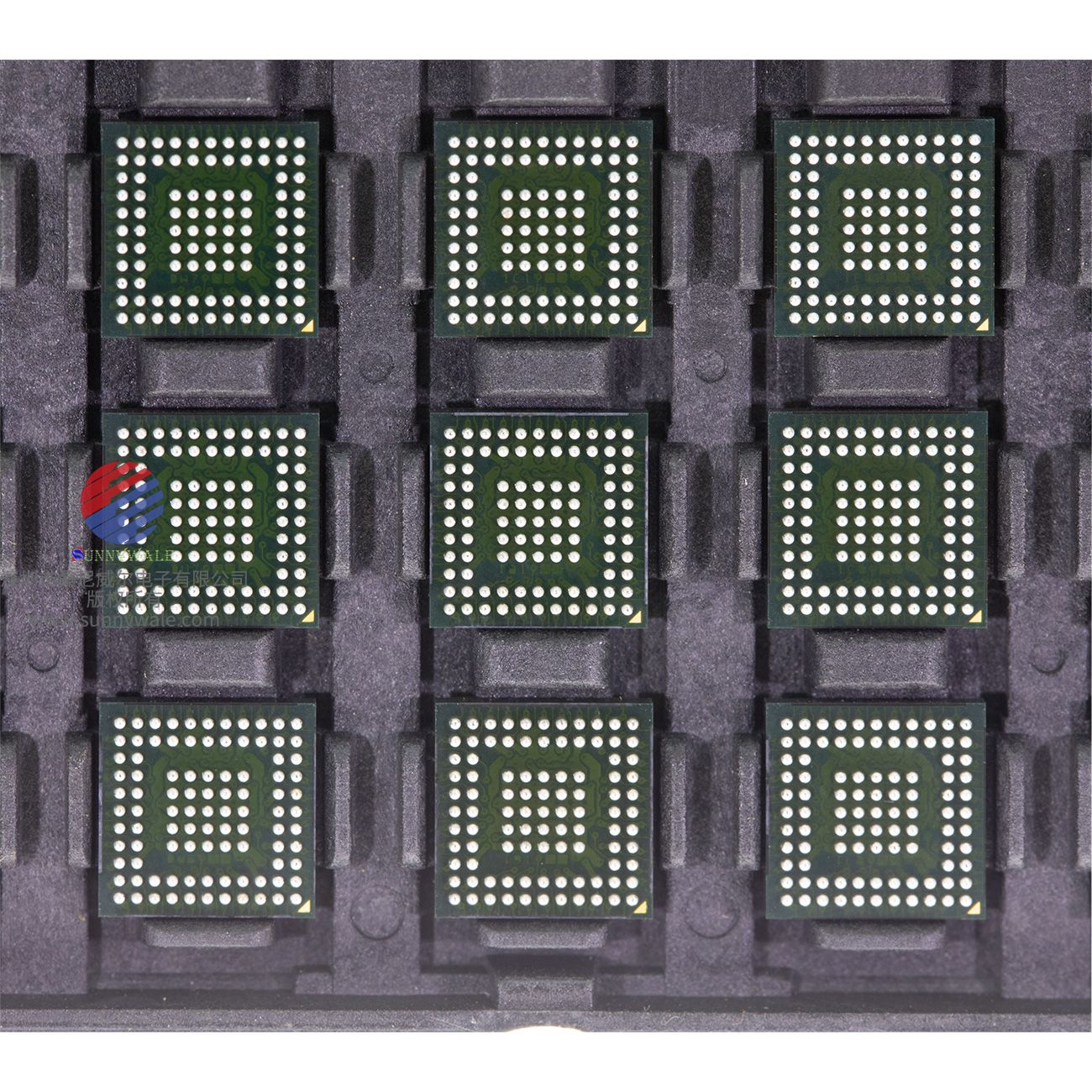

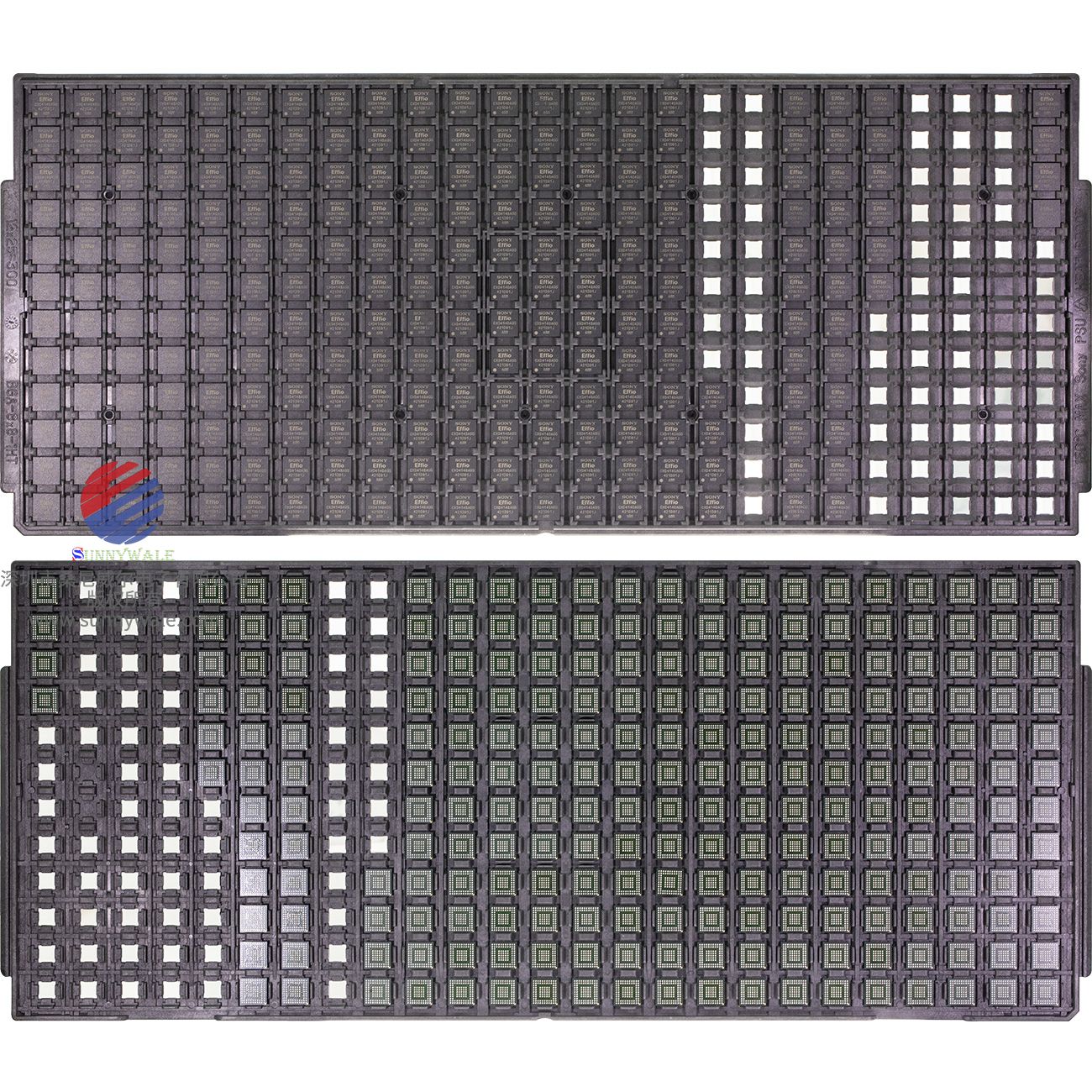

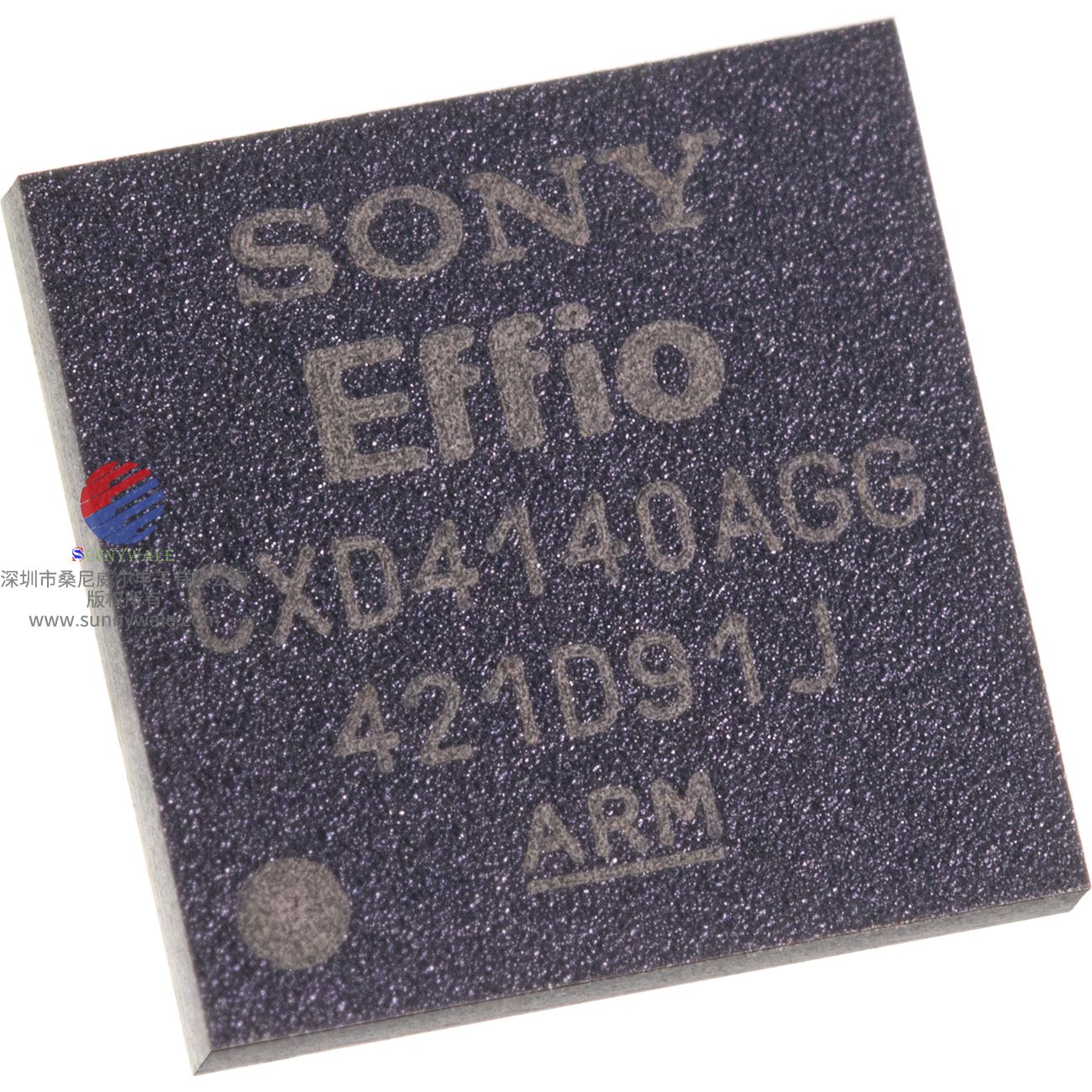

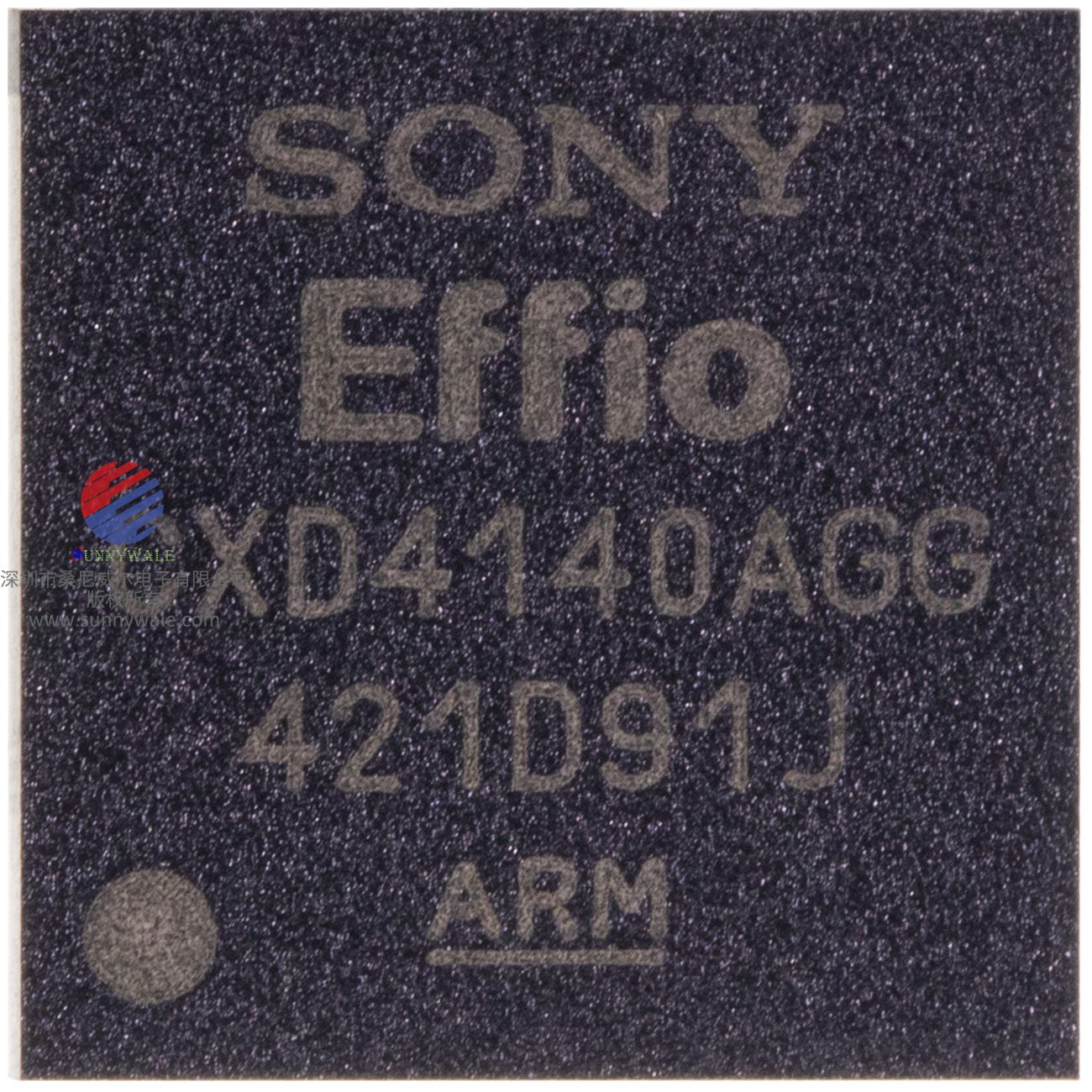

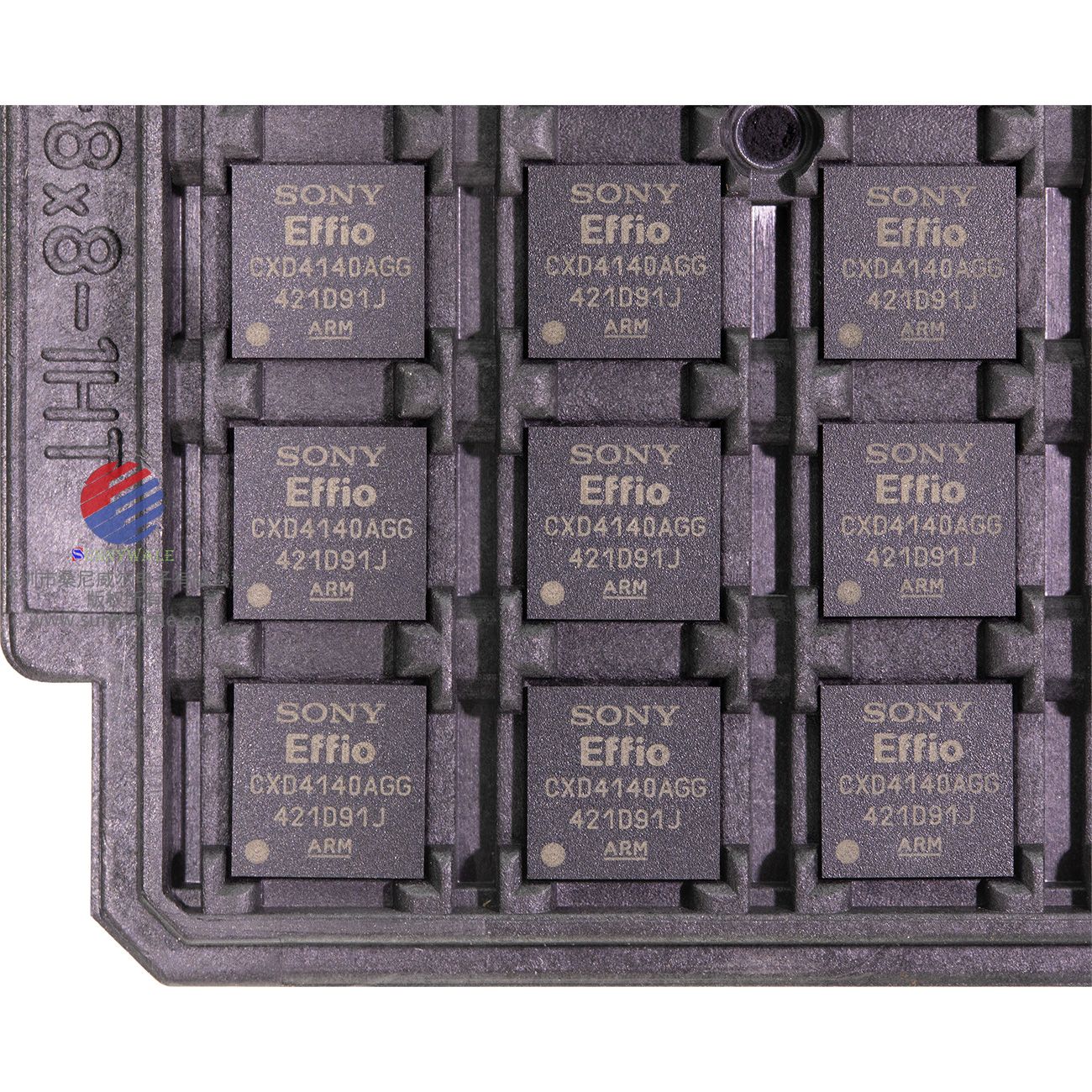

以上所有图片均为实物拍摄后抠图后即上线展示，所见即所得。
