OV538-B88 Camera Bridge Processor


General Description
The OV538 Camera Bridge Processor is a low cost, enhanced single-chip processor for USB 2.0 PC camera applications, capable of supporting up to 2.0 Megapixel sensors for game console applications. When combined with an OmniVision VGA, 1.3 Mpixel, or 2.0 Mpixel digital CAMERACHIPTM sensor, the OV538 comprises an integrated USB 2.0 camera system, with no additional USB transceiver or DRAM required. The OV538 also supports audio input for full audio/video operation.

Note: The OV538-B88 is available in a lead-free package.

Key Specifications
Power Supply:
※  Core : 1.8 V
※  I/O : 3.3V
※  Requlator Input : 3.3V

Power Requirements :
※  Active : 82 mA
※  Standby : 230 uA

Temperature Range : 0-70℃
Package Dimensions : 8.00 mm x 6.00 mm

Applications
※  USB 2.0 applications combined with the following OmniVision CAMERACHIP families:
        - OV26xx (2.0 MegaPixel)
        - OV96xx (1.3 MegaPixel)
        - OV86xx (SVGA)
        - OV76xx (VGA)
        - OV66xx (CIF)

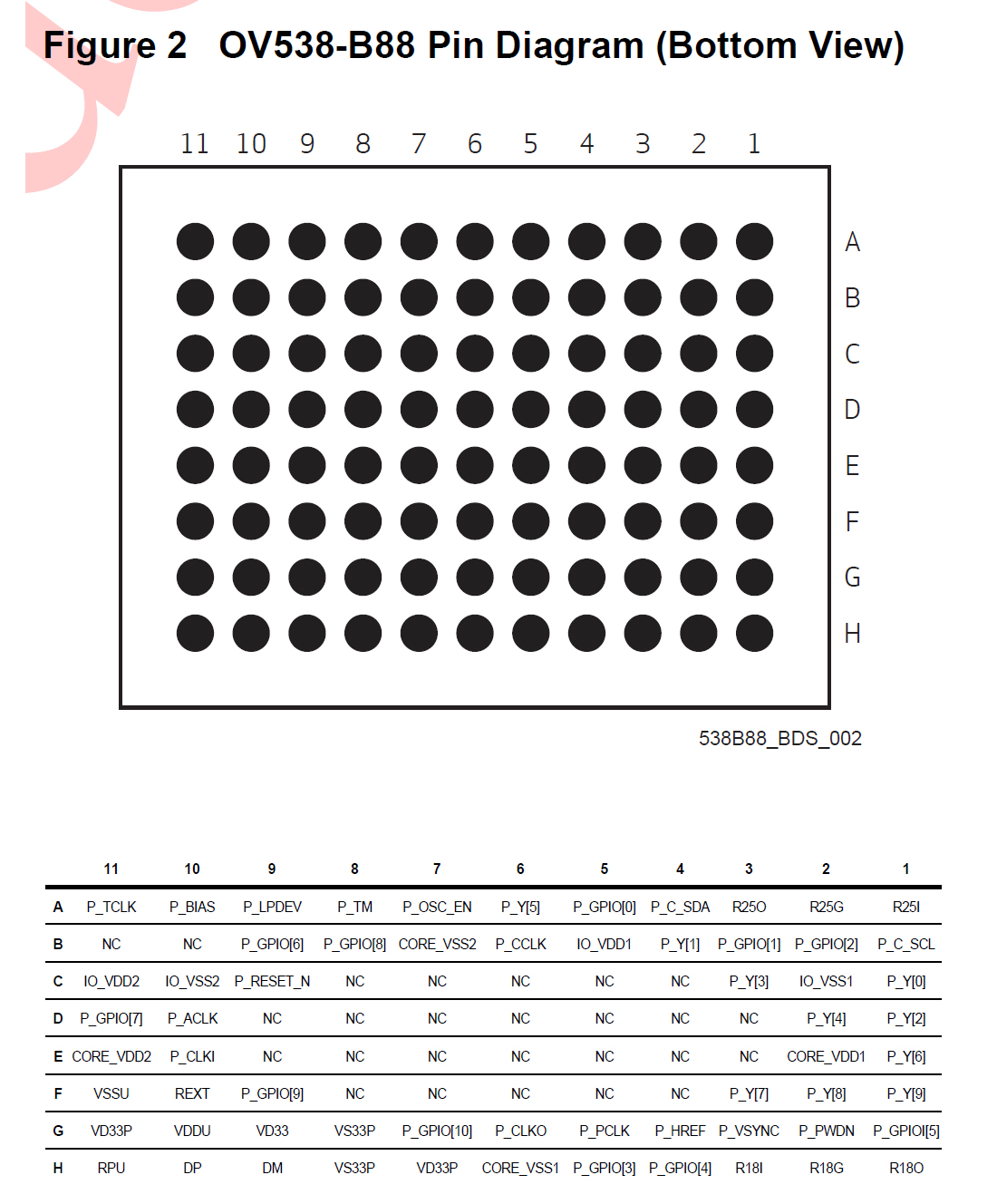

※  NOTE: The OV538 supports digital image sensors up to2.0 Megapixel resolution. However, it will not support analog image sensors (OVx9xx or OVx4xx products). Figure 2 OV538-B88 Pin Diagram (Bottom View)

Features
General Features
※  Low cost, low powered image processor that supports up to 2.0 Megapixel sensors
※  Maximum pixel clock running at 48 MHz
※  Supports USB Video Class
※  Supports USB Audio Class
※  Serial Camera Control Bus (SCCB) Master

CAMERACHIP Interfaces
※  Up to 2 Megapixe
※  10-bit RGB interface
※  8-bit YUV interface
※  Horizontal mirror image of RGB raw data

Image Signal Processor (ISP)
※  Raw RGB data to YUV processing
※  Edge enhancement
※  Hue and saturation control
※  Down-sampling, clamping and windowing (DCW)
※  Digital 8x up-scaling (zoom in) for compressed images and down-scaling (zoom out) for previewing images at various steps
※  Lens shading compensation
※  Digital effects including: Gray mode,Neqative mode,Sepia mode
※  Contrast and Brightness
※  White pixel correction
※  Image enhancement

Compression Encoder
※  Embedded compression encoder for YUV 422 of up to 2 Megapixel resolution (YUV420 of up to 800x600 pixels)

Host Interface USB 2.0:
※  Supports USB Video Class
※  Supports USB Audio Class

Embedded 8-bit Microcontroller:
※  Embedded 512-Byte data memory
※  Embedded 16KB program memory

Miscellaneous
※  Embedded 3.3V to 2.5V and 3.3V to 1.8V regulators
※  Embedded PLL
※  Optional external serial EEPROM
※  General Purpose IO (GPIO)
※  Power-down control
...
For more details, please contact our Sales

OV538-B88摄像头桥处理器
一般的描述
OV538摄像机桥处理器是一款低成本、增强的单片机处理器,适用于USB 2.0 PC摄像应用程序,能够支持高达2.0百万像素的游戏机应用程序传感器。当与OmniVision VGA、1.3 Mpixel或2.0 Mpixel数码CameraChip TM传感器结合时,OV538包含一个集成的USB 2.0摄像头系统,不需要额外的USB收发器或DRAM。OV538还支持全音频/视频操作的音频输入。

注意:OV538-B88是无铅包装。

主要规格
电源:
※  核心1.8 V
※  I / O、:3.3 v
※  稳压器输入:3.3V

能力要求:
※  活性:82 mA
※  备用、:230 uA

温度范围:0-70℃
封装尺寸8.00 mm x 6.00 mm

应用
※  USB 2.0应用与以下OmniVision CAMERACHIP系列相结合:
        - OV26xx(200万像素)
        - OV96xx(130万像素)
        - OV86xx (SVGA)
        - OV76xx (VGA)
        - OV66xx (CIF)

※  注意:OV538支持高达200万像素分辨率的数字图像传感器。但是,它不支持模拟图像传感器(OVx9xx或OVx4xx产品)。图2 OV538-B88管脚图(下视图)

特性
一般特征
※  低成本、低功耗的图像处理器,支持高达200万像素的传感器
※  最大像素时钟运行在48mhz
※  支持USB视频类
※  支持USB音频类
※  串行摄像机控制总线(SCCB)主控

CAMERACHIP接口
※  可达200万像素
※  10位RGB接口
※  8位YUV接口
※  RGB原始数据的水平镜像

图像信号处理器(ISP)
※  原始RGB数据到YUV处理
※  边缘增强、
※  色相和饱和度控制
※  下采样、夹紧和开窗(DCW)
※  数字8倍放大(放大)压缩图像,缩小(缩小)预览图像
※  镜头阴影补偿
※  数字效果包括:灰色模式,负模式,深褐色模式
※  对比度和亮度
※  白像素校正
※  图像增强、

压缩编码器
※嵌入式压缩编码器YUV 422高达200万像素分辨率(YUV420高达800x600像素)

主机接口USB 2.0:
※  支持USB视频类
※  支持USB音频类

嵌入式8位微控制器:
※  嵌入式512字节数据存储器
※  嵌入式16KB程序内存

杂项
※  嵌入式3.3V到2.5V和3.3V到1.8V稳压器
※  嵌入式锁相环、
※  可选外部串行EEPROM
※  通用IO (GPIO)
※  省电、控制
...
更多详情,请与我们的销售联系
